工业轴流散热风机结构三维设计

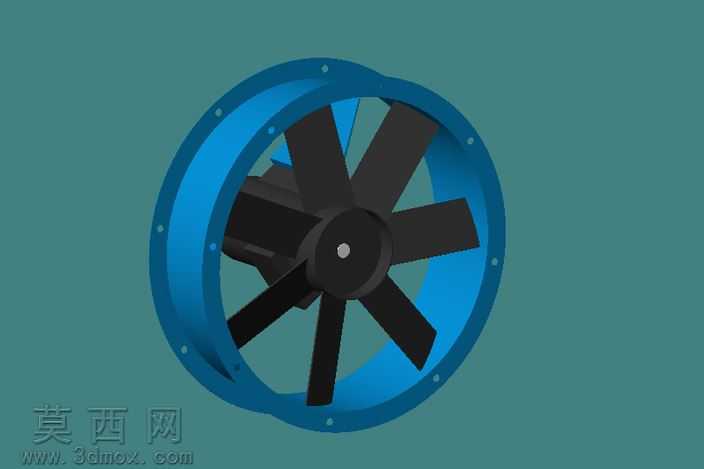

本作品为工业轴流散热风机的三维建模设计成果，采用CATIA软件完成全参数化建模与装配设计，整体还原了轴流风机的完整结构与功能形态。建模过程中首先对风机的核心功能部件进行拆解规划，将整体结构划分为外筒风罩、叶轮组件、内置电机安装座三个核心模块，各模块独立建模后通过约束装配完成整体组合，确保各部件间的配合公差符合实际工业产品的装配要求。外筒风罩采用薄壁圆筒结构设计，筒壁均匀分布安装固定孔位，建模时通过拉伸凸台、阵列特征快速完成孔位排布，同时对风罩两端的法兰翻边做了圆角过渡处理，避免应力集中问题，风罩材质采用哑光蓝色工程塑料质感，渲染时调整了材质的粗糙度与反光度，还原工业塑料件的真实视觉效果。叶轮组件作为风机的核心做功部件，采用七片后掠式叶片设计，叶片根部与中心轮毂做一体化平滑过渡，建模时先绘制单叶片的翼型截面草图，通过多截面曲面命令生成叶片曲面实体，再通过圆周阵列命令完成全部叶片的排布，叶片材质选用哑光黑色工程塑料，渲染时对叶片边缘做了细微的高光处理，体现塑料件的注塑成型质感。中心轮毂位置预留了电机轴安装孔位，孔位处做了沉台设计，确保电机轴安装后不会突出轮毂表面影响气流流动。内置电机安装座采用放射状筋条结构连接外筒内壁与电机固定位，筋条做了流线型修型处理，减少气流经过时的风阻损失，建模时通过筋特征命令快速生成筋条结构，同时对筋条与风罩、电机座的连接位置做了圆角过渡，提升结构强度。整体装配完成后对模型进行了干涉检查，确认各部件间无干涉问题，转动部件与固定部件间预留了合理的活动间隙。渲染阶段采用纯色背景突出产品主体，调整了场景光照角度，通过侧方主光+正面补光的布光方式，清晰展现风罩的曲面轮廓、叶片的形态细节以及各部件的结构层次，同时添加了柔和的环境反射效果，让材质表现更具真实感。设计过程中充分考虑了轴流风机的通风效率需求，叶片的安装角度、风罩的长径比、筋条的排布位置都经过参数化调整，在保证结构强度的前提下尽可能降低风阻，提升风机的散热通风性能，模型可直接用于产品结构验证、3D打印样件制作以及产品展示渲染等场景。
