M14反步兵地雷结构复刻模型

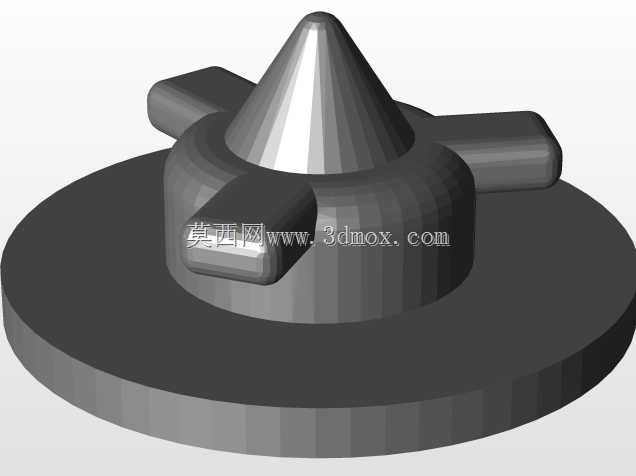

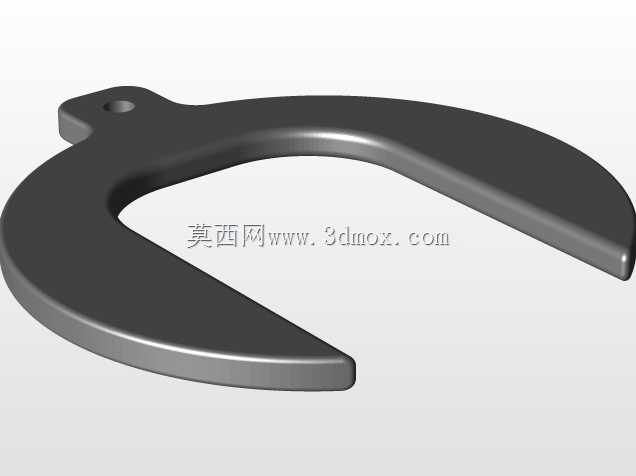

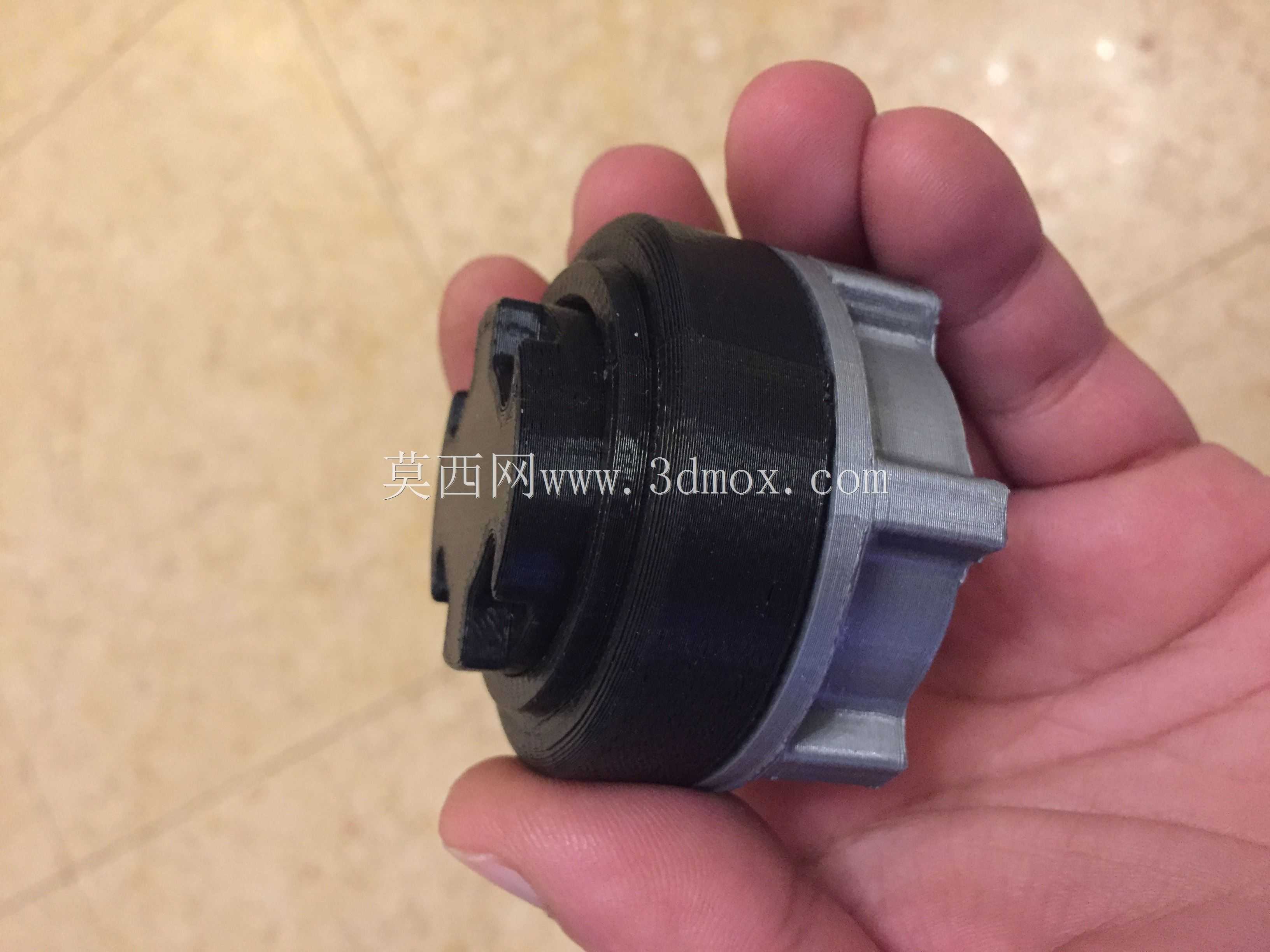

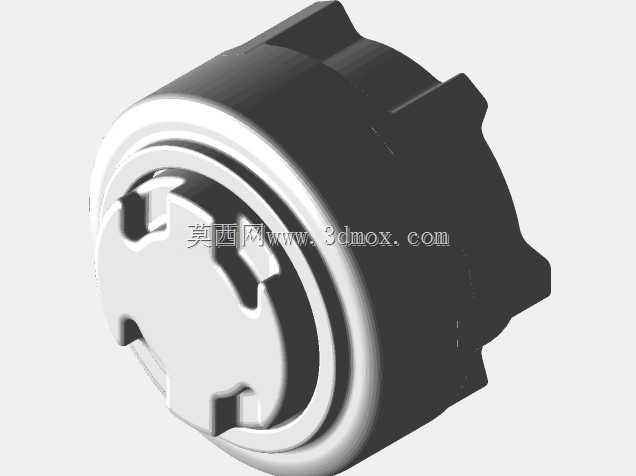

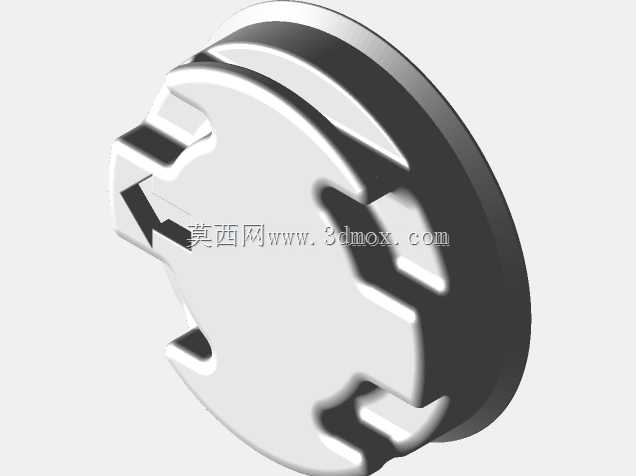

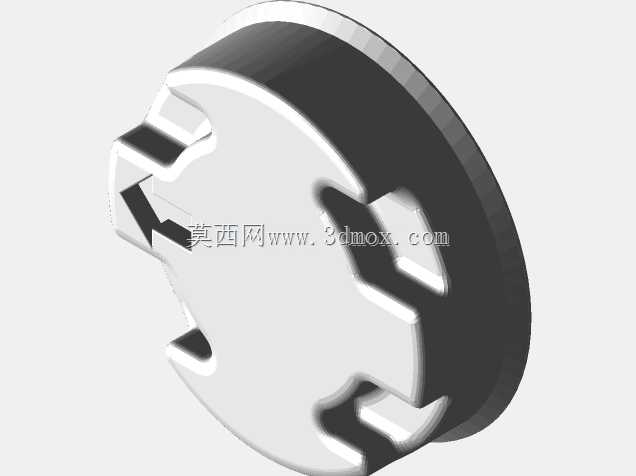

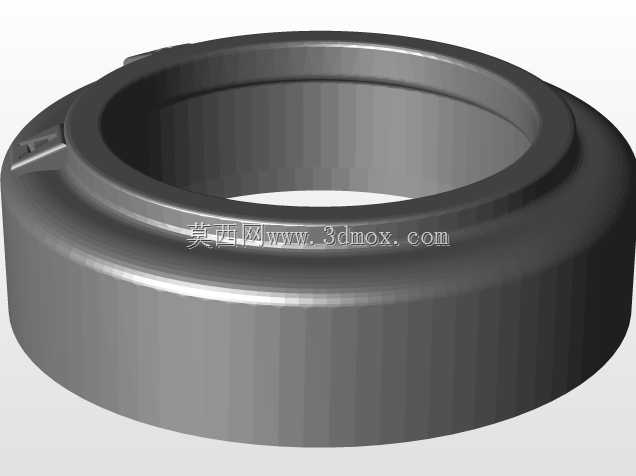

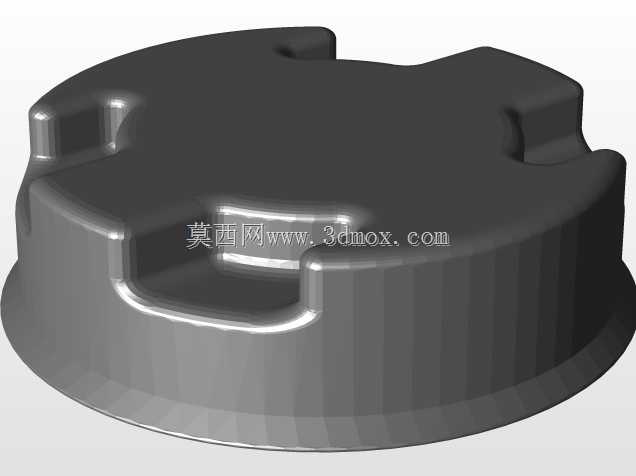

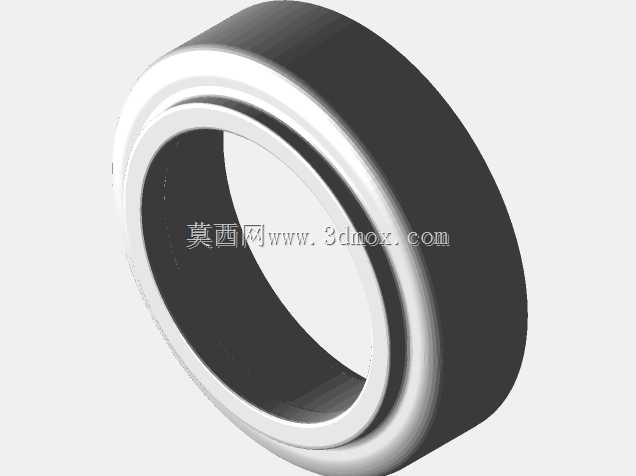

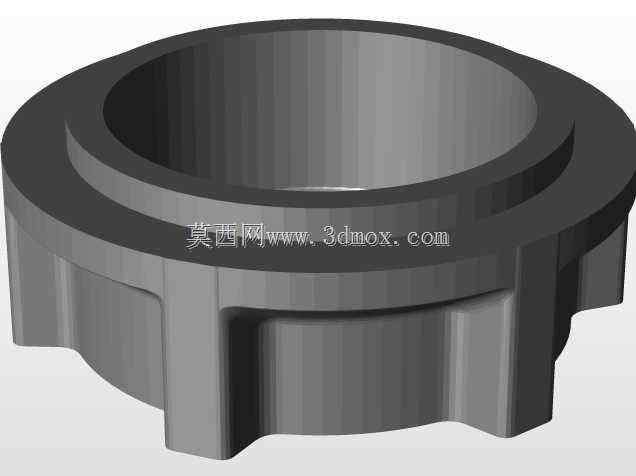

该模型还原的M14型反步兵地雷，核心应用场景集中在战史陈列教具制作、国防教育展品复刻、战术场景沙盘搭建领域，区别于实装的爆炸属性，三维复刻版本仅用于结构展示与场景还原，不存在功能性杀伤结构，所有部件均按照实装等比例缩放建模，完整还原了壳体、压力触发机构、状态指示组件、雷体底座的全部装配关系。从实际用途维度看，这类小型杀伤地雷的设计初衷是通过人员踩踏触发，造成单兵肢体伤残以迟滞步兵分队推进，而非直接致死，其结构设计全程围绕低可探测性、触发可靠性、状态可识别三个核心需求展开，建模过程中完整复现了贝氏弹簧触发组件的运动逻辑：当压力板承受超过阈值的垂直压力时，击针会克服弹簧预紧力向下翻转，刺穿下方雷管室完成触发动作，整个传动路径没有冗余传动件，最大限度降低了机构卡滞的概率。设计思路上，该型地雷刻意控制了金属部件的占比，除击针、雷管室衬圈、钢制垫圈外，其余壳体、压力板、底座均采用非金属材质注塑成型，大幅降低金属探测器的识别概率，后期改进版本特意在底座位置增加了钢制垫圈，目的是在扫雷作业时能够被金属探测设备识别，避免战后遗留造成的平民误伤，这一设计改动也在模型中得到了完整体现，底座位置的凸台结构就是对应钢制垫圈的安装位，建模时特意区分了该位置与周边塑料壳体的材质分界面。外形尺寸方面，该型地雷整体为圆柱结构，直径控制在56毫米，整体高度不超过40毫米，单手握持即可完成布设，安装边界没有外凸的绊发引信或固定锚爪，布设时仅需在地面挖出直径60毫米、深度45毫米左右的浅坑，将雷体放入后覆盖薄层浮土与植被即可完成伪装，不需要额外的固定桩或者拉发线，单名战斗人员可携带数十枚完成大面积雷场布设。模型顶部的状态指示结构是还原的重点，压力板上压印的箭头标识对应两种布设状态，当箭头指向A位时代表雷体处于战斗状态，触发机构已解锁，轻微压力即可触发；当箭头指向S位时代表雷体处于安全状态，击针被保险结构锁定，不会触发，这一指示结构没有采用额外的标识零件，直接在压力板表面压印成型，避免了额外零件脱落造成的状态识别错误，也不会增加雷体的整体高度。建模过程中对壳体的防滑凸筋、底座的定位缺口、压力板的受力棱边都做了细节还原，这些结构并非装饰性设计：壳体侧面的凸筋用于布设时增加与周边土壤的摩擦力，避免雷体受外力偏移造成触发压力变化；底座的定位缺口用于与专用布设工具配合，快速旋转完成战斗状态与安全状态的切换；压力板表面的棱边用于增加踩踏时的摩擦力，避免冬季积雪、雨季泥泞时人员踩滑无法触发。整个装配模型的配合公差按照注塑件的常规公差设定，塑料壳体与金属衬圈的配合采用过盈配合，不需要额外的粘接剂即可完成固定，击针与弹簧的安装槽预留了0.2毫米的活动间隙，保证触发动作的顺畅性，雷管室的位置特意做了独立的腔体结构，与击针通道保持同轴度误差不超过0.1毫米，确保击针触发时能够准确刺穿雷管密封膜。
