手持火工雷管点火操作装置结构设计

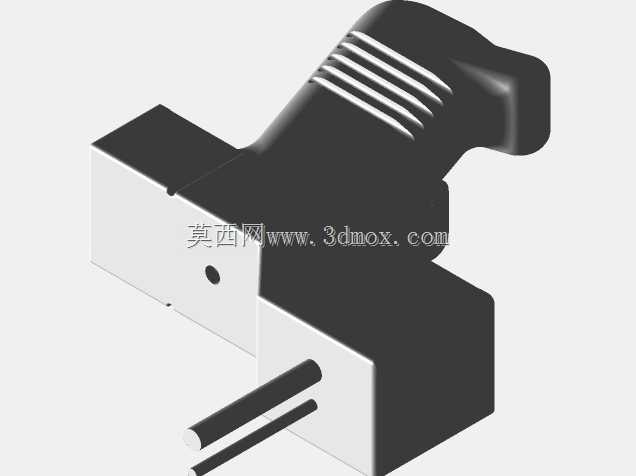

在矿山爆破、工程拆除、地质勘探等涉及火工品作业的场景中，手持起爆操作装置是作业人员直接接触的核心操作部件，其结构合理性直接关系到操作便捷性与作业安全。本次设计的手持操作装置，核心功能是为火工雷管的起爆触发提供稳定的手持操作载体，适配现场作业中单人手持操作的实际需求，解决传统起爆操作部件握持不稳、触发对位偏差的常见问题。从结构设计逻辑来看，装置采用分体式布局，上部为符合人体工学的握持手柄，下部为功能安装基座，前端伸出的两根金属触发触头，用于和雷管的点火触点实现可靠抵接导通。手柄部分做了多道平行防滑凹槽设计，凹槽深度控制在1.2mm，间距4mm，在佩戴劳保手套操作时也能提供足够的摩擦阻力，避免作业过程中手滑导致的触发失误，手柄的握持段做了15度的倾角设计，贴合人手自然握持时的腕部角度，长时间持握也不会产生明显的肌肉酸胀。下部的安装基座采用方正的块体结构，一方面为内部的导通线路、触发微动开关提供足够的安装空间，另一方面方正的外形可以在临时放置时保持稳定，不会随意滚动掉落，基座侧面预留的直径3mm的定位孔，可用于穿接安全挂绳，在高空或陡坡作业时将装置挂在安全带上，防止失手坠落。前端的触发触头采用同轴平行布置，中心间距为8mm，伸出基座端面的长度为12mm，触头端部做了R1的圆角处理，既可以保证和雷管点火端的触点充分接触，又能避免尖锐端部划伤触点镀层导致接触不良，触头的安装同轴度控制在0.1mm以内，确保插入雷管点火接口时不会出现卡滞。在安装边界设计上，装置整体的最大轮廓尺寸控制在120mm×80mm×65mm，整体重量控制在280g以内，适配成年男性单手握持的尺寸范围，不需要额外的辅助支撑即可完成全部操作。内部的线路走线槽在基座内部做了圆角过渡，避免导线绝缘层被结构锐边割破，触发开关的按压行程设置为3mm，按压力度控制在15N，既可以避免误触触发，又不会因为按压力度过大导致操作疲劳。从实际应用的角度出发，该装置的结构设计充分考虑了野外作业的复杂工况，外壳结构的拼接处做了止口设计，可以阻挡作业现场的扬尘、少量飞溅泥水进入内部，适配无防雨棚的露天爆破作业场景。在结构建模过程中，对手柄的受力薄弱位置做了壁厚加强，手柄和基座连接的位置壁厚从2mm增加到3.5mm，可承受1.5米高度自由跌落至水泥地面的冲击，不会出现壳体开裂的问题。触发触头和基座的连接采用过盈配合加厌氧胶固定的方式，可承受50N的轴向拉力不会出现触头脱落的情况，满足现场反复插拔使用的强度要求。不同于常规的工业操作手柄，该装置的功能端和握持端的重心做了配平设计，整体重心落在握持段的中心位置，持握时不会出现前端下坠的情况，单手持握时可以更轻松地对准雷管的点火接口，减少对位调整的时间。基座的底部做了2mm深度的防滑纹理，在临时放置在岩石、金属构件表面时，不会因为轻微的震动出现滑移。在细节设计上，手柄尾部做了圆弧收边，不会硌到掌心位置，所有外露的结构棱边都做了R0.5的倒角处理，没有尖锐的毛刺结构，避免操作时划伤手部。该结构可直接适配常规的工业电雷管点火触发回路，不需要额外做结构改装，安装时只需要将内部导线和触头、触发开关完成焊接，再扣合上下壳体即可完成装配，装配工序简单，适合批量生产加工。
