亨索尔特步枪瞄准镜结构设计

在轻武器战术附件的设计领域，瞄准镜的结构适配性直接决定了实战场景下的使用可靠性，这款亨索尔特系列瞄准镜的三维结构，完整还原了德系观瞄设备的工程设计逻辑，可直接用于枪械配件的适配验证、战术装备的结构参考以及相关教具的开发制作。从实际应用场景来看，这类瞄准镜主要配装于制式突击步枪，承担中近距离的快速瞄准与中远距离的精确打击辅助功能，覆盖野战环境下的多类作战需求，包括常规阵地作战、近距离突入作战以及低可视度环境下的目标识别，结构设计上充分考虑了野外复杂环境的耐受要求，壳体采用一体化铣削的结构思路，主体承力部分壁厚均匀，既能够承受枪械射击时的连续后坐冲击，也能在磕碰、跌落等意外工况下保护内部光学组件不受损伤。

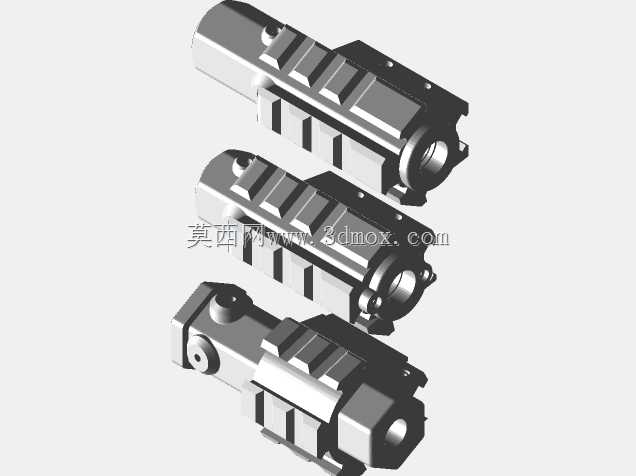

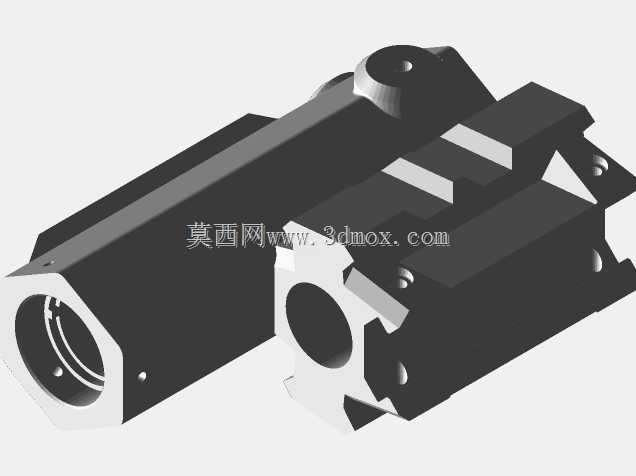

从功能特性来看，该系列瞄准镜覆盖了不同使用需求的构型，超短款构型适配近距离快速瞄准场景，整体长度压缩到最短，安装后不会过多遮挡机械瞄具的视野，适合CQB作战时的枪械搭配；长款带导轨构型则预留了附加配件的安装接口，可在镜身顶部、侧部拓展安装微型红点瞄、激光指示器以及战术照明设备，满足多场景叠加的使用需求；短导轨版则在控制整体重量的前提下保留了核心拓展能力，平衡了便携性与功能扩展性。镜身的调节结构采用隐藏式 turret 设计，调节旋钮带有明确的档位反馈，每一档位对应固定的弹道修正量，操作时无需额外工具即可完成风偏、高低的调节，旋钮外部带有防护结构，避免携行过程中误碰导致的弹道参数偏移。

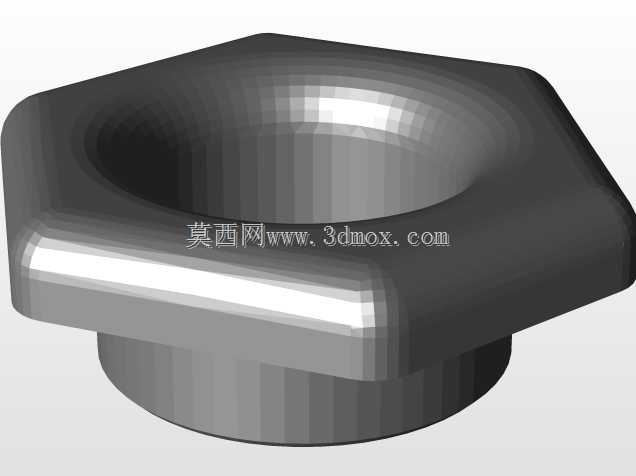

设计思路上，这款瞄准镜充分遵循了德系装备的务实逻辑，所有外部棱角均做了圆弧过渡处理，既避免了携行时钩挂装具，也能在受到撞击时分散应力，减少壳体开裂的风险。镜身内部的光学组件安装位预留了密封槽结构，可填充密封胶实现充氮防护，满足防水、防雾的使用要求，在温差较大的环境下也不会出现镜内起雾影响观测的问题。目镜与物镜的安装位采用同轴度公差严格的台阶结构，保证光学镜片安装后光轴一致性，避免出现视差偏移影响瞄准精度的问题。

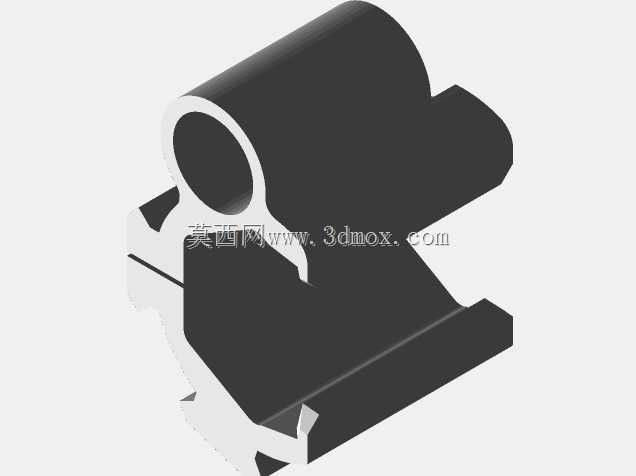

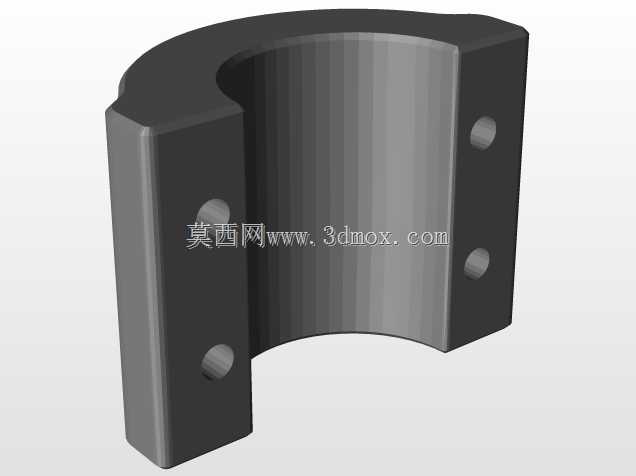

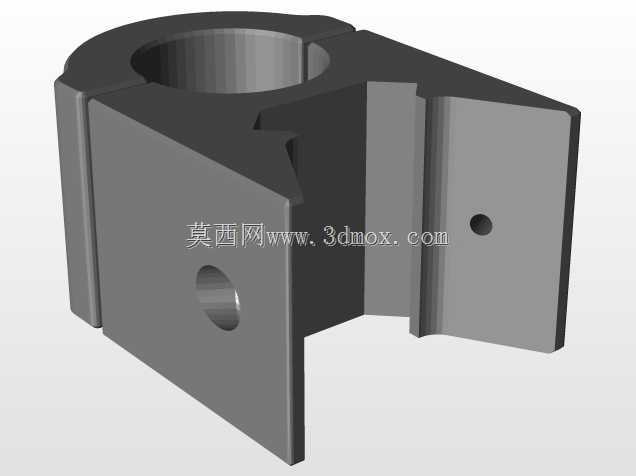

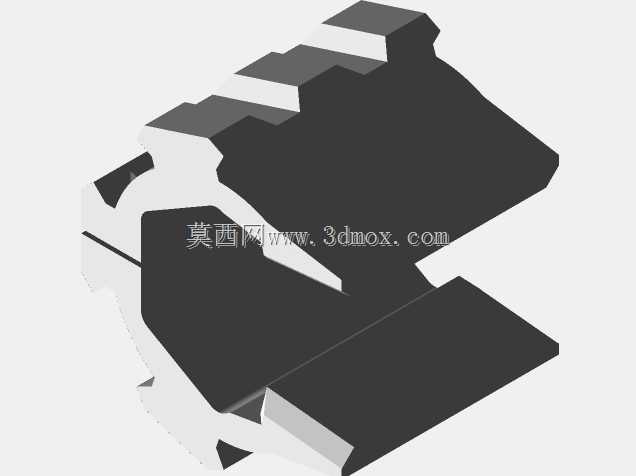

从安装边界与尺寸配合来看，该系列瞄准镜的安装基座统一采用标准皮卡汀尼导轨接口，锁紧结构为快拆式扳机构型，安装时无需额外工具，扳动锁紧扳手即可完成与枪械顶部导轨的固定，锁紧后配合面的预紧力经过设计，既不会因为后坐出现移位，也不会因为锁紧力过大损伤导轨表面。不同构型的瞄准镜宽度保持统一，均适配常规的瞄准镜安装环尺寸，镜身中心高度符合主流突击步枪的贴腮瞄准基线，安装后无需额外更换贴腮板即可获得舒适的瞄准姿态。镜身的重量分布经过优化，重心落在安装位的中心区域，安装后不会导致枪械前端过重影响据枪稳定性。

在结构细节上，镜身表面的防滑纹理采用等距凹槽设计，即使佩戴战术手套也能稳定握持进行调节操作，电池仓（针对带分划照明的版本）采用旋转密封盖结构，盖体带有防水密封圈，更换电池时无需工具即可拧开，同时保证恶劣环境下的密封性能。镜身内部的分划板安装位带有调节余量，可在装配时完成分划的精准校准，不同版本的分划适配不同的弹道特性，覆盖5.56mm等主流口径的弹道 drop 补偿，使用者可根据目标距离直接对应分划刻线完成瞄准，无需频繁调节高低旋钮。

对于结构设计从业者而言，这款模型的参考价值在于完整呈现了战术观瞄设备的结构布局逻辑，从外部壳体的承力设计到内部组件的安装空间预留，再到接口的标准化适配，都体现了军工级配件的设计严谨性，可作为同类产品开发时的结构参考，验证不同构型下的尺寸边界、安装适配性以及操作人机功效，减少前期设计时的试错成本。在做相关配件的适配设计时，可直接基于该模型的安装接口尺寸进行拓展配件的开发，保证配件与镜身的配合精度，避免出现安装干涉、锁紧不可靠等实际使用中容易出现的问题。
