科幻手持点火起爆装置结构设计

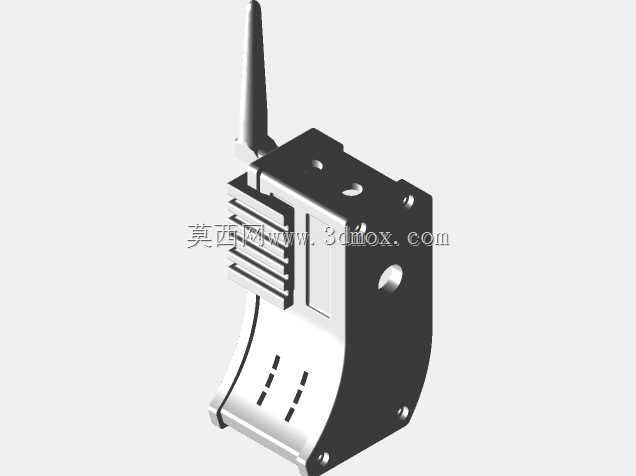

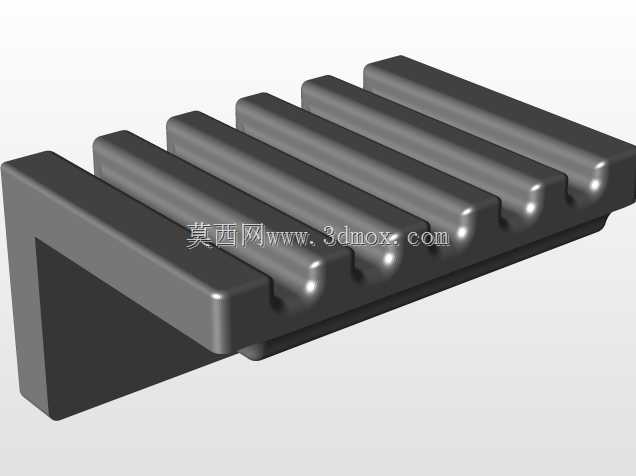

这款手持起爆点火装置的结构设计，核心围绕单人手持操作的人机工程边界展开，整体握持区域采用贴合手掌虎口弧度的曲面收窄设计，握持段厚度控制在32mm，宽度适配成年男性手掌自然握持的78mm区间，避免长时间持握产生的硌手问题，设备总重量控制在280g以内，平衡了结构强度与便携操作的需求。从功能分区来看，设备上部的柱状天线结构采用内嵌式铜质信号接收芯，外部包裹ABS工程塑料防护层，天线根部设计有15度的倾斜角度，既保证信号发射接收的无遮挡范围，也避免竖直天线在收纳过程中发生磕碰断裂；设备主体的上半部分为信号处理与电路仓，仓体四周设计有阵列式散热鳍片，鳍片厚度1.2mm，间距2.5mm，在连续工作状态下可快速将电路工作产生的热量导出，避免仓内温度过高影响元器件稳定性，仓体侧面预留的两个沉头安装孔，用于固定内部电路板的定位支架，安装孔深度4mm，采用M2规格的内六角螺丝锁紧，保证电路板在晃动、跌落工况下不会发生位移。设备下半部分的握持区域，表面设计有三组对称的长条形防滑凹槽，凹槽深度0.8mm，边缘做R0.5的圆角过渡，既提升握持时的摩擦力，也避免凹槽边缘过于锋利划伤操作人员手部；握持区与上部电路仓的衔接位置，设计有一圈突出的防护筋，高度2mm，可在设备意外跌落时首先接触地面，吸收冲击能量，避免电路仓直接受撞击发生变形。设备侧面的圆形触发按键采用下沉式设计，按键表面高出仓体表面1.5mm，按键周围设计有直径12mm的防护凸台，凸台高度3mm，可有效避免设备在收纳、携带过程中受到挤压发生误触发，按键的触发行程设计为2mm，触发压力控制在5N，兼顾操作手感与防误触的需求。从实际应用场景来看，这类装置既可以作为影视道具制作的结构参考，用于科幻题材作品中特种作业装备的实体化制作，也可作为工业起爆作业手持终端的结构原型，适配矿山爆破、工程拆除等场景下的远程点火起爆操作需求；在结构设计过程中，充分考虑了户外复杂工况的使用需求，设备整体的拼接缝隙控制在0.2mm以内，可满足日常防泼溅的使用要求，所有外露的结构棱边都做了R1以上的圆角处理，避免操作过程中剐蹭操作人员的衣物或皮肤。设备背部设计有可拆卸的电池仓盖，仓盖采用卡扣加螺丝的双重固定方式，卡扣用于日常更换电池时的快速拆装，螺丝用于长期使用过程中的锁紧固定，避免电池在剧烈晃动过程中发生接触不良；电池仓内部可容纳两节18650规格的锂电池，供电电压7.4V，可满足设备连续8小时以上的待机工作需求，仓内设计有电池正负极的防呆结构，避免电池装反导致电路烧毁。在安装边界方面，设备内部的电路板安装位预留了足够的布线空间，电路板与仓体内壁之间预留2mm的间隙，可容纳厚度不超过1.8mm的绝缘缓冲泡棉，进一步提升设备的抗冲击性能；天线与主体的连接位置设计有旋转阻尼结构，天线可在0-90度范围内任意角度停留，适配不同使用场景下的信号调整需求，旋转结构内部设计有橡胶密封圈，可避免灰尘、水汽从天线衔接缝隙进入设备内部。整体结构的拆分件共分为7个部分，分别是天线外罩、上仓体左壳、上仓体右壳、握持区左壳、握持区右壳、按键、电池仓盖，所有拆分件的壁厚都控制在2-2.5mm区间，既满足注塑成型的工艺要求，也保证了整体结构的强度，各壳体之间采用定位柱加螺丝的固定方式，定位柱的配合间隙控制在0.05mm，保证装配后的整体形位公差在0.1mm以内，避免装配后出现缝隙不均、错位的问题。
