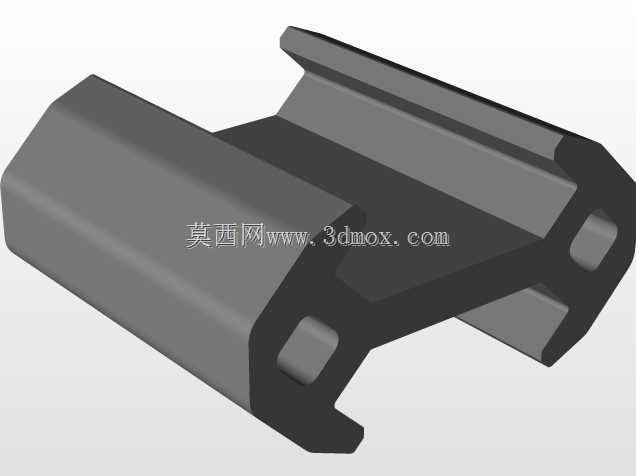

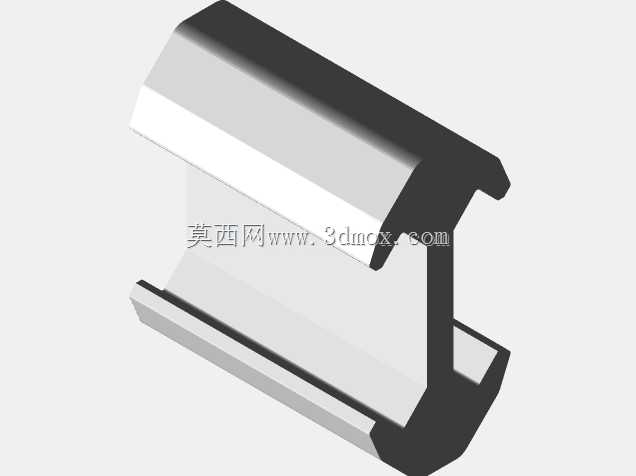

P型轨刚性连接适配MRH配件结构

在战术装具拓展、工业轻型导轨接驳的场景里，这类P轨连接配件的刚性表现直接决定了挂载部件的稳定性，很多户外装具、轻型设备拓展架在做不同规格轨道转接时，常出现配合间隙过大、挂载后晃量超差的问题，这款MRH P轨连接器就是针对这类刚性连接需求做的适配结构。从实际使用场景来看，它主要服务于P型轨系统的刚性接驳需求，不管是装具上拓展MOLLE夹挂载副包、小型器材，还是轻型设备机架上做轨道段的拼接固定，都能通过这个连接件实现无间隙的刚性锁合，避免挂载部件在受力、震动工况下出现移位、偏转。从设计思路上看，整个结构采用了与P型轨截面完全契合的卡合轮廓，内侧卡槽的型面完全匹配P轨的凸起与凹槽几何特征，安装时可以顺着轨道端面滑入到位，不需要额外做轨面的切削加工，也不会破坏原有轨道的结构强度；连接段的壁厚做了均匀化处理，既避免了局部壁厚过大导致的打印成型应力集中，也防止薄壁区域在受侧向拉力时出现断裂变形，整个零件的受力路径从卡合面直接传递到对接端面，没有多余的结构冗余，在保证连接强度的前提下尽可能压缩了整体的外廓尺寸。从安装边界来看，这个连接件的卡合槽深度完全覆盖P轨的配合高度，滑入后与轨面的配合间隙控制在0.1mm以内，不会出现松旷晃动感，对接端的平面可以直接抵靠相邻轨道的端面，保证两段轨道接驳后上表面齐平，不会出现台阶阻碍挂载件滑动；外侧的立面做了直角过渡，既可以作为安装定位的基准面，也能在搭配MOLLE夹、Mini BIC固定座、Shell挂载座、Belt循环固定件、Mag小袋AR15挂载座、Hinge铰接件这类配套配件时，提供平整的安装贴合面，避免配合面出现缝隙导致固定不牢。实际选型使用时，要注意这个连接件是针对标准P型轨的截面尺寸做的适配，安装前需要确认对接轨道的截面轮廓与卡槽型面一致，滑入到位后可以在侧面加装紧定螺钉或者利用配套配件的锁止结构做轴向固定，防止连接件沿轨道轴向窜动；在承受大载荷挂载时，要保证卡合面完全落入轨道的卡槽内，避免局部卡合导致应力集中损坏零件。不同于市面上常见的弹性卡扣式轨道连接件，这款结构完全依靠型面配合实现刚性连接，没有弹性变形的让位空间，在频繁震动、反复受力的工况下，不会出现弹性疲劳导致的连接松脱问题，不管是户外装具的长期挂载使用，还是工业轻型导轨的固定接驳，都能保持稳定的连接精度，不会因为长期使用出现配合间隙变大的问题。整个结构的外廓没有多余的凸起棱角，安装后不会突出轨面过多，避免剐蹭周边部件或者装具面料，边角处做了微小的倒角处理，既方便安装时的滑入导向，也不会因为锐边造成安装过程中的划伤。在做三维建模时，这个零件的型面完全依据标准P轨的截面参数绘制，卡槽的各个尺寸都预留了合理的配合公差，不管是采用3D打印制作还是小批量机加工生产，都能保证与标准P轨的配合精度，不需要后续做大量的修配调整，能直接安装使用。
