三旋翼垂直起降飞行器原型结构设计

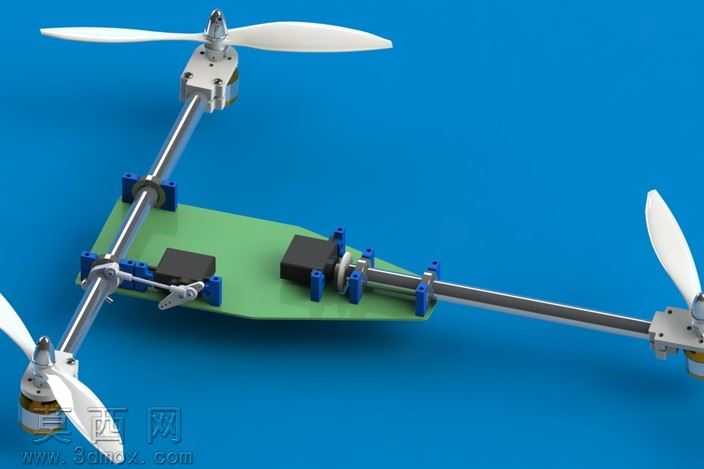

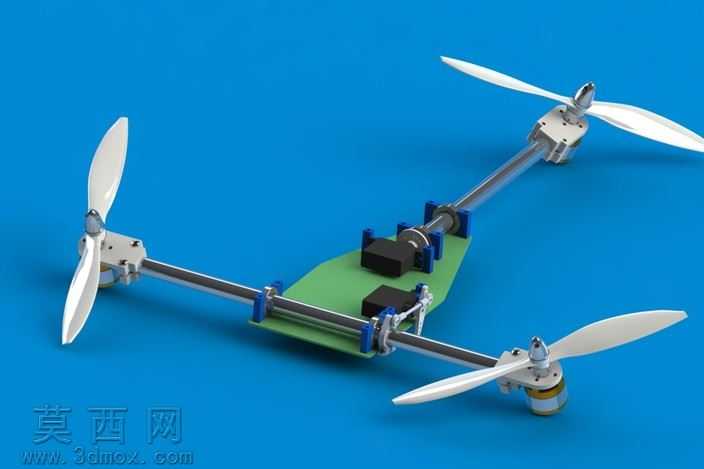

本作品为三旋翼垂直起降飞行器的原型三维建模设计，整体建模过程围绕飞行器的气动布局与功能结构展开，在三维建模环境中完成了全零件的参数化搭建。首先针对三旋翼的特殊布局进行结构规划，区别于常规四旋翼的对称结构，该原型采用前双旋翼、后单旋翼的非对称布局，建模时优先搭建了三根碳纤维质感的机臂主体结构，通过标准紧固件模型完成机臂与中心飞控安装板的连接装配，每处夹持结构都还原了真实的蓝色固定座零件，确保装配结构的合理性与可落地性。旋翼部分的建模严格参考航模螺旋桨的气动外形，完成了桨叶的曲面造型，还原了桨叶的翼型扭转角度，同时搭配了真实的无刷电机模型与桨夹结构，保证旋翼转动部分的结构完整性。中心承载板采用绿色玻纤板质感的材质渲染，板上预留了电调、飞控、电池等航电设备的安装位，建模时还原了航电模块的方块造型与接线位置，清晰展示飞行器的内部搭载布局。渲染阶段采用纯色亮蓝色背景突出主体结构，针对金属机臂赋予磨砂金属材质，桨叶采用半透明白色硬质塑料材质，固定座使用哑光蓝色工程塑料材质，中心板使用哑光玻纤材质，电机部分做了金属与塑料的分色处理，通过光影调整清晰展现各部件的装配层次与结构边界。设计思路上，该原型重点实现前双旋翼可向前倾斜的结构，通过倾斜前旋翼同时提供升力与前进推力，后旋翼负责控制偏航航向，建模时预留了倾转机构的安装位置，搭配伺服舵机模型实现倾转动作的结构示意，整体模型完整还原了三旋翼垂直起降飞行器的机械结构逻辑，清晰展示了从机臂、动力系统到航电搭载的全部装配关系，可用于该类飞行器的结构验证、方案展示与前期设计迭代参考，模型的各零件均做了分层处理，可单独拆解查看单个部件的造型与装配位置，便于后续的结构优化与零件加工参考。
