拆解式光学摄像机变焦镜头结构设计

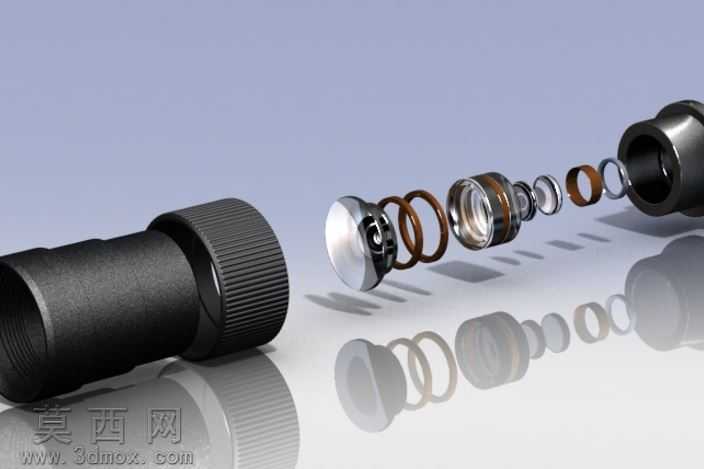

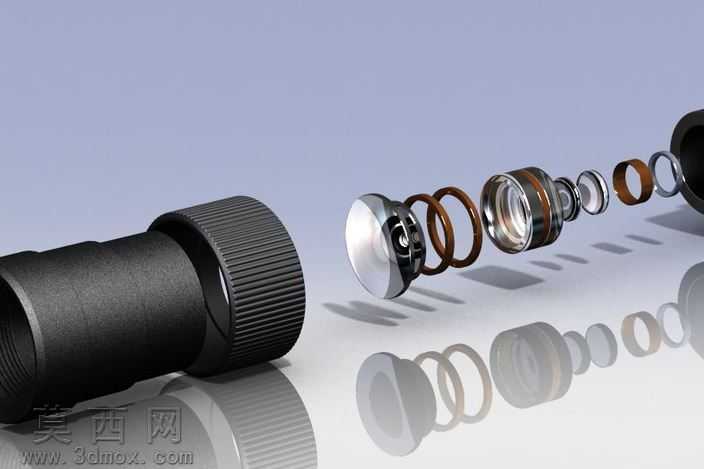

本作品为光学摄像机变焦镜头的三维结构设计，采用SolidWorks完成全参数化建模与爆炸视图渲染，完整还原了变焦镜头从外部操作件到内部光学核心的全部装配逻辑。建模过程中首先以镜筒为基准装配体，对外部防滑调焦环做了细节化处理，表面滚花纹理采用圆周阵列特征生成，还原真实操作件的防滑触感与视觉质感，材质赋予哑光黑色工程塑料属性，添加细微的磨砂颗粒漫反射效果，贴近民用光学镜头的外壳材质表现。内部结构按照变焦光路的装配顺序依次排布，从前端入射端开始，依次构建了前置保护镜片、多组变焦移动镜片组、隔圈、复位弹簧、密封压环、后端成像衔接镜片等核心构件，每一片镜片都按照光学曲率参数构建曲面，赋予高透光光学玻璃材质，添加轻微的环境反射与折射效果，还原镜片的通透光学质感；金属隔圈与压环采用阳极氧化黑色金属材质，边缘做了微小的倒角处理避免装配干涉，复位弹簧采用螺旋扫描特征生成，还原弹簧的线径、螺距与自由长度参数，材质赋予弹簧钢的金属哑光质感，清晰展示变焦过程中弹簧提供复位预紧力的结构作用。整体爆炸视图采用轴向排布的方式，将所有构件沿镜头光轴方向依次错开，清晰展示每一个零件的装配位置与配合关系，场景采用柔和的影棚布光，在浅灰色背景上投射出柔和的构件阴影，同时添加地面反射效果增强画面的空间层次感，让观看者可以直观理解变焦镜头的工作原理：转动外部调焦环时，通过内部的凸轮槽结构带动对应镜片组沿光轴轴向移动，改变镜片组之间的间距从而实现焦距变化，复位弹簧则保证移动镜片组始终贴合凸轮工作面，消除传动间隙保证变焦精度。建模过程中所有配合关系都按照实际生产的装配公差设定，可直接用于结构验证、教学演示或者光学方案的初步评估，每一个零件都保留了完整的建模参数，可根据不同的焦距参数、像面尺寸要求快速修改调整，适配不同规格的摄像机变焦镜头设计需求。
