自动化产线用COP送丝输送机构设计

在自动化焊接、线材精密装配、线束加工这类连续送料的生产场景里，线材输送的稳定性直接决定了整线的生产节拍与成品良率，这款COP送丝输送机构就是针对长距离、恒张力、低卡顿的线材输送需求开发的专用执行单元。从实际落地的工况来看，这类机构常布置在焊装工位的焊丝供给端、精密端子压接设备的线材进料侧，替代传统的被动式送丝盘托架，解决长丝送进过程中易出现的扭结、送进量波动、卡滞断丝等现场痛点。

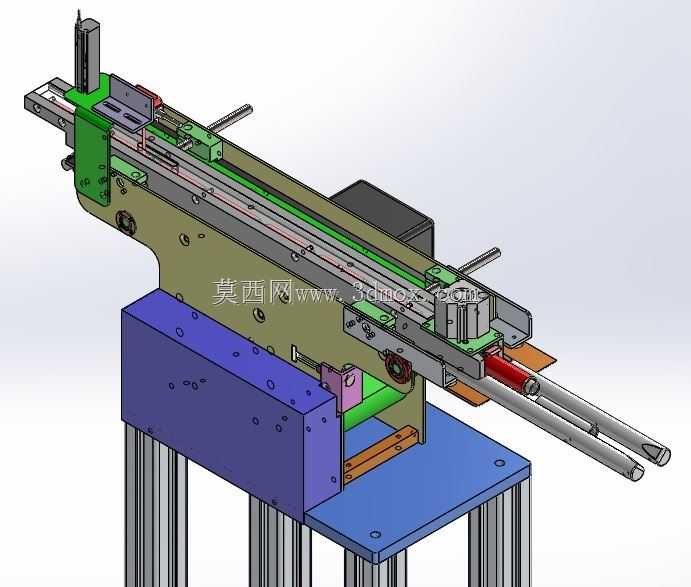

从功能实现逻辑来看，这套机构采用双轨平行导向的输送路径，主体承托框架采用加厚钣金加工成型，框架上沿布置的线性导轨为滑动送进模块提供精准的运动导向，避免送进过程中出现横向偏移。送进驱动端集成了可调压的压紧轮组，可根据不同线径的金属丝、复合线材调整压紧力，既保证送进过程中线材与驱动轮之间有足够摩擦力不打滑，又不会因压力过大导致线材表面被压伤、线材内部芯线断裂。机构末端设置的双导向出料管，将送出的线材精准导向作业工位，出料管的伸出长度可根据实际工位的安装距离做适应性调整，适配不同设备的进料口位置差异。

设计过程中首先考虑的是安装边界的适配性，整套机构的底部采用标准铝型材支架做承托，支架的安装孔位采用通用间距设计，可直接固定在现有自动化设备的工作台面或者铝型材机架上，不需要额外做安装基板的二次加工。主体输送段的长度可根据送丝距离的需求做模块化拼接，单段标准输送单元的导向槽宽度预留了0.5-3mm线径的适配空间，更换不同规格的导向压条就可以适配不同直径的线材，不需要整体更换机构主体。驱动模块布置在机构的侧方安装位，和输送导轨之间采用同步带传动，传动间隙控制在0.1mm以内，保证送进量的控制精度，满足精密焊接、精密装配场景下对送丝长度误差的严苛要求。

从结构细节来看，机构上设置的多组可调限位块，可根据实际生产中需要的送进行程做硬限位保护，避免驱动模块超行程运行导致的机构碰撞损坏。导向槽内部采用低摩擦系数的耐磨衬垫，减少线材高速送进过程中的摩擦阻力，同时降低衬垫磨损带来的维护频率，日常维护只需要定期清理衬垫上积攒的金属屑、线材碎屑即可，不需要复杂的拆解保养。机构的张紧调节结构布置在驱动端的侧方，不需要拆解主体护板就可以完成同步带张紧度、压紧轮压力的调整，大幅降低现场运维的操作难度。

实际运行过程中，这套机构可实现连续匀速送进、间歇定量送进两种工作模式，可匹配不同生产设备的控制逻辑，通过IO信号就可以和主机的控制系统做通讯对接，不需要额外配置独立的控制单元。针对高速送丝场景下容易出现的线材甩动问题，导向槽全程做半封闭设计，仅保留线材进出的开口，将线材约束在导向槽内部，避免高速送进时线材弹出导向路径造成的生产中断。支架部分的高度可通过铝型材的连接位置做上下调整，调整范围覆盖100-300mm，可适配不同高度的作业工位进料需求，不需要额外制作增高转接座。

在安装尺寸的边界控制上，整套机构的主体宽度控制在150mm以内，横向占用空间小，在多工位并排布置的产线上，可以多套机构并排安装，不会出现安装空间干涉的问题。出料端的导向管采用可弯折的金属定型管，可根据工位的实际进料角度做任意角度调整，不需要额外加装导向弯头，减少线材输送过程中的转角阻力。机构上预留的传感器安装位，可根据需求加装线材到位检测、断丝检测传感器，实现送料过程的状态监控，出现断丝、卡料情况时可及时给主机发送停机信号，减少不良品的产生。
