小型手工制砖输送成型作业装置结构

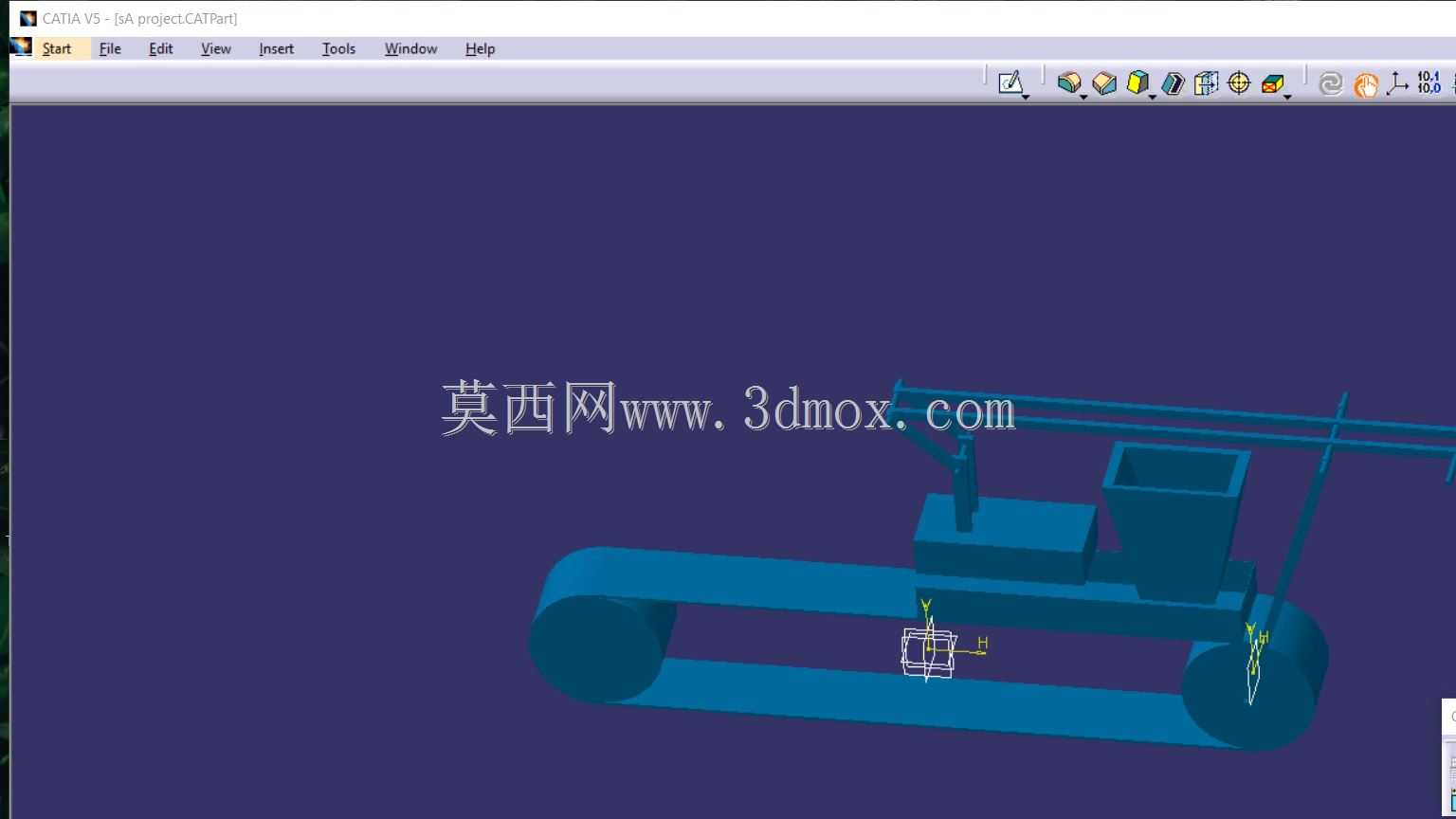

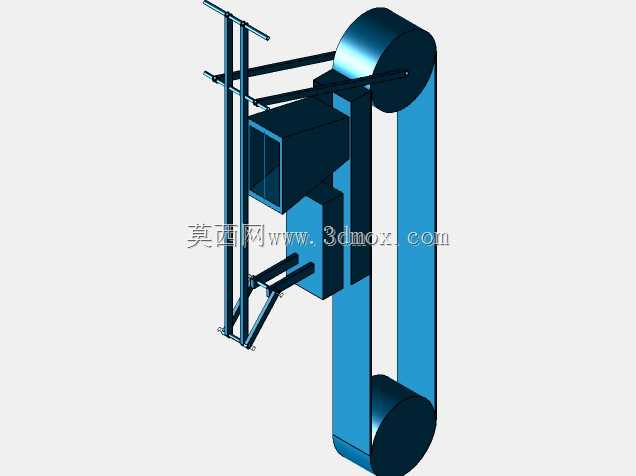

这套制砖作业装置的结构设计，核心围绕小型作坊式制砖场景的人工辅助作业需求搭建，没有照搬规模化砖厂的全自动生产线逻辑，反而更适配场地有限、产能要求不高的个体生产场景，整体结构紧凑，没有冗余的外扩部件，安装时仅需平整硬化地面即可放置，不需要额外做预埋基础，对于小型生产场地的适配性较强。从功能布局来看，装置底部采用平行带式输送结构作为核心承载传输部件，两个主传动辊筒分别布置在输送段的首尾两端，辊筒的轴端预留了安装手动摇臂或者外接小功率动力的接口，既可以纯人工手摇驱动完成砖坯的输送移位，也可以根据生产需求加装小型减速电机实现半自动化输送，输送皮带的宽度刚好匹配常规小型手工砖的成型模位宽度，一次可以承载单块成型后的砖坯平稳移动，不会出现坯体偏移掉落的问题。输送段上方居中布置的是料斗与压型集成结构，料斗采用上宽下窄的倒梯形截面设计，下料口的尺寸刚好对应下方砖模的入料口径，能够保证拌合好的制砖原料可以顺畅落入模腔内部，不会出现原料撒漏到输送皮带上造成浪费的情况；料斗旁侧设置的压型支架，预留了手动压杆的安装位置，作业人员可以通过压杆带动压头下行，将模腔内的原料压制成密实的砖坯，压头的行程经过匹配设计，下行到最低位置时刚好达到标准砖坯的厚度要求，不需要作业人员额外控制压下量，降低了手工操作的经验门槛。整套装置的结构件全部采用规则型材搭建，没有复杂的曲面异形结构，各个部件之间的连接全部采用常规紧固件装配，没有设计焊接死连接，后期如果某个部件出现磨损，只需要拆卸更换对应零件即可，维护成本较低。在安装边界上，装置整体的横向宽度不超过成年人的臂展范围，作业人员站在装置侧面就可以完成上料、压制、输送的全流程操作，不需要来回走动换位，能够有效降低长时间作业的疲劳度；纵向长度仅覆盖进料、压制、出料三个核心工位，出料端的高度刚好匹配人工接坯的操作高度，压制完成的砖坯随着皮带输送到出料端时，作业人员可以直接将砖坯取下码放到旁边的晾晒架上，不需要额外弯腰抬升。设计过程中没有照搬工业级制砖设备的复杂传动逻辑，反而刻意简化了传动链路，减少了故障点，对于缺乏专业设备维护能力的小型生产主体来说，日常使用只需要定期给辊筒轴承加注润滑脂、检查皮带张紧度即可，不需要复杂的维保操作。料斗的内壁做了平缓的过渡斜角设计，不会出现原料粘壁堆积的问题，每次作业结束后只需要用刮板简单清理就可以将残留原料清理干净，不会因为原料干结影响下次使用。压型部件的导向结构采用简单的滑杆导向，没有使用精密直线导轨，在满足压头垂直下行精度要求的前提下，大幅降低了制造成本，同时也能适应制砖现场多粉尘的作业环境，不会因为粉尘进入导轨造成卡滞。输送皮带的张紧结构设置在首尾辊筒的安装座上，通过调节安装座的固定螺栓位置就可以调整皮带的张紧度，操作简单，不需要专用工具就可以完成调整。整套装置的重心全部落在底部的框架结构上，即使在手动压制作业时施加较大的下压力，装置也不会出现倾翻的问题，作业稳定性有足够保障。针对手工制砖的作业特点，装置没有设置高速运转的部件，所有运动部件的运动速度都处于较低区间，即使是没有操作经验的人员，经过简单讲解就可以上手操作，不存在高速部件带来的安全隐患。
