品字尾电源母插头三维结构设计

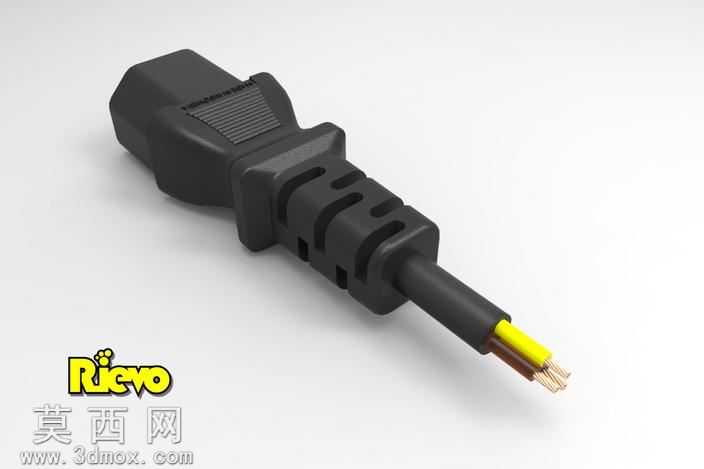

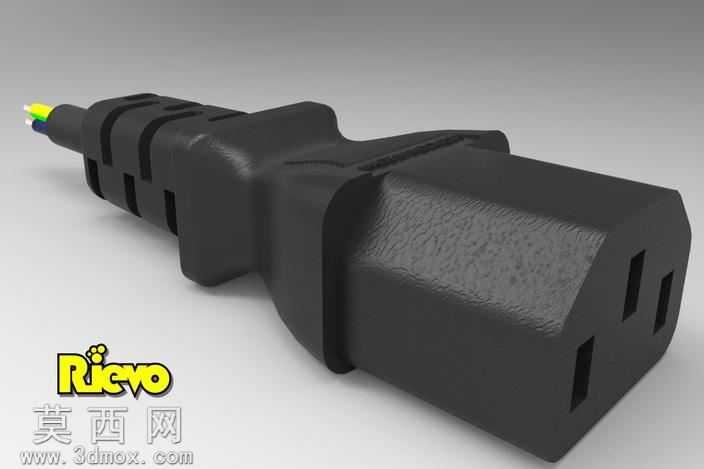

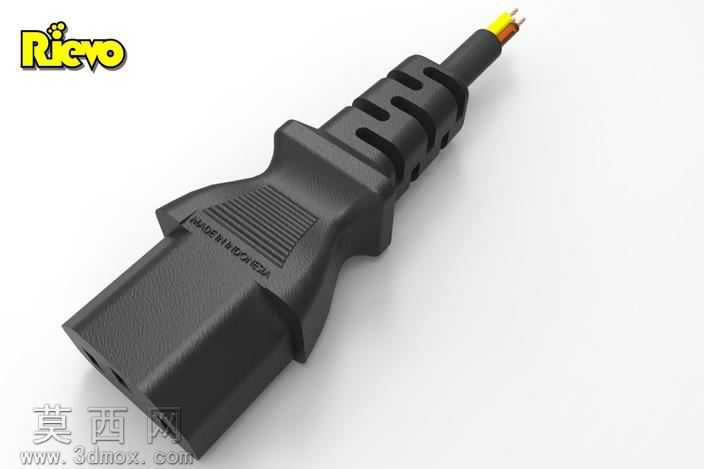

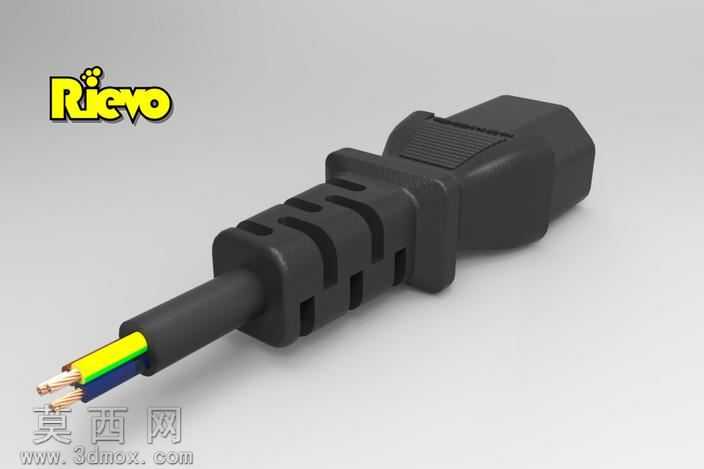

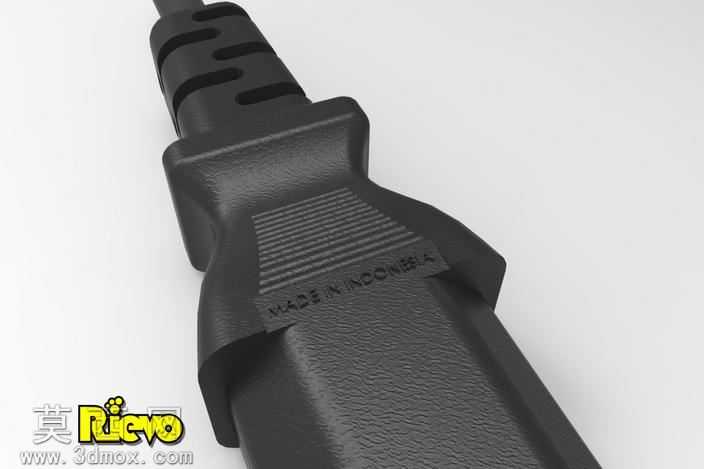

本作品为品字尾电源母插头的三维参数化建模成果，建模过程中严格遵循家用交流电源连接器的通用尺寸规范，对插头的各个结构细节进行了1:1比例还原。建模初始阶段先绘制插头插合端的截面轮廓草图，精准定位三个插孔的相对位置与孔径尺寸，确保插孔的间距、深度符合对应公头插片的插合公差要求，避免出现插接过松或过紧的装配问题。插合端的外壳部分通过拉伸凸台生成基础实体后，对插孔边缘做了导向倒角处理，还原实际产品中方便公头插入的导向结构，同时对外壳的边角做了圆角过渡，还原注塑件的工艺特征，避免尖锐棱角带来的使用安全隐患。插头中部的防弯折应力释放结构是建模的重点部分，通过多段变直径的拉伸与放样特征，还原了橡胶护套处的多道环形防滑槽与渐变锥面结构，该结构能够在电源线反复弯折时分散应力，避免线芯与插头连接处出现断线问题，建模时精准还原了每道凹槽的深度与间距，保证结构外观与实际产品一致。尾部的压线结构部分，通过抽壳与内部筋位的绘制，还原了插头内部固定电源线的卡扣结构，能够清晰展示电源线接入后被压紧固定的装配逻辑，出线口处做了收窄的锥面设计，匹配电源线的外径尺寸，避免线材在接口处出现晃动。材质与渲染阶段，为插头外壳部分赋予黑色哑光硬质塑料材质，调整材质的粗糙度参数还原注塑PVC的细腻磨砂质感，为尾部的应力释放护套赋予黑色软质橡胶材质，适当降低材质硬度参数、调整反光度，区分软胶与硬塑的视觉差异；内部的导电插套部分赋予黄铜金属材质，添加轻微的金属反光与做旧质感，还原铜质导电件的真实外观；引出的电源线部分，分别为线芯的火线、零线、地线赋予对应标准色的绝缘皮材质，外被部分赋予黑色橡胶材质，还原电源线的层次结构。渲染时采用柔和的影棚布光，在浅灰色背景下突出插头的轮廓结构，通过多角度的光影投射，清晰展现插头表面的凹槽、倒角、纹理等细节，让模型的展示效果贴近真实产品的拍摄效果。整个建模过程兼顾了外观还原与内部结构的合理性，既可以作为电器配件设计的参考模型，也可用于电源线连接结构的教学演示，帮助理解电源插头的装配逻辑与注塑件的结构设计要点。
