金属框架式遮阳棚钢结构三维设计

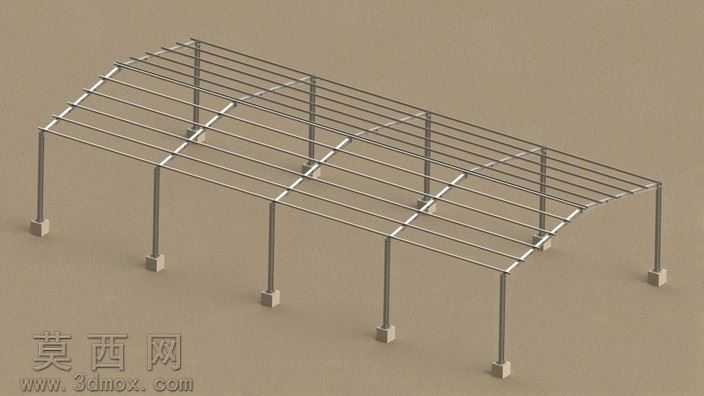

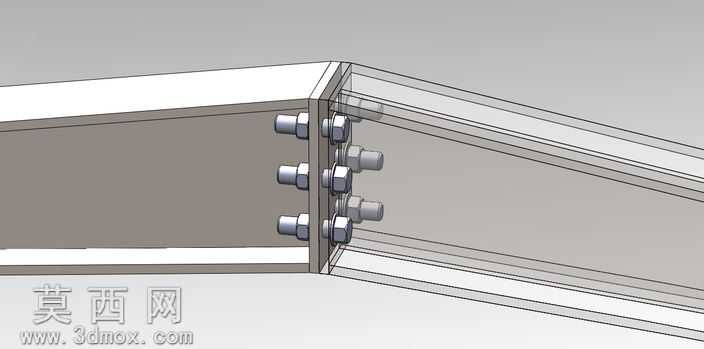

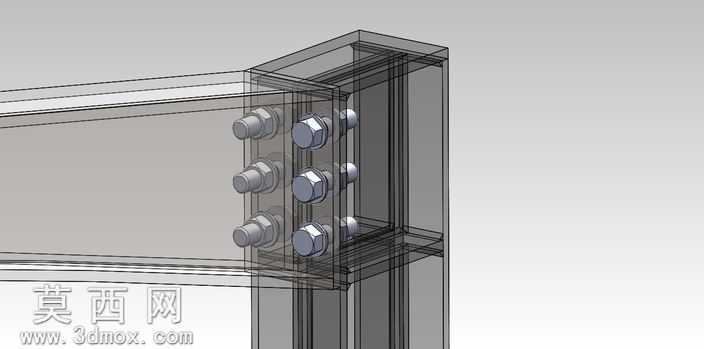

本作品为金属框架式遮阳棚钢结构三维建模作品，整体采用参数化建模思路完成全结构搭建，首先基于常规户外遮阳棚的实用尺寸比例确定整体跨度与进深参数，以等距排布的竖向金属立柱作为核心承重构件，每根立柱底部设置方形混凝土基础墩，建模时精准还原基础墩与立柱的嵌合连接结构，保证竖向承重的力学合理性。顶部框架采用纵横双向排布的金属型材搭建，横向主梁沿棚体跨度方向延伸，纵向次梁垂直于主梁等距铺设，所有型材交接处采用节点对齐的建模方式还原焊接或螺栓连接的拼接逻辑，整体框架形成稳定的桁架式受力结构，可有效分散顶部荷载，避免局部应力集中。材质渲染阶段，金属构件统一采用哑光银灰色金属材质，还原镀锌钢材的真实表面质感，调整材质粗糙度参数模拟户外金属构件的轻微磨砂质感，避免过度反光造成的视觉失真；底部基础墩采用浅灰色混凝土材质，添加细微的颗粒纹理与色差变化，还原水泥材质的粗糙肌理与真实浇筑质感。场景搭建时采用浅米色哑光地面作为承载面，调整环境光为柔和的漫射天光，搭配弱度主光源投射出清晰柔和的结构阴影，充分凸显框架的层次关系与空间结构，让观者可直观识别每根构件的排布位置与连接关系。建模过程中严格遵循钢结构施工的常规规范，所有立柱保持垂直对齐，顶部梁架保持水平排布，构件间距均匀统一，既保证了结构的视觉规整性，也符合实际施工的尺寸逻辑，可作为户外遮阳棚、简易停车棚、厂区通道雨棚等轻型钢结构建筑的设计参考模型，清晰展现了此类轻型金属建筑的核心承重结构与框架排布逻辑，无多余冗余构件，完整呈现了从基础到顶部框架的全套受力结构体系。
