NEMA23减速安装挡块连接板

项目分类:3D模型 发布时间:2021-10-12 ID:316703
  • NEMA23减速安装挡块连接板

在自动化线性模组、桌面级3D打印设备、小型工业机器人关节传动的布局中,这类适配NEMA23规格减速单元的挡块板,是衔接减速输出端与设备机架的核心结构件,很多刚入行的结构工程师做传动布局时,容易忽略这类转接板的刚性设计,要么把板厚做薄导致运行时共振,要么安装孔位公差放得太松导致减速单元输出轴与负载同轴度超差,最终整套传动机构跑起来抖动、丢步,甚至长期运行后连接螺栓松脱。

从实际应用场景来看,这类挡块板主要用在需要将NEMA23规格减速电机固定在铝型材机架、线性滑台端面的场合,比如桌面级FDM3D打印机的Z轴传动端,会用这类板把减速步进电机固定在型材框架上,挡住丝杆传动的轴向窜动;小型直角坐标机器人的单轴传动端,也会用这类板做减速单元的安装基准,同时承担传动侧的轴向限位作用,避免滑块运行超程脱轨。还有一些非标自动化的小型输送线、点胶设备的进给轴,也会采用这类安装挡块来固定减速组件,省去单独加工安装基准的工序。

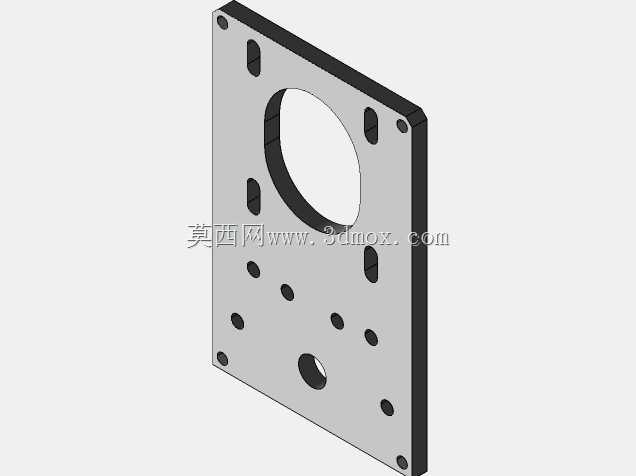

设计这类零件的时候,首先要卡准NEMA23减速单元的安装止口尺寸,板中间的大圆孔是给减速单元输出轴或者安装止口让位的,孔的直径要比止口外径大0.2-0.3mm,既方便装配时对位,又不会因为间隙过大导致安装偏心。板上的长圆孔是用来调整减速单元安装位置的,比如同步带传动的场合,可以通过长圆孔微调电机位置来张紧同步带,不用额外设计张紧结构,这也是这类安装板最实用的设计点。板面上分布的多个小圆孔,一部分是用来穿螺栓把挡块板固定在机架型材上的,另一部分是用来安装限位开关、行程挡片的附属安装位,设计时要注意孔位的边距不能小于板厚的1.5倍,避免锁紧螺栓时板材边缘开裂。

从安装边界来看,这类挡块板的厚度一般选5-6mm的冷轧钢板或者6061铝板,足够承受NEMA23减速单元运行时的倾覆力矩,不会出现板件变形。板的整体外形是矩形,四个角做了小倒角处理,避免装配时划伤操作人员,也不会和周边的型材槽、管线产生干涉。安装时要注意,固定减速单元的螺栓要加弹垫防松,因为减速单元启停时会有反向冲击,长期运行没有防松结构很容易松脱。板面上的沉头孔设计要注意沉头深度,不能让螺栓头高出板面,否则会和减速单元的安装面产生间隙,导致安装不垂直。

很多工程师在复刻这类零件的时候,容易把长圆孔的方向搞反,导致装配时没法调整张紧量,还有的把安装孔的位置度公差放得太大,导致减速单元装上去之后输出轴和传动丝杆不同心,运行时出现卡顿、异响。实际建模的时候,要先确定减速单元的安装孔位基准,再对应机架的型材安装槽位置来排布固定孔,长圆孔的长度一般留3-5mm的调整量就足够,太长会降低板的局部刚性,太短又起不到调整作用。板中间的大圆孔边缘要做去毛刺处理,避免装配时刮伤减速单元的输出轴密封圈,影响减速箱的防尘密封效果。

在实际设备运维中,这类挡块板还有一个隐性作用,就是作为传动端的安全防护挡板,避免操作人员的衣物、工具不小心卷入旋转的输出轴或者同步带轮,所以设计时板的覆盖范围要刚好遮住传动副的旋转部分,不能留太大的缝隙。如果是用在有切削液、粉尘的加工场景,这类板还可以在表面做发黑或者阳极氧化处理,提升防锈耐磨性能,延长零件的使用寿命。做结构选型的时候,要先核对所配减速单元的安装法兰尺寸,确认中间让位孔的直径、安装孔的孔距和所用NEMA23减速单元匹配,再核对机架侧的安装孔位是否和型材槽距对应,避免买回来或者加工完之后装不上。
