带式输送机传动滚筒结构设计

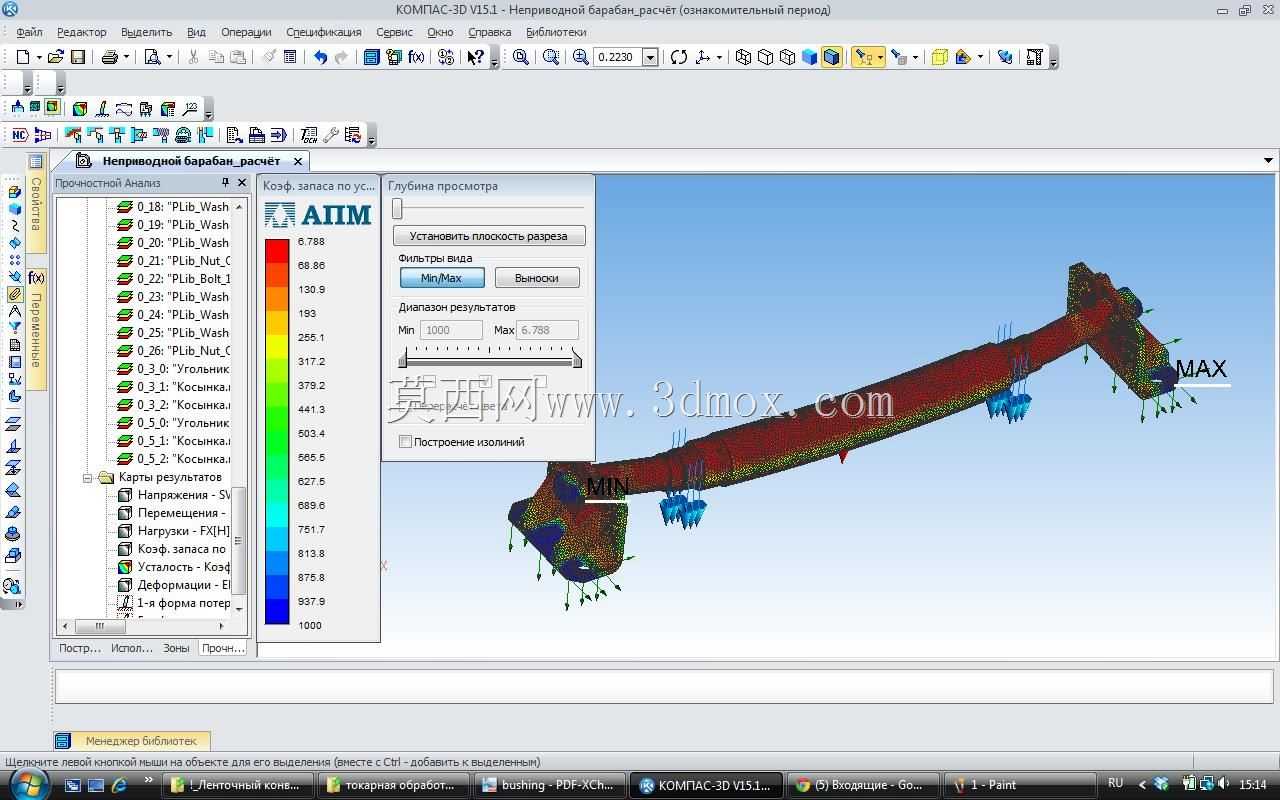

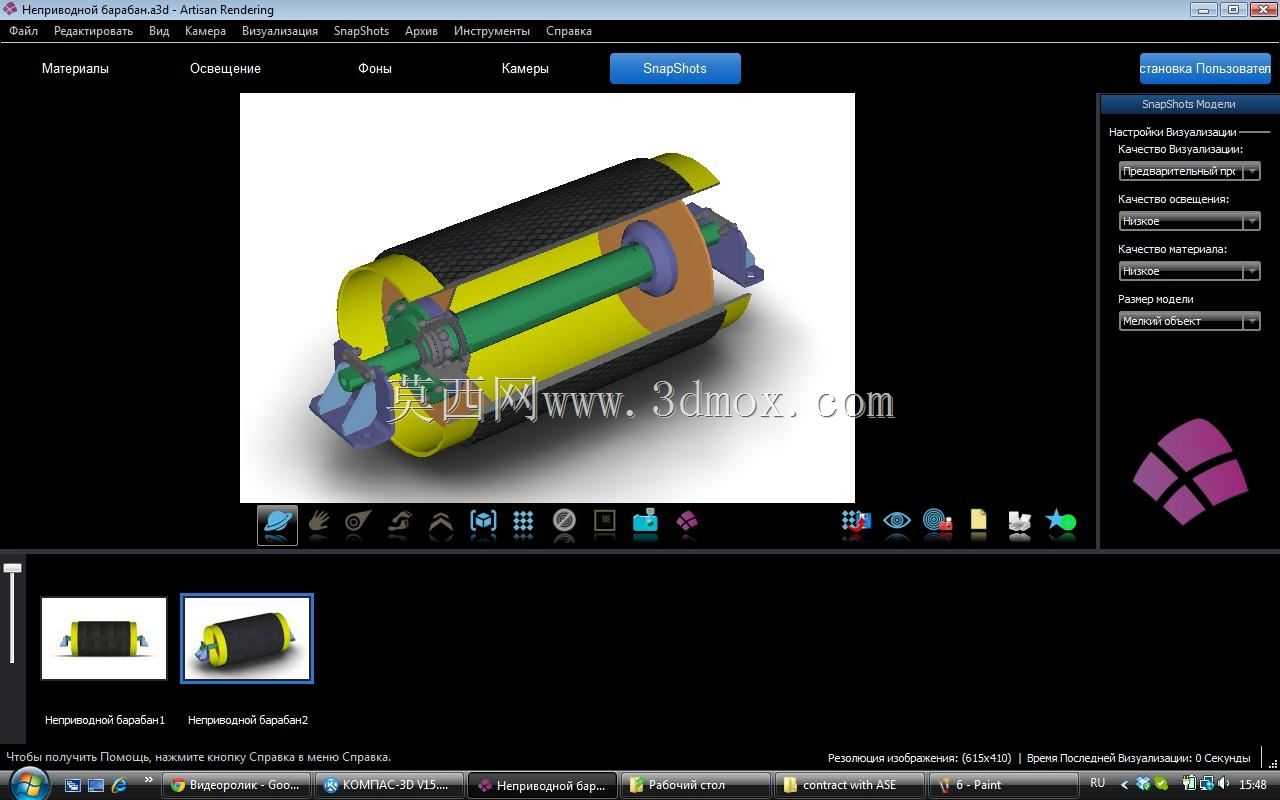

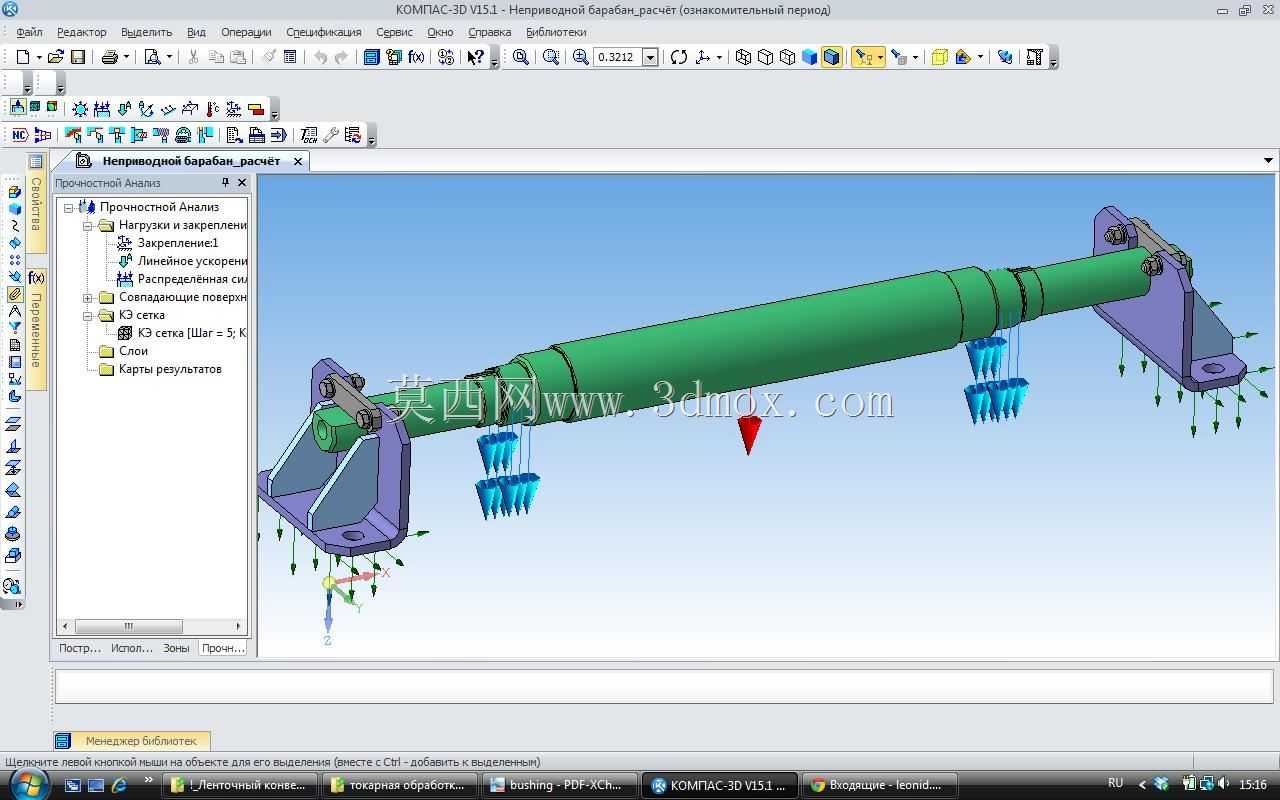

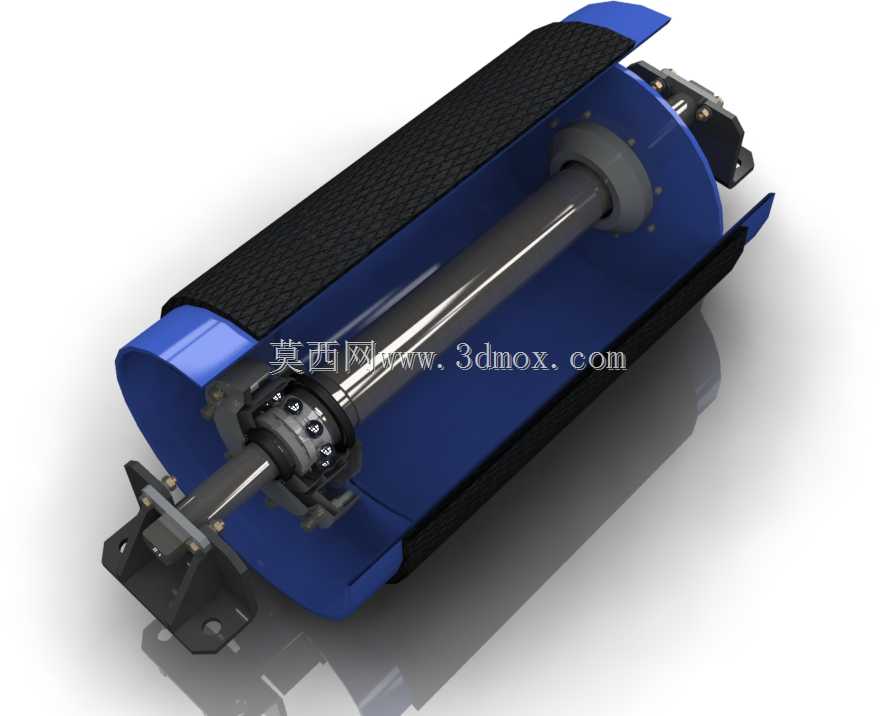

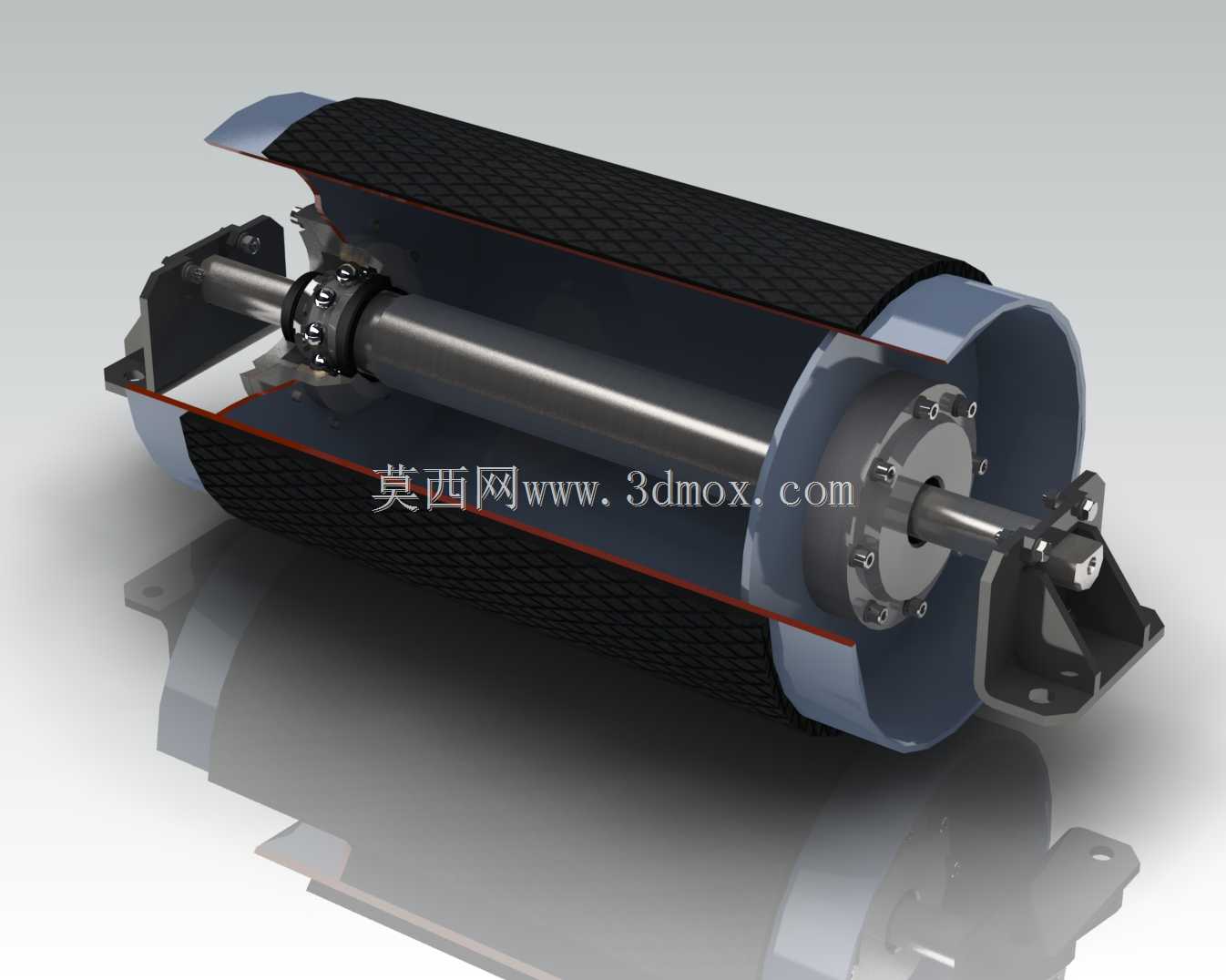

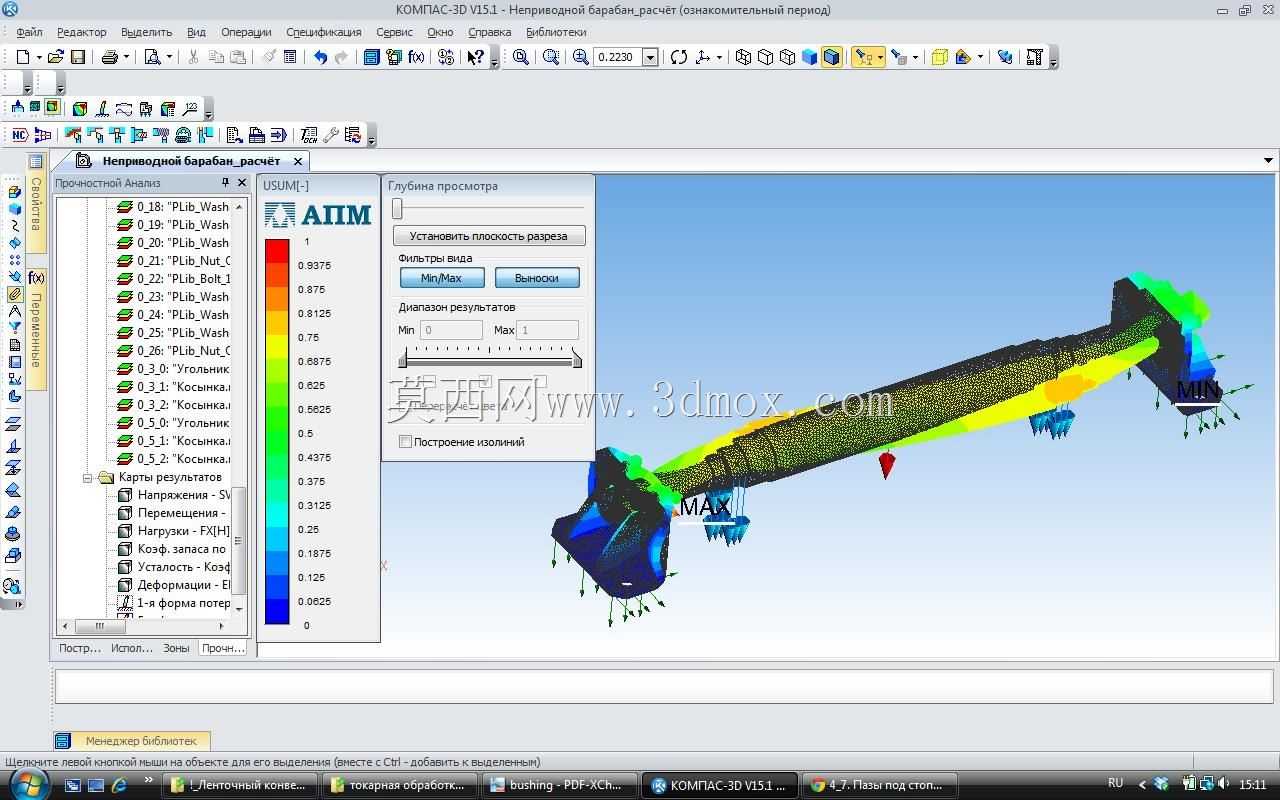

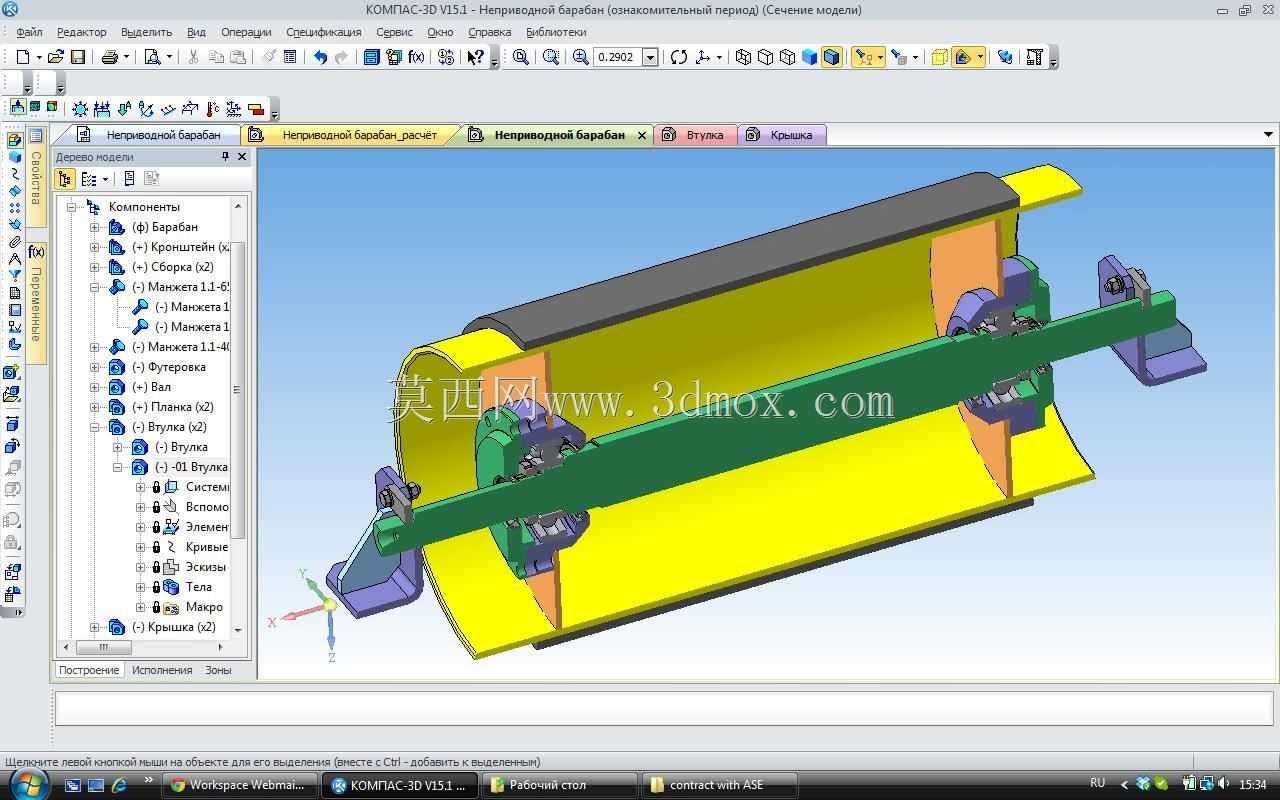

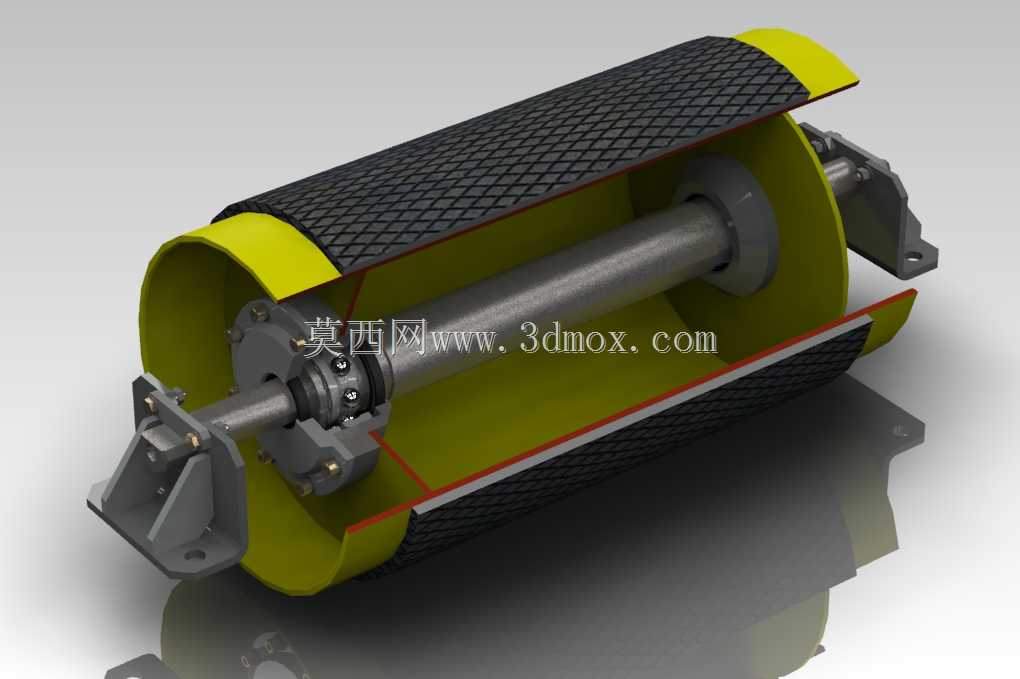

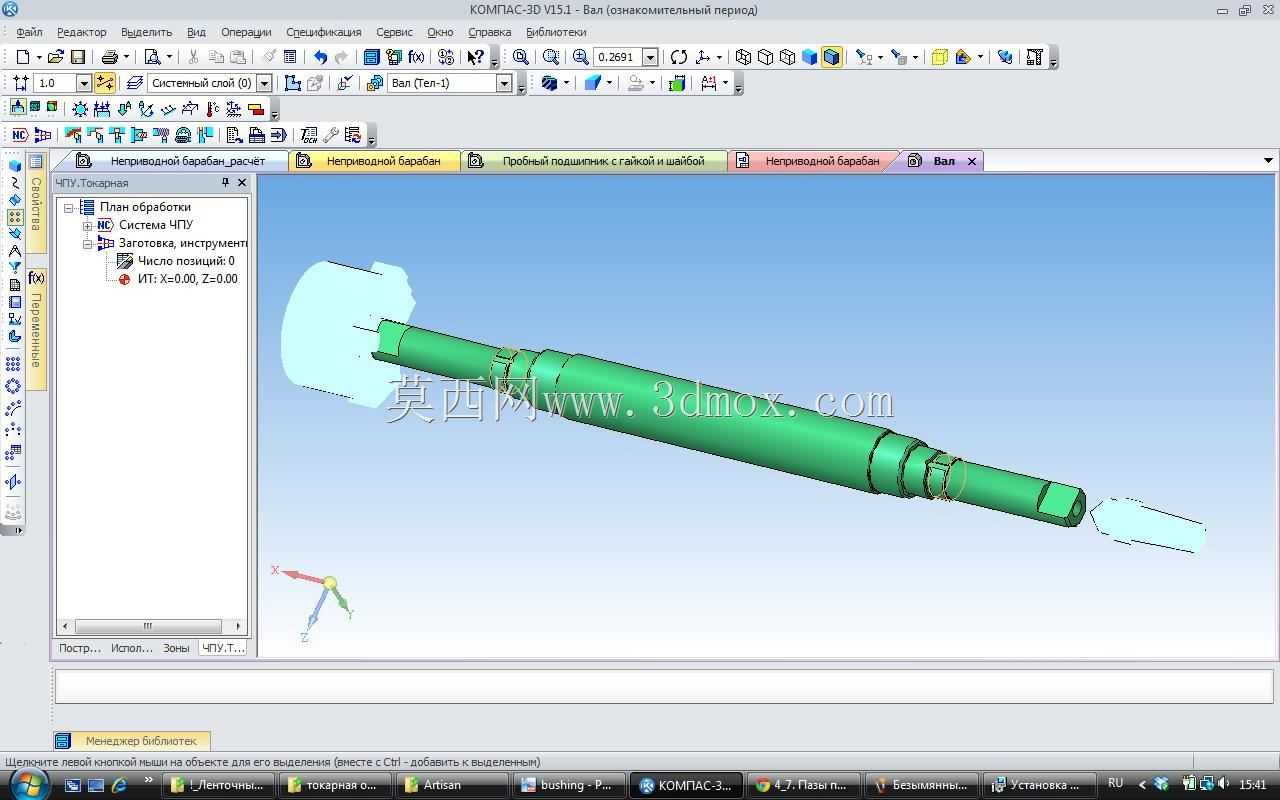

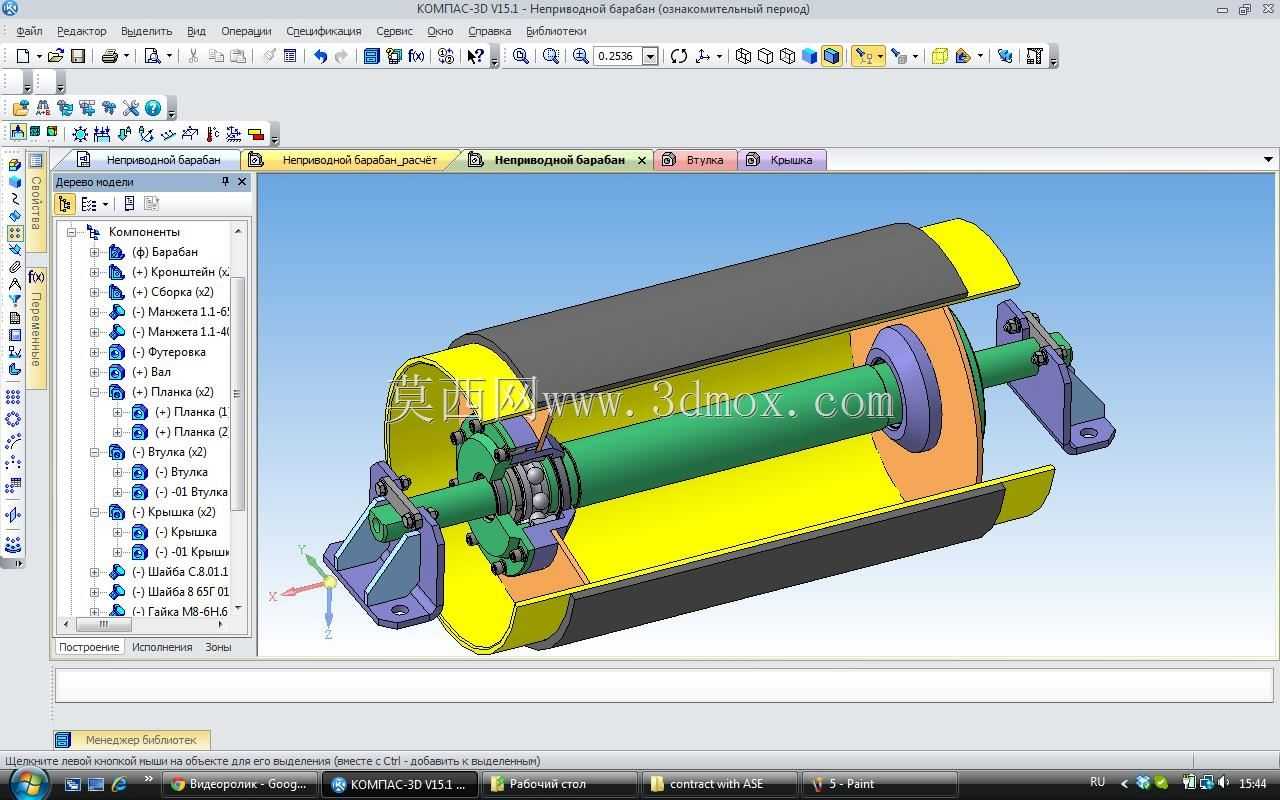

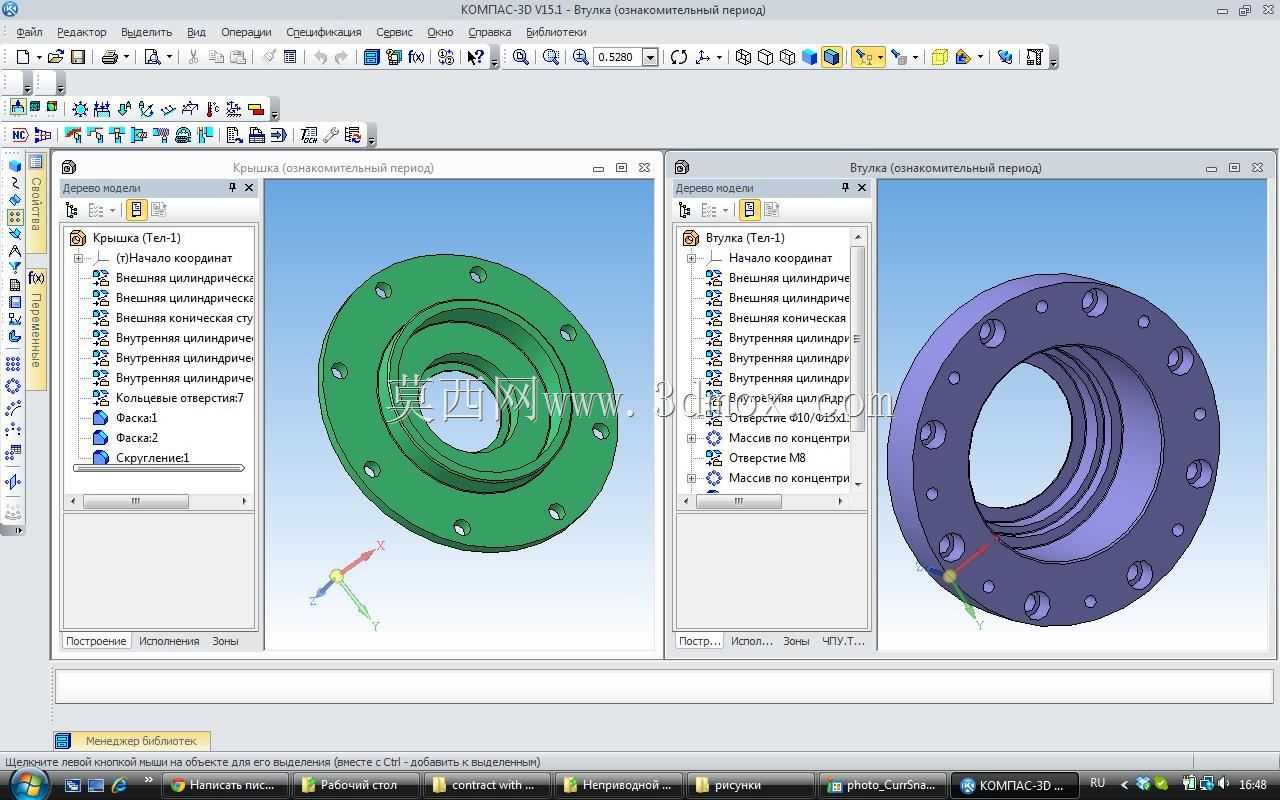

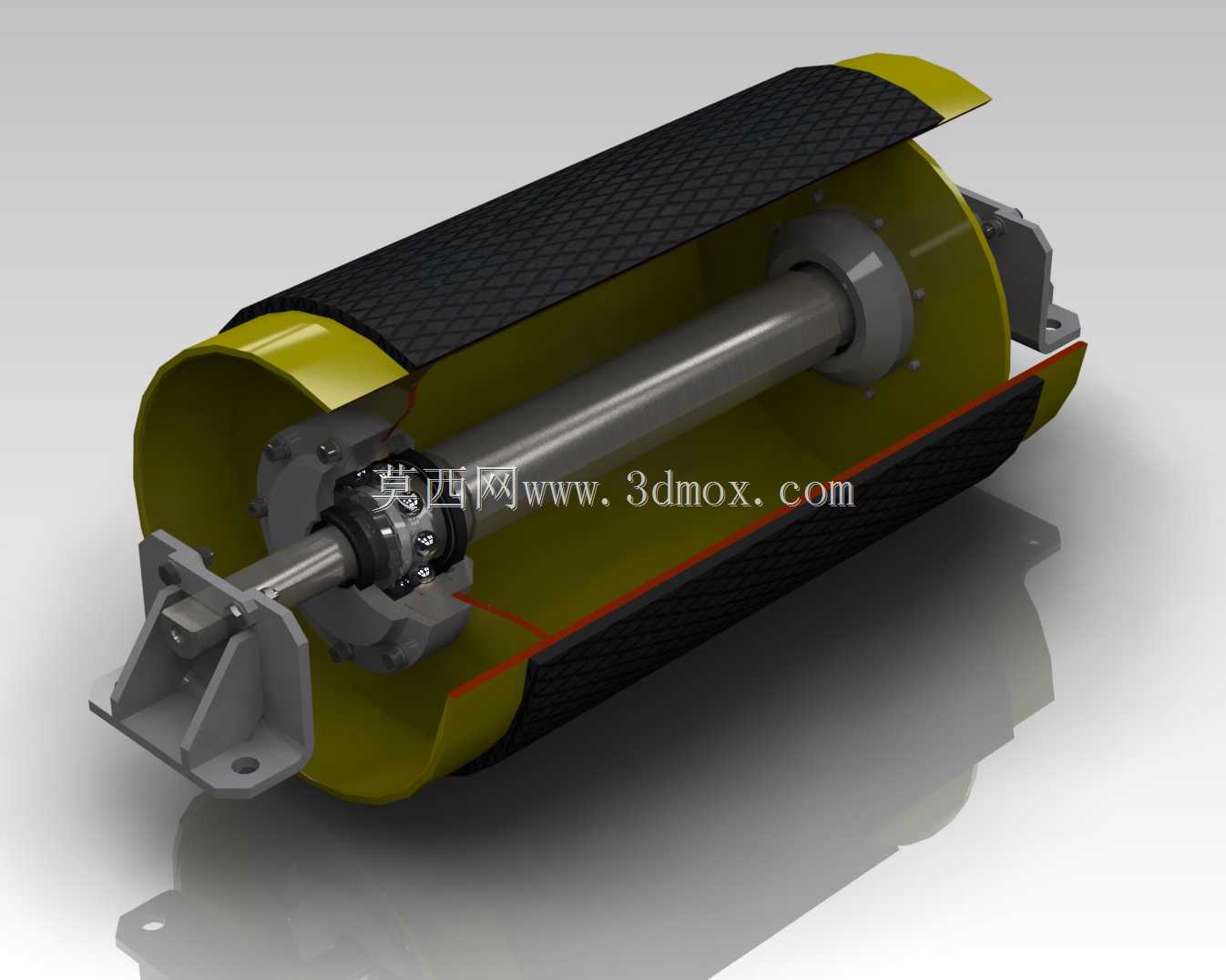

在散料输送、成件物料转运的工业场景中，带式输送机的传动滚筒是传递牵引力的核心承载部件，直接决定整条输送线的负载能力与运行稳定性，常见于矿山物料输送、港口散货装卸、工厂生产线物料转运、仓储物流分拣线等场景，承担着将驱动装置输出扭矩传递至输送带，带动带面承载物料完成长距离输送的核心作用。该滚筒采用铸焊结合的筒体结构，外部包覆菱形花纹橡胶层，橡胶层与筒体通过冷粘工艺结合，既可以增大滚筒与输送带之间的摩擦系数，避免重载启动时输送带出现打滑丢转的问题，也能缓冲物料下落时对筒体表面的冲击，减少硬质物料对金属筒体的磨损，延长滚筒整体的服役周期。筒体两端采用胀套连接的轴系固定结构，区别于传统键连接的装配形式，胀套结构可以实现轴与轮毂的无键连接，消除键槽带来的应力集中问题，同时方便现场安装时的对中调整，降低装配难度，也便于后期维护时的部件拆解更换。两侧的轴承座采用剖分式安装支座，支座上预留的安装孔位匹配通用带式输送机的机架安装尺寸，安装时可通过调整支座垫片厚度来校准滚筒的水平度，避免输送带运行时出现跑偏的问题。轴系内部采用双列调心滚子轴承，能够承受径向载荷与一定的轴向载荷，适配长距离输送线中输送带张力波动带来的复合受力，轴承端盖设置有多层密封结构，可阻挡输送场景中的粉尘、水汽进入轴承腔体，避免润滑脂被污染失效，适应矿山、港口等多粉尘的户外作业环境。筒体的直径设计匹配对应规格输送带的弯曲半径要求，避免输送带绕经滚筒时出现过度弯折，降低带芯的疲劳损伤，筒体外径的圆柱度公差控制在合理范围内，保证运行时输送带各点线速度一致，不会出现局部蠕动磨损。滚筒的整体安装边界预留了足够的机架连接空间，支座的安装孔距符合行业通用的安装尺寸规范，可直接替换同规格的常规传动滚筒，无需对原有输送机机架进行二次改造，适配绝大多数通用带式输送机的安装需求。在设计过程中，通过对筒体受力的有限元校核，优化了筒体壁厚与辐板的连接结构，在保证整体刚度满足重载输送要求的前提下，尽可能降低滚筒的整体自重，减少驱动装置的无效负载，同时轴的阶梯结构设计充分考虑了轴承、胀套、密封件的装配顺序，各轴段的倒角、退刀槽尺寸符合机械加工的工艺要求，降低加工难度，提升部件的加工良品率。
