建筑暖通系统HVAC布线管道三维设计

　　在商用建筑、工业厂房的暖通系统搭建环节，HVAC管道的布线设计直接决定整个通风空调系统的送风效率、压损控制与后期运维便捷性，这套三维布线路径完整还原了多层框架结构内的风管走向逻辑，覆盖主送风管道、分支管路、弯头转向、变径衔接等全流程管路构件。从实际工程落地的角度看，这类管道布线首先要匹配建筑内部的梁柱结构、吊顶标高与其他机电管线的排布边界，避免施工阶段出现管线碰撞问题，设计阶段通过三维布线的方式，能够提前校验每一段风管的安装空间，预留出足够的法兰连接、保温层包覆与后期检修的操作间隙。

　　这套管路的设计思路遵循暖通系统的气流组织原则，主风管沿建筑顶部的结构主梁下方铺设，保证整体管路的标高一致性，减少不必要的上下弯折带来的风阻损耗；分支管路根据各个功能区域的送风量需求匹配对应管径，在管路转向位置采用圆弧弯头替代直角弯折，降低气流通过时的局部阻力，同时在管路与建筑框架的衔接位置预留固定支架的安装点位，支架间距符合风管安装的荷载要求，避免长期运行出现管路变形、接缝漏风的问题。

　　从安装边界来看，主风管的截面尺寸匹配对应机组的送风出口规格，管路整体与建筑墙体、顶部结构的间隙满足保温层施工要求，所有管路接口的位置对齐后续风口安装的定位点，分支管路的走向避开建筑内的电气桥架、消防管线等其他机电系统的铺设路径，三维布线过程中已经完成了硬碰撞、软碰撞的校验，既保证管路自身的连接密封性，也不会挤占其他专业的施工空间。在功能特性上，这套布线路径兼顾了送风均匀性与管路成本控制，通过合理的变径设计平衡各个支路的送风压力，避免出现远端风口风量不足、近端风口风速过大的问题，管路的固定点位排布考虑了风管运行时的振动传导，在支架与风管接触位置预留减震垫的安装空间，降低系统运行时的结构传声。

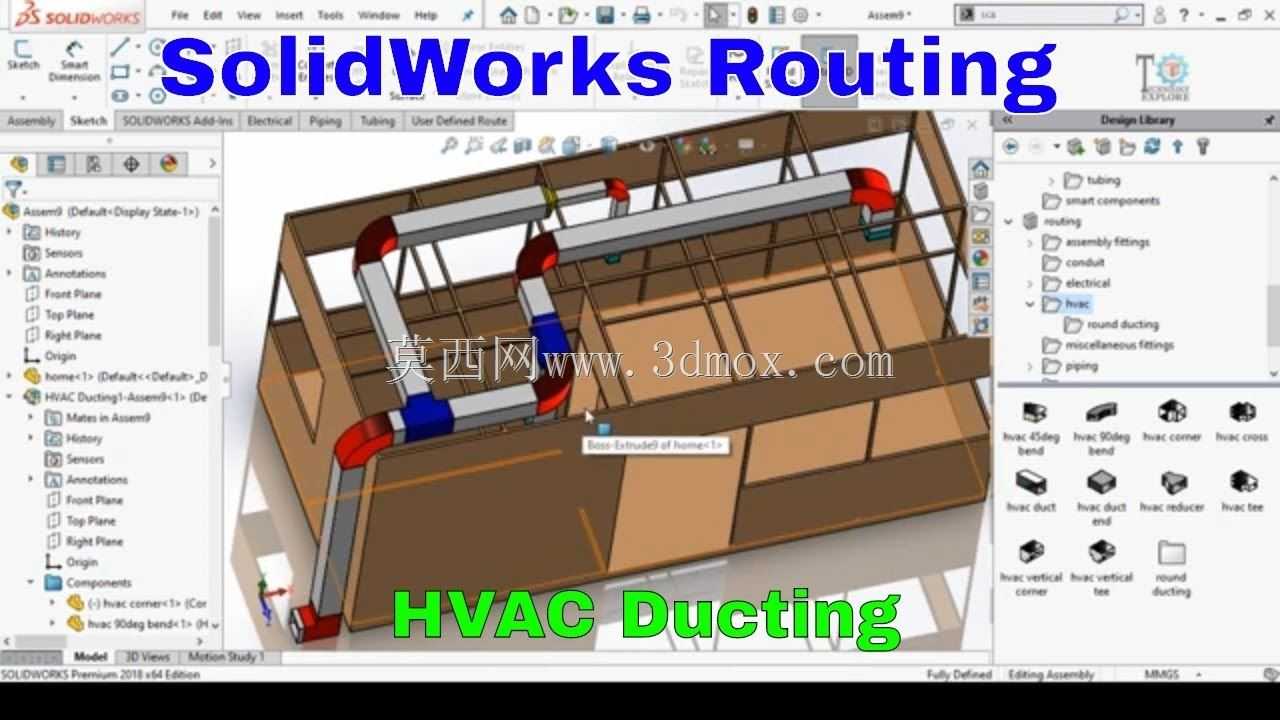

　　实际工程应用中，这类三维布线模型能够直接导出管路的分段加工尺寸，指导车间进行风管的预制加工，减少现场切割、拼接的工作量，同时可以配合施工模拟动画，给现场安装人员做技术交底，明确每一段管路的安装顺序、连接方式与固定要求，避免施工过程中出现管路接反、标高错误的问题。对于暖通设计从业者来说，这类布线模型的参考价值在于，它完整呈现了Routing模块下布管的逻辑：先确定整体的管路走向骨架，再加载对应的风管构件自动完成衔接，之后根据实际空间调整弯折角度与分支位置，最后校验所有管路的安装间隙与碰撞情况，整个过程完全贴合实际工程的设计流程，不是脱离施工需求的理想化建模。

　　在不同的应用场景下，这类HVAC管道布线可以根据建筑的层高、防火分区划分、防排烟要求调整管路的材质与壁厚，比如排烟系统的风管需要采用防火板材，管路的密封等级也要对应提升，而常规舒适性空调的风管则可以采用镀锌钢板材质，兼顾成本与防腐需求。这套模型里的管路排布逻辑，同样适用于旧建筑暖通改造项目的管线设计，在原有建筑结构的空间限制下，通过三维布线找到最优的管路走向，最大化利用吊顶内的有限空间，避免改造过程中破坏原有建筑结构或者其他已有机电管线。
