重力轮运动仿真结构设计方案

在机械原理验证与教学演示场景中，重力轮这类依靠重力差实现力矩输出的结构，常被用于基础力学原理的具象化展示，也会作为趣味机械装置的核心结构出现在科普展项、教学实验台的设计中。很多刚接触机构运动分析的工程师，容易陷入“重力轮可实现永动”的认知误区，而通过三维建模配合运动仿真模块开展分析，能够直观呈现结构在真实物理条件下的受力、运动状态，避免原理性设计错误。

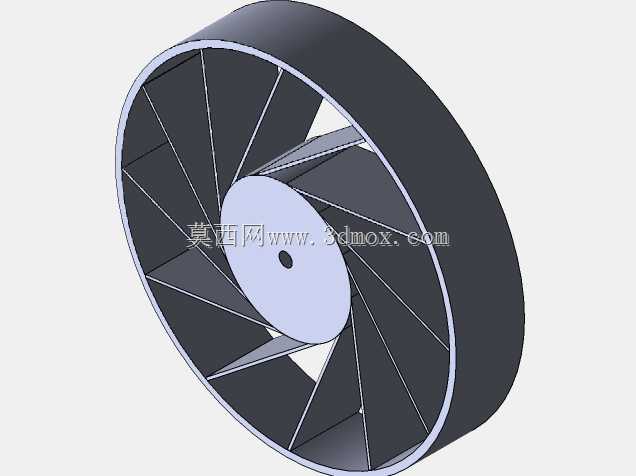

从结构设计逻辑来看，这套重力轮采用轮辐式主体框架，轮缘与中心轮毂之间通过多根倾斜布置的辐条连接，每根辐条的导向槽内放置可沿槽体滑动的配重球体，辐条的倾斜角度经过反复校核，确保轮体转动过程中，处于轮体一侧的配重球会沿槽体向轮缘方向滑动，增大力臂长度，另一侧的配重球则向轮毂方向滑动，缩短力臂长度，以此形成持续的单侧力矩差。在实际建模过程中，需要重点关注辐条导向槽的截面尺寸与配重球体的配合间隙，间隙过小会导致球体滑动卡滞，无法顺利实现位置切换，间隙过大则会导致球体在槽内出现不必要的晃动，影响运动仿真结果的准确性，通常按照基孔制间隙配合H8/g7的精度等级来设定配合参数，既能保证滑动顺畅，也能控制晃动量在合理范围内。

考虑到这类结构多用于教学演示场景，整体安装边界需要适配常规实验台的安装尺寸，轮体的外径通常控制在300mm至500mm区间，轮毂的中心孔径预留20mm至30mm的安装空间，可直接与标准实验台的转动轴配合，不需要额外定制转接件。轮体的厚度根据配重球体的直径设定，一般比球体直径大2mm至3mm，保证球体在槽内滑动时不会出现轴向窜动，同时也能控制整体结构的重量，方便搬运与安装。

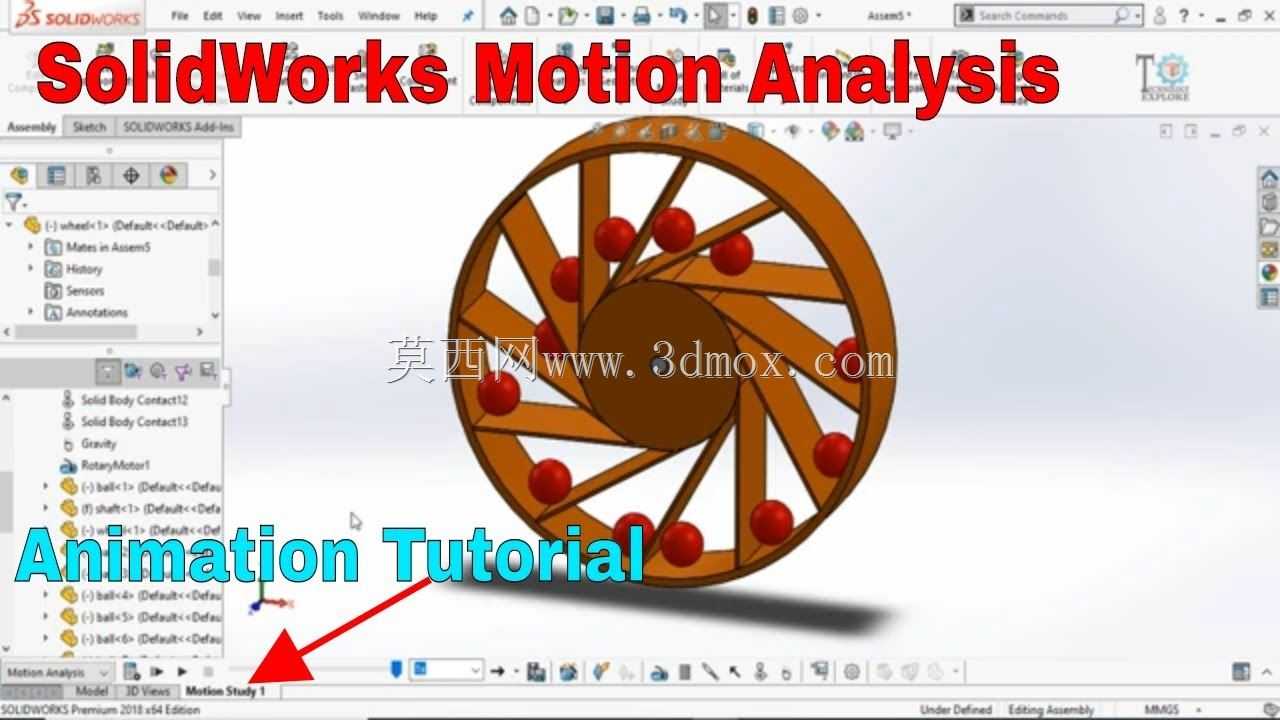

开展运动仿真分析时，需要先给所有零部件赋予真实的材料属性，轮体主体结构采用ABS工程塑料材质，配重球体采用45号钢材质，保证重力参数与实际物理状态一致，同时给转动副添加真实的摩擦系数，轴承位置的摩擦系数设定为0.001，配重球体与辐条槽的接触摩擦系数设定为0.1，还原真实的阻力损耗。很多新手在做这类仿真时会忽略摩擦参数的设置，得出重力轮可以持续转动的错误结论，实际上在真实物理环境中，摩擦阻力、空气阻力的存在会不断消耗系统能量，轮体的转动幅度会逐渐衰减，最终停在力矩平衡的位置，这也是通过仿真需要验证的核心结论。

在结构细节设计上，辐条导向槽的两端需要设置限位结构，避免配重球体在滑动过程中脱出轮体，限位结构采用圆弧过渡设计，减少球体碰撞时的冲击力，同时也能降低碰撞产生的噪音，适配教学场景的使用需求。轮体的轮缘位置做圆弧倒角处理，避免安装调试过程中尖锐边角划伤操作人员，轮毂位置设置键槽结构，与转动轴通过平键连接，保证扭矩传递的可靠性，不会出现轮体与转轴相对滑动的情况。

从实际应用延伸来看，这类重力轮结构虽然无法实现持续的动力输出，但其力矩差的设计思路可以应用在低功耗的重力驱动指示装置上，比如一些不需要外接电源的机械式转速指示牌、重力式阻尼装置，通过调整配重球体的重量、辐条的倾斜角度，可以调整力矩差的大小，匹配不同的阻尼需求。在建模过程中可以通过参数化设计的方式，将辐条角度、球体直径、轮体半径等参数设置为可变量，快速调整参数生成不同规格的结构方案，不需要重复开展基础建模工作，提升设计迭代效率。

需要注意的是，这类结构的设计核心不是为了实现持续转动，而是通过直观的结构展示重力力矩的变化原理，所以在建模时不需要刻意追求无摩擦的理想状态，反而要尽可能还原真实的物理约束条件，让仿真结果能够指导实际的教具制作，确保加工完成的实物与仿真结果一致，避免出现实物与仿真运动状态不符的情况。在安装边界的设定上，还要考虑轮体转动时的安全防护空间，轮体外侧预留至少50mm的安全间隙，避免转动过程中与周边的实验架、其他教具发生碰撞，整体支架的重量要足够，避免轮体转动时的重心偏移导致整个装置倾翻，通常支架的重量设定为轮体总重量的1.5倍以上，保证放置稳定性。
