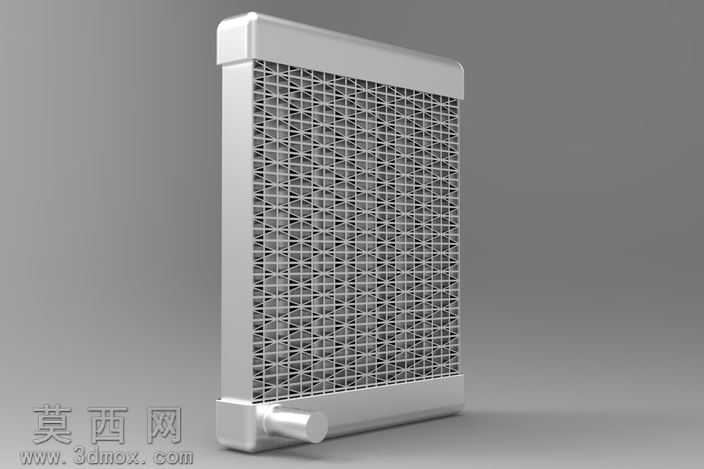

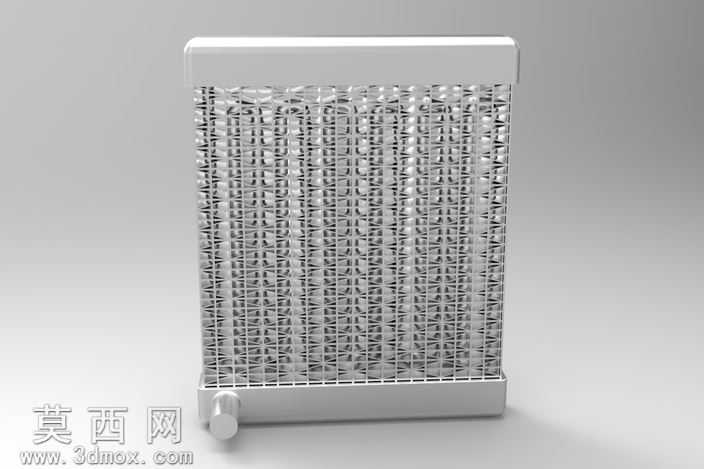

车用散热换热装置三维结构设计模型

本模型为车用换热散热装置的三维结构设计，整体采用规整的长方体立式布局，建模过程中优先还原产品的实际功能结构，将整体拆分为上下端密封集流腔体、侧边支撑边框、中部密集换热芯体、侧部流体接口四个核心模块逐一构建。建模阶段先通过基准面定位确定整体外轮廓尺寸，绘制上下端盖的封闭截面草图，拉伸生成带密封边沿的集流结构，保证腔体的封闭性与安装定位的合理性；侧边支撑边框采用薄壁拉伸特征构建，在边框与芯体的衔接位置预留均匀的装配卡槽，还原实际产品中边框对芯体的包裹固定作用。中部换热芯体是模型的核心结构部分，采用阵列特征完成密集网格状换热通道的构建，先绘制单个换热单元的截面轮廓，通过线性阵列与方向约束完成整面芯体的排布，保证每一处换热格栅的间距均匀、结构规整，还原真实换热器芯体的大接触面积设计逻辑，满足热交换过程中流体与换热面充分接触的功能需求。侧部的流体接口采用凸台拉伸与圆角过渡处理，还原接口与集流腔体的平滑衔接结构，避免流体流通时的结构突变。材质与渲染阶段，为整体模型赋予哑光银灰色金属材质，模拟铝合金换热部件的真实质感，调整材质的粗糙度与反光参数，避免过度反光遮挡结构细节；渲染时采用柔和的侧方打光方案，让光线穿过芯体格栅形成自然的明暗层次，清晰展现芯体的通透结构与各部件的装配关系，同时为地面添加柔和的投影效果，增强模型的立体感与真实感。设计思路上以热传递有限元分析的基础需求为核心，简化了非核心的细小工艺结构，保留了换热功能对应的全部关键结构特征，模型结构规整无冗余特征，既可以用于热传递仿真分析的基础几何载体，也可作为车用换热系统的结构展示模型，清晰呈现这类紧凑型换热器的布局逻辑与结构特点，帮助理解换热装置的工作原理与结构组成。
