真空吸尘器织物阀门替换结构设计

家用真空吸尘器在日常使用场景中，软管与吸头衔接处的织物阀门是控制气流通断、保障负压吸力的核心部件，长期弯折、反复开合以及毛发、纤维类杂物的缠绕拉扯，极易造成原有阀片磨损、卡滞甚至破损，直接导致设备吸力衰减、漏风异响，不少用户会选择替换故障阀门而非整机更换，这类替换件的结构适配性直接决定维修后的使用体验。

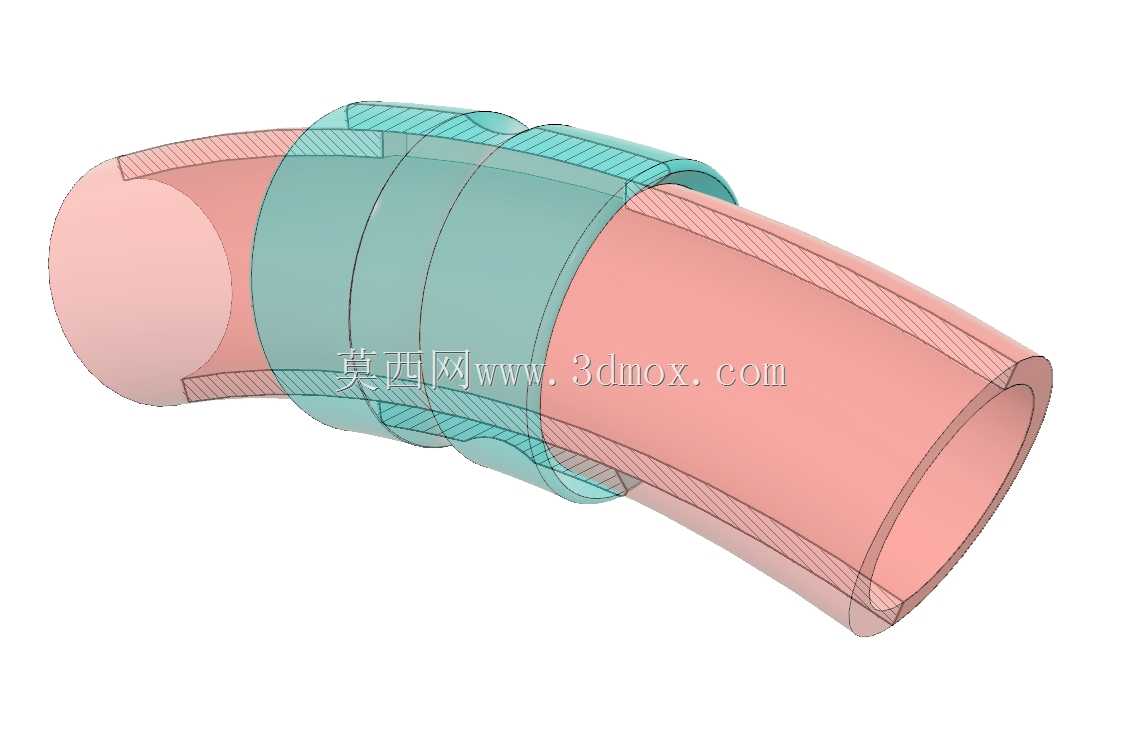

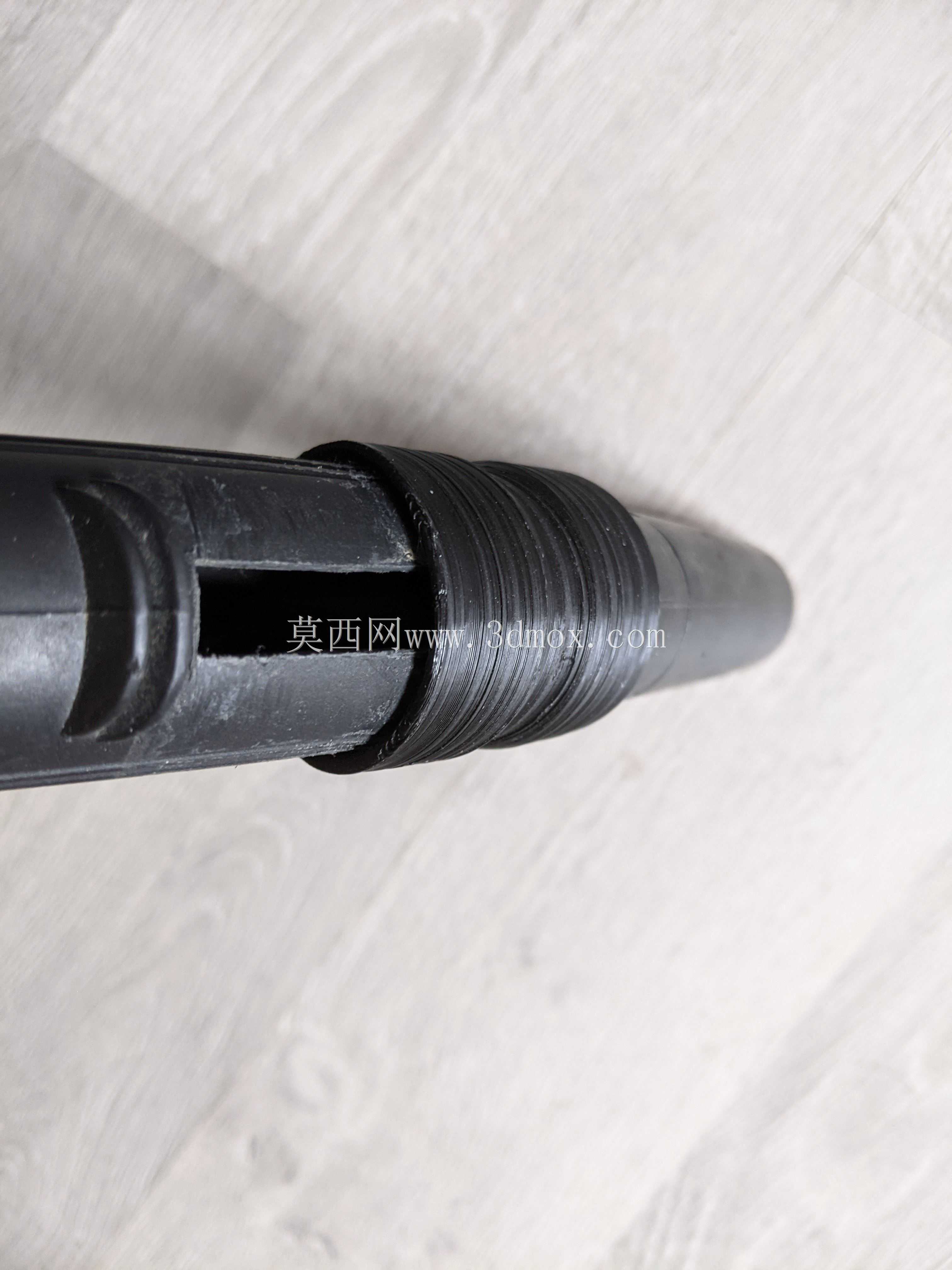

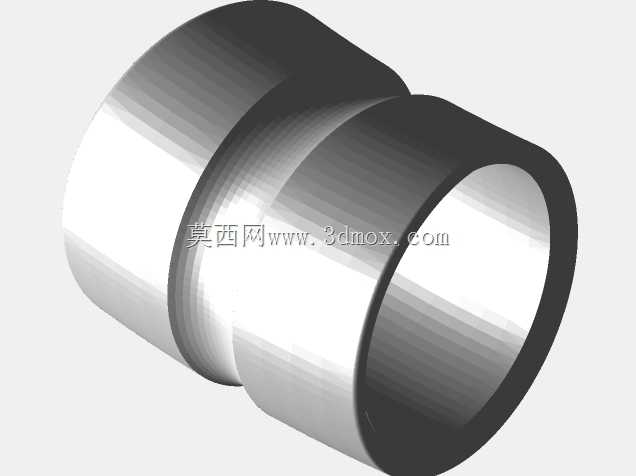

这款替换阀门的设计完全围绕家用吸尘器软管的实际安装边界展开，整体采用套环式结构嵌套在软管外壁，不需要对原有软管进行裁切、扩孔等破坏性改造，安装时只需将阀座顺着软管端部滑入至原有阀门的安装卡位即可，阀座内径与常规家用吸尘器32mm标准软管外径做了过渡配合公差控制，滑动过程顺畅无卡滞，到位后依靠阀座内侧的环形凸台与软管外壁的定位凹槽卡合，不需要额外打胶固定，后期再次维护拆卸也十分方便。

功能层面，设计团队针对原有阀门容易缠绕毛发的痛点做了结构优化，摒弃了原有多片式阀片的铰接结构，采用一体化的柔性织物阀片，阀片开合端做了圆弧收边处理，没有突出的铰接轴、卡扣等容易勾挂毛发的结构，气流通过时阀片在负压作用下自动闭合密封，停机时阀片依靠自身弹性复位，闭合瞬间能产生清晰的反馈触感，提示用户阀门已完全锁止。密封性能上，阀片与阀座的贴合面做了整圈的微压密封筋，闭合状态下能承受吸尘器最大工作负压下的漏气量要求，不会出现漏风导致吸力损失的问题。

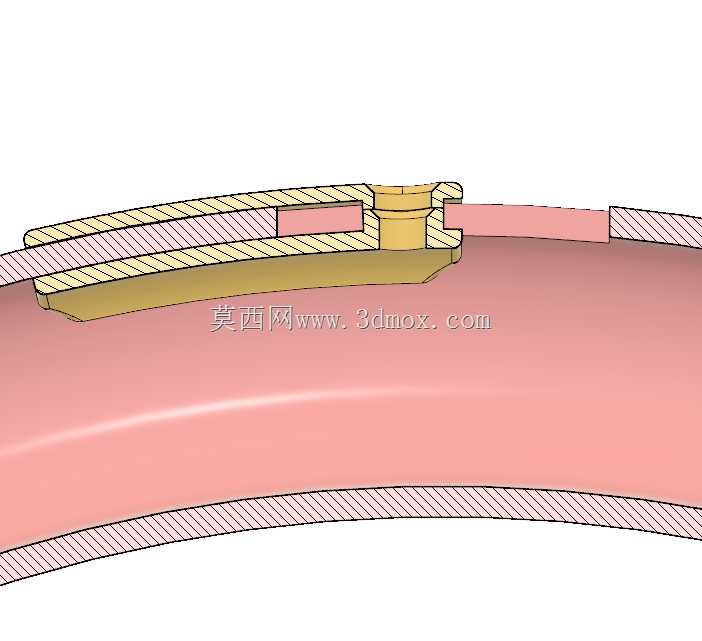

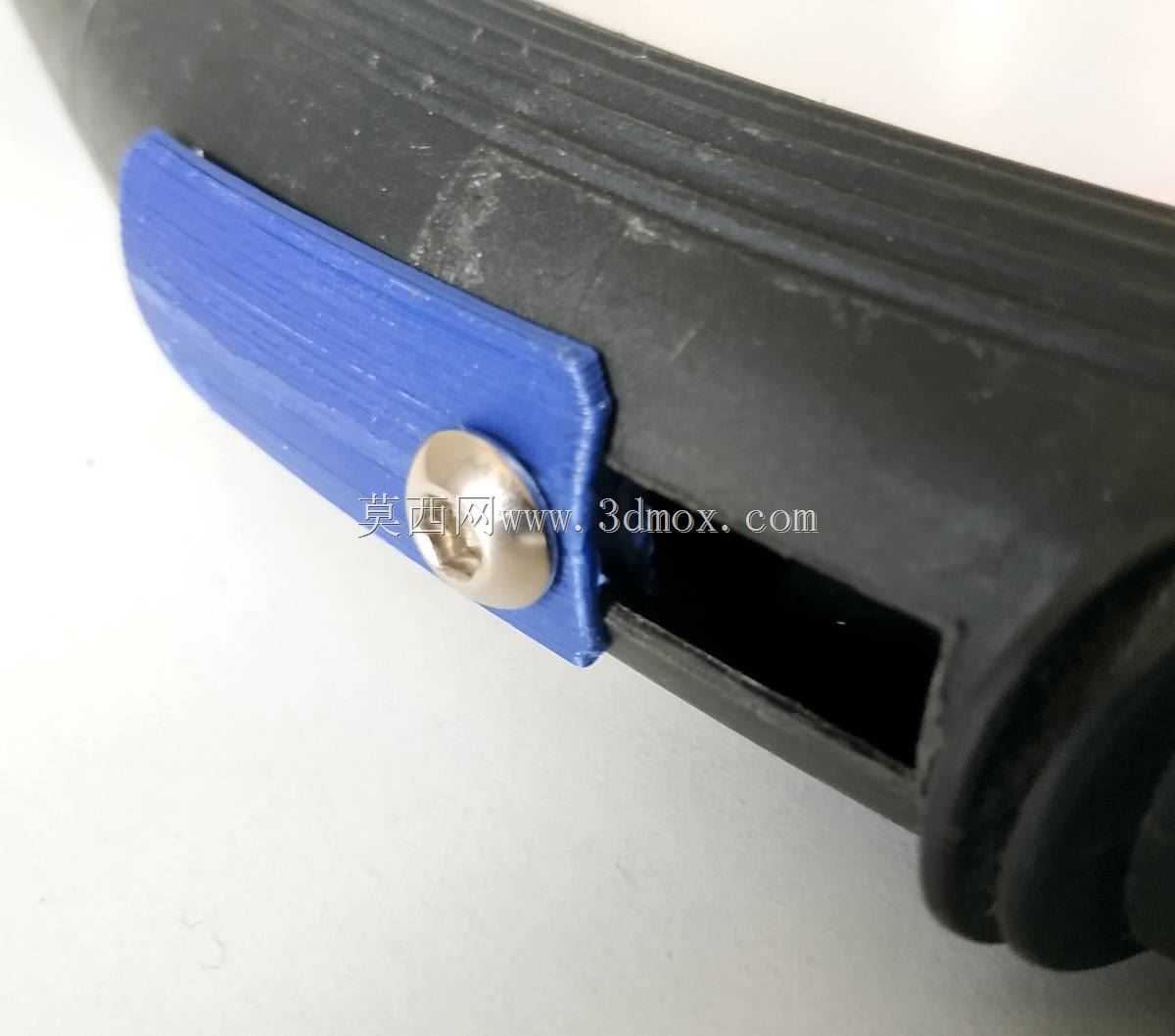

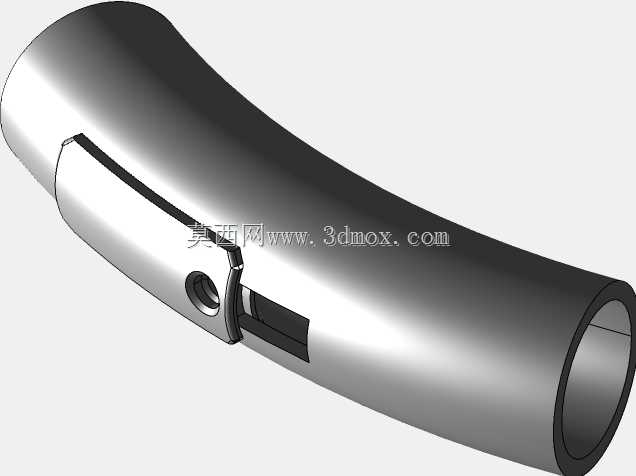

设计过程中也充分考虑了小批量制作的工艺可行性，整个结构除了一枚用于锁止阀座轴向位置的紧定螺钉外，其余部件均为一体化结构，不需要额外的支撑结构就能完成制作，阀片的织物材质选用了耐磨、抗拉伸的高密度涤纶织物，反复弯折上万次也不会出现纤维断裂、密封失效的问题，同时织物表面的顺滑涂层能减少毛发、纤维的附着，日常使用中只需要每隔十到二十次使用后，用毛刷简单清理阀片表面附着的杂物即可，不需要频繁拆解维护。针对原有阀门容易卡入毛发导致软管堵塞的问题，阀片的开合角度做了限位设计，最大开合角度下阀片与软管内壁的间隙控制在5mm以内，既不会阻碍大颗粒杂物的通过，也不会让过长的毛发顺着阀片间隙卷入软管内部造成堵塞，实际使用中能有效降低软管堵塞的概率。安装尺寸上，整个替换阀门的轴向长度控制在45mm以内，安装后不会突出软管接头过多，不会影响吸头、延长杆等原有配件的正常衔接，阀座的外壁做了防滑纹理处理，安装时不需要借助工具，徒手就能推到位，最后拧紧紧定螺钉即可完成整个替换过程，普通用户在家就能操作，不需要专业的维修工具与技能。
