适配Wiko手机的外接电池充电治具

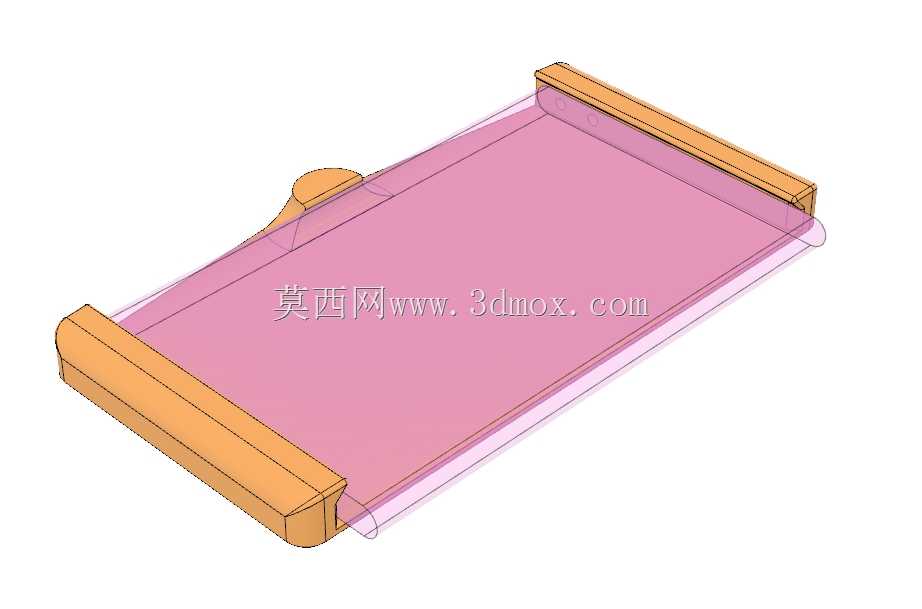

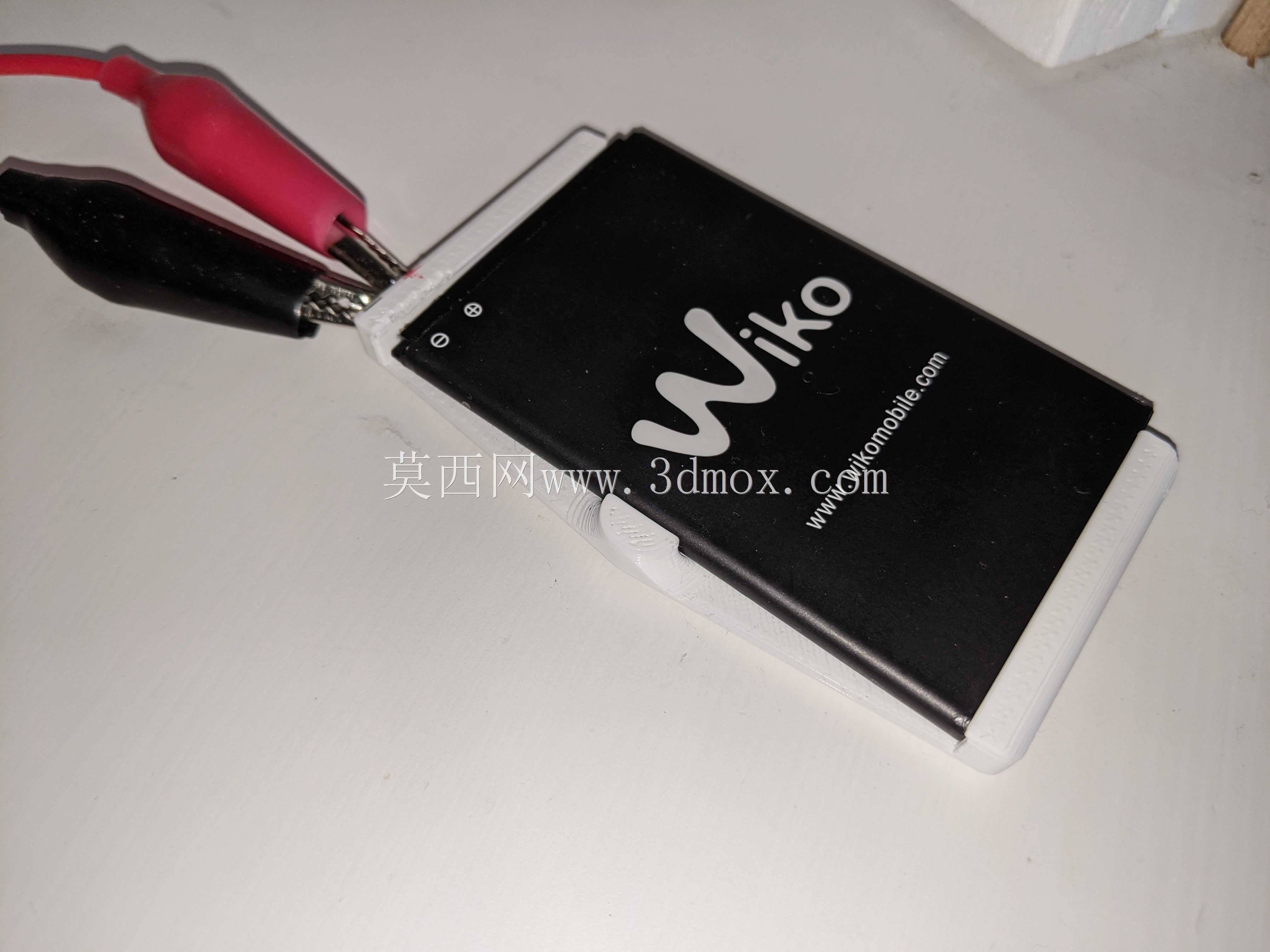

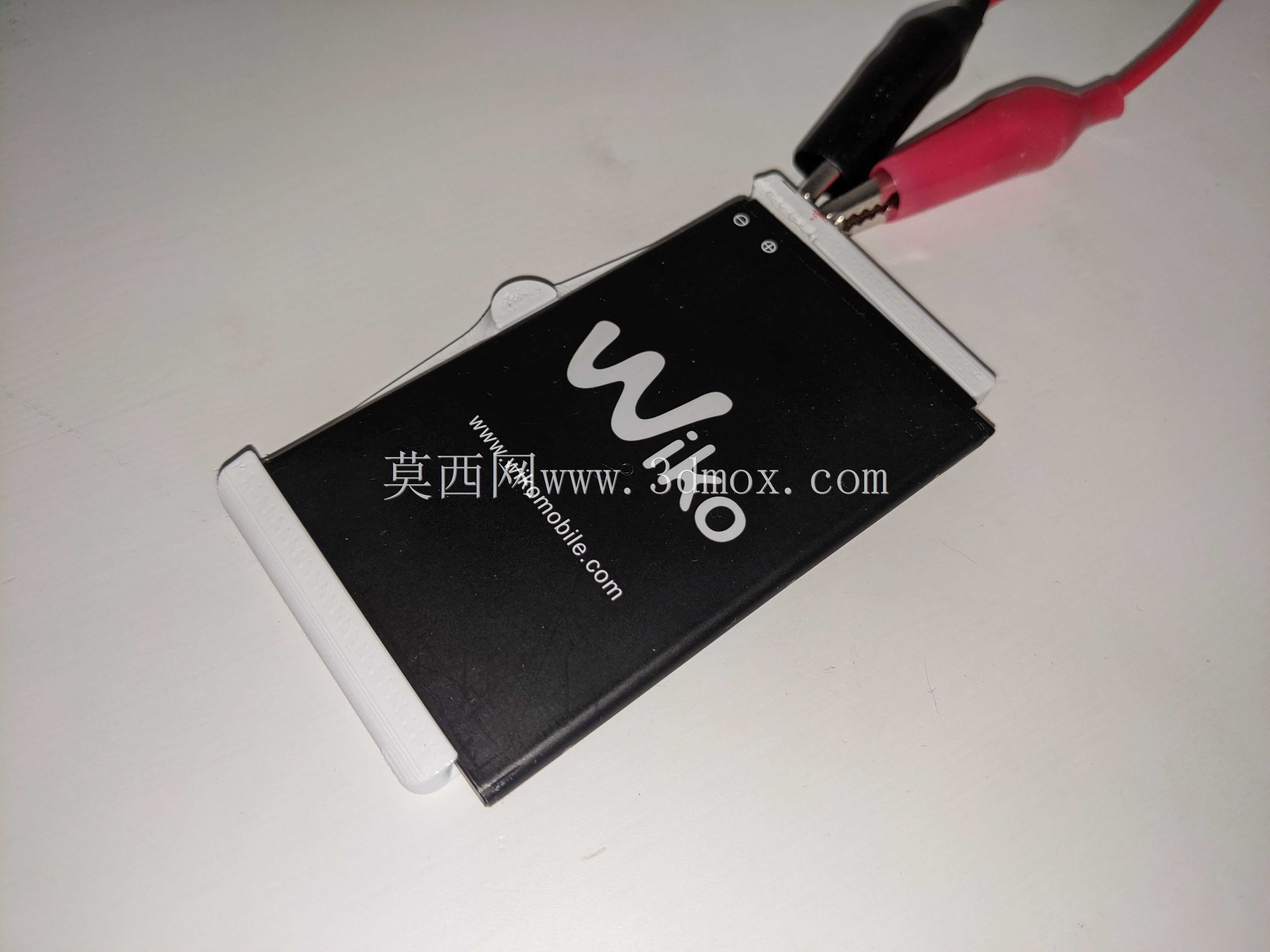

在日常手机维修、老旧机型应急供电场景中，不少microUSB接口损坏的手机无法通过常规接口完成充电或临时供电，尤其是部分小众机型缺乏现成替换接口配件，直接外接电池触点供电就成了低成本的应急解决方案，这款外接电池充电治具就是针对这类需求设计的结构件。从结构设计逻辑来看，治具没有采用复杂的卡扣锁紧结构，而是选用标准M2螺钉作为触点压紧元件，螺钉端部直接抵压电池接触垫，既可以通过调整螺钉旋入深度适配不同厚度的接触垫片，也能保证触点接触压力稳定，避免大电流供电时出现接触打火、压降过大的问题。治具的适配边界做了明确的尺寸限定，可兼容长度80mm、厚度5mm的手机电池，电池宽度方向没有设置限位结构，也就是说只要长度、厚度符合参数要求，不同宽度的同规格电池都能装夹使用，适配灵活性更强。触点位置的设计参考了常规手机电池的触点排布规律，将接触垫设置在治具单侧边缘4mm与10mm的位置，刚好对应多数同尺寸手机电池的正负极触点位置，装夹时不需要反复调整对位，只要将电池推入治具到底就能让触点自然对齐，减少装夹调整时间。治具的供电端采用外露接线结构，可以直接搭配鳄鱼夹连接4.3V、2A输出规格的可调电源使用，不需要额外焊接专用接插件，维修人员可以根据手头的现有电源灵活接线，不管是临时给手机供电导出数据，还是给无保护板的电池做小电流补电都能适用。从实际使用场景来看，这类治具除了维修场景使用，也适合数码爱好者做老旧机型改装、电池性能测试时使用，结构没有多余的冗余设计，所有装夹结构都围绕快速对位、稳定接触两个核心需求设计，没有多余的装饰性结构，3D打印成型后只需要预装两颗M2螺钉、粘贴铜质接触垫就能直接投入使用，不需要后续二次机加工，打印成型的良率高，装夹电池时不会刮花电池表面的塑封层，长期使用也不会因为反复装夹出现结构松动。
