轻量化镂空结构金属连接支座设计

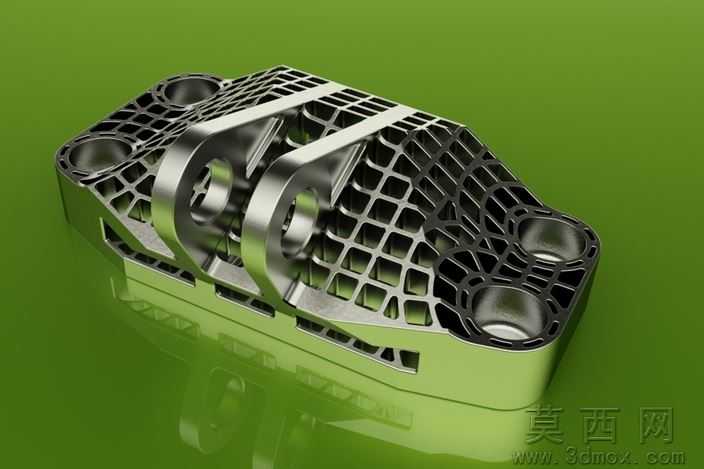

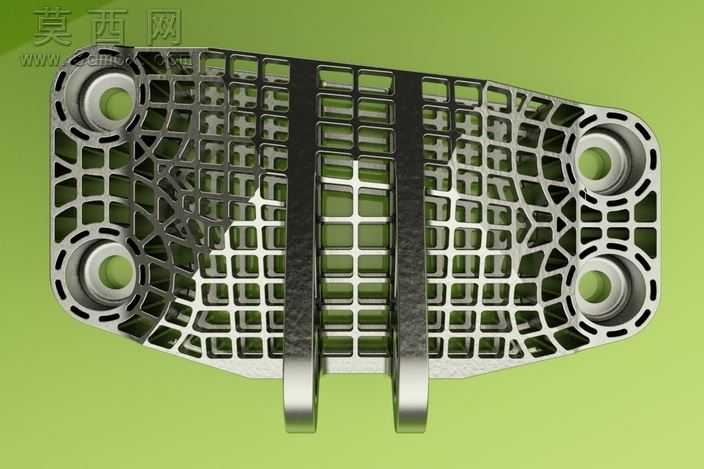

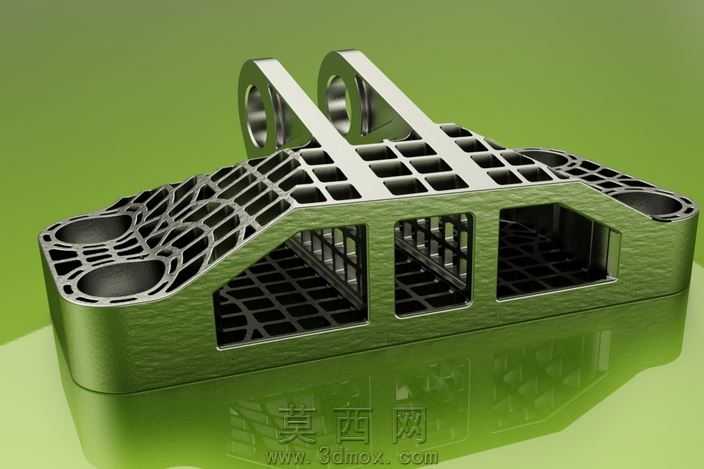

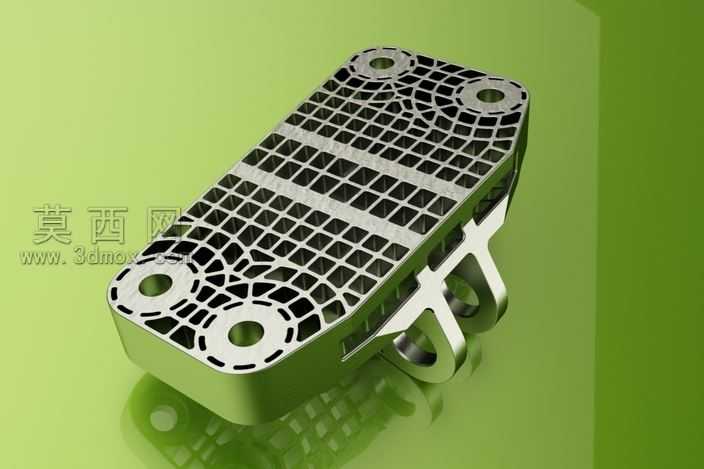

本作品为采用拓扑优化思路完成的轻量化金属连接支座三维建模设计，整体建模过程围绕结构性能与减重目标的平衡展开，在三维建模阶段首先完成支座的基础功能面构建，精准定位四个角部的安装孔位与中部的铰接配合结构，保证构件的安装适配性与连接功能完全满足使用要求。建模过程中摒弃传统实心结构的设计思路，在非主要承力区域采用仿生晶格镂空结构进行填充，通过参数化建模方式控制晶格的单元尺寸与壁厚分布，在保证结构整体刚度与强度的前提下最大化去除冗余材料，最终实现了显著的减重效果，相较于同尺寸实心结构减重比例超过九成，最小壁厚控制在0.062毫米级别，兼顾了结构性能与轻量化需求。材质渲染阶段采用金属磨砂质感的材质参数，还原金属机加工构件的真实表面质感，搭配高反射绿色背景突出构件的结构轮廓与镂空细节，光影设置上采用柔和的侧上方主光源搭配环境补光，清晰展现晶格结构的交错层次与安装孔、铰接位的加工细节，让整体渲染效果兼具工业设计的严谨质感与视觉表现力。结构设计上充分考虑力的传递路径，将主要承力筋条沿应力分布方向布置，镂空区域的晶格单元也根据受力大小调整密度，高应力区域加密晶格排布保证承载能力，低应力区域放大晶格尺寸进一步减重，四个角部的安装孔位保留足够的实体安装面，保证螺栓连接时的压紧强度，中部的铰接配合区域保留完整的实体轴孔结构，保证转动配合的精度与耐磨性能。整体设计思路紧扣轻量化工业构件的发展趋势，将拓扑优化、参数化晶格设计与传统机械构件的功能需求相结合，在满足构件所有使用功能的前提下实现极致减重，可应用于对重量控制有严格要求的高端装备、航空航天配套构件等场景，建模过程中所有结构参数都经过受力逻辑校验，不存在结构干涉或者强度薄弱区域，既展现了先进设计方法的优势，也兼顾了机械构件的实用性要求。
