透明塑料冷却储液容器结构设计

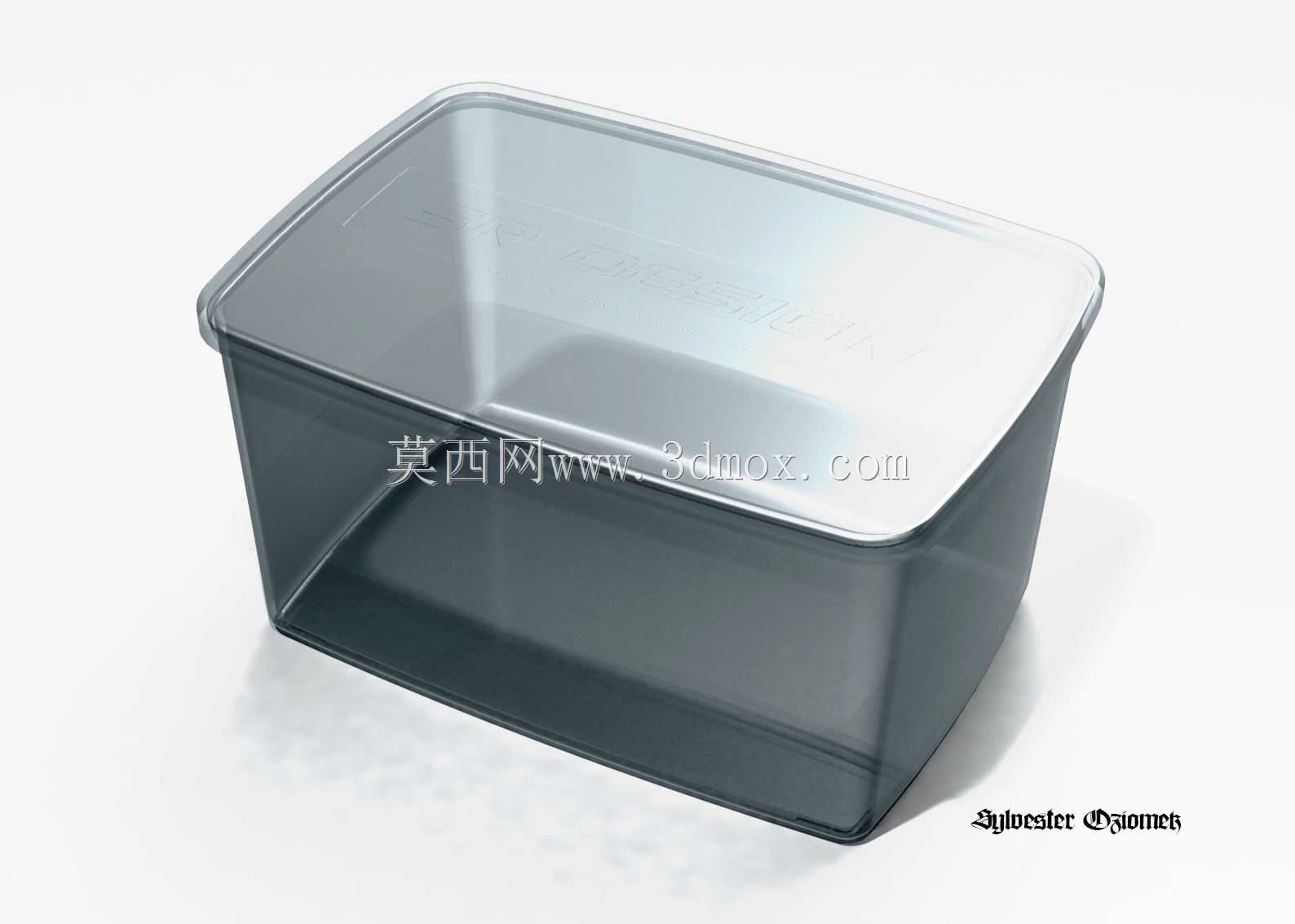

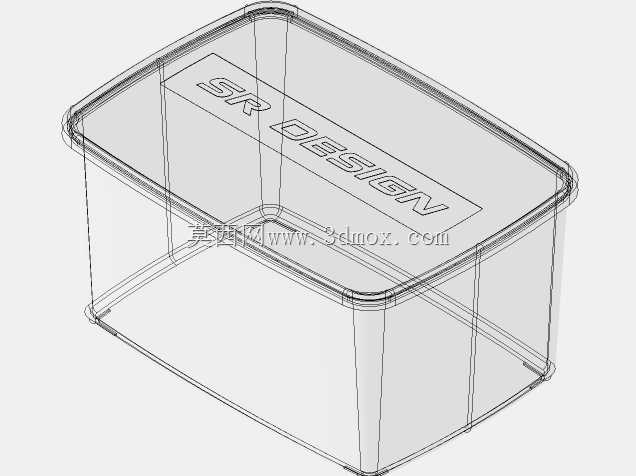

这款透明塑料储液容器，是机床冷却系统配套的储液部件，主要用于金属切削加工场景下存储冷却介质，为数控机床切削区域提供稳定的冷却液供给缓冲，避免冷却泵直接抽取时出现液位波动、吸空等问题，保障切削过程中刀具与工件接触区域的冷却、冲屑效果稳定。容器整体采用圆角长方体构型，上沿做外翻加厚边处理，既可以提升容器整体的结构刚度，减少满液状态下侧壁的形变幅度，也能适配配套的密封盖体，实现搬运、停机状态下的液体密封，防止冷却介质洒落或混入加工碎屑。侧壁采用半透明塑料材质，无需额外加装液位计，操作人员在设备日常巡检过程中，可直接通过侧壁观察容器内剩余冷却介质的液位高度，及时补充冷却液，省去了传统金属储液箱需要开孔安装液位观测装置的工序，也避免了液位计接缝处的渗漏风险。容器底部做了微幅内凹的加强筋设计，在不增加整体壁厚的前提下，提升了底部的承载能力，满液状态下放置于设备机架的安装位时，不会因为液体重量出现底部鼓胀变形，保证安装面贴合平整，减少运行过程中的振动异响。从安装边界来看，容器的外部轮廓适配多数中小型数控机床的电气柜旁侧预留安装空间，侧壁无外凸的突兀结构，可直接嵌入设备机架的预留卡位，不需要额外设计复杂的固定支架，仅需在上沿外翻边处设置压块即可完成固定，安装拆卸都十分便捷。在设计过程中，所有转角位置都做了大圆弧过渡处理，一方面是为了适配注塑成型的工艺要求，减少注塑过程中的应力集中，避免成品出现开裂、缩痕等缺陷，另一方面圆弧内壁不会残留沉积的加工碎屑，日常维护排放废液时，碎屑可以随废液一同排出，不会在容器内角堆积造成清理死角。容器额定储液容积约5升，能够满足中小型加工中心单班次的冷却循环缓冲需求，进液口与回液口可根据设备管路走向在上盖对应位置开孔适配，不需要对容器主体结构做二次修改，适配性较强。
