四轴步行梁悬架结构设计方案

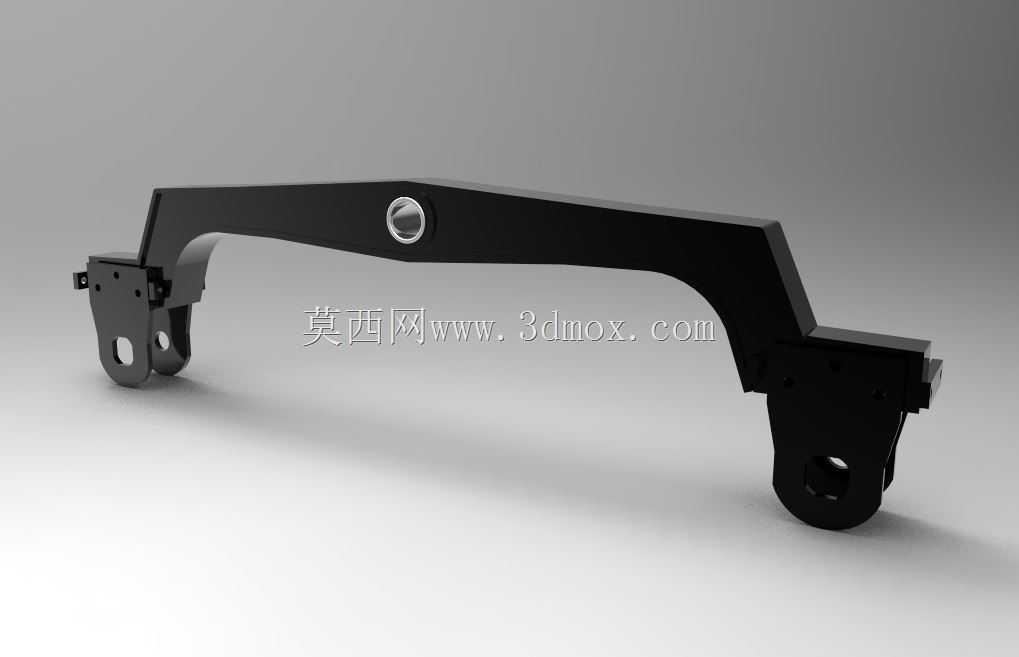

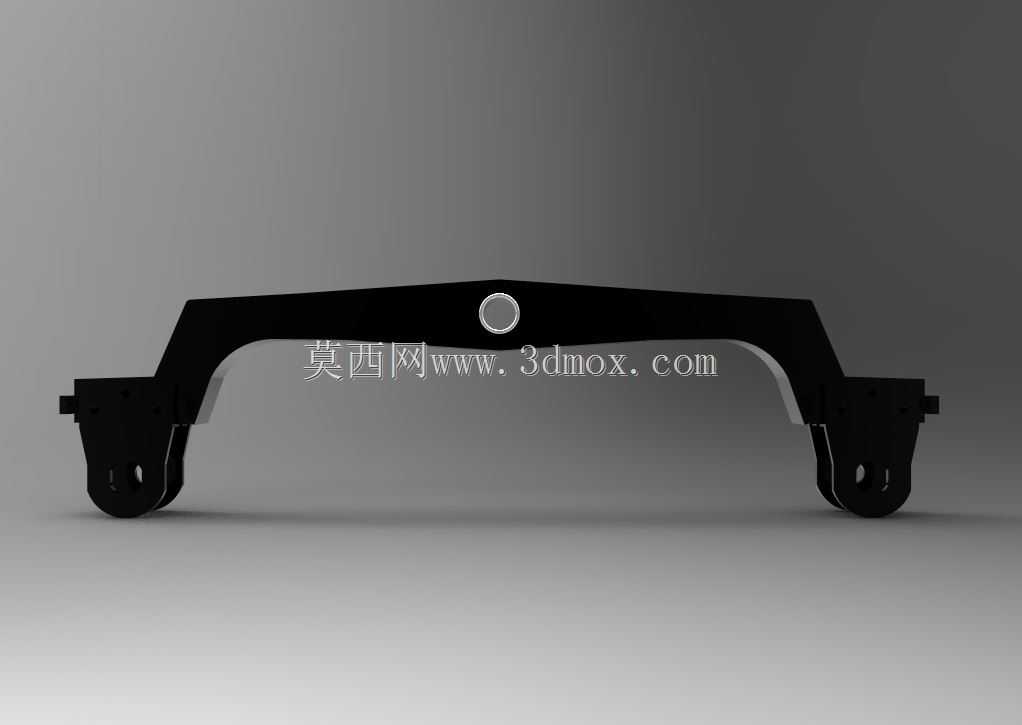

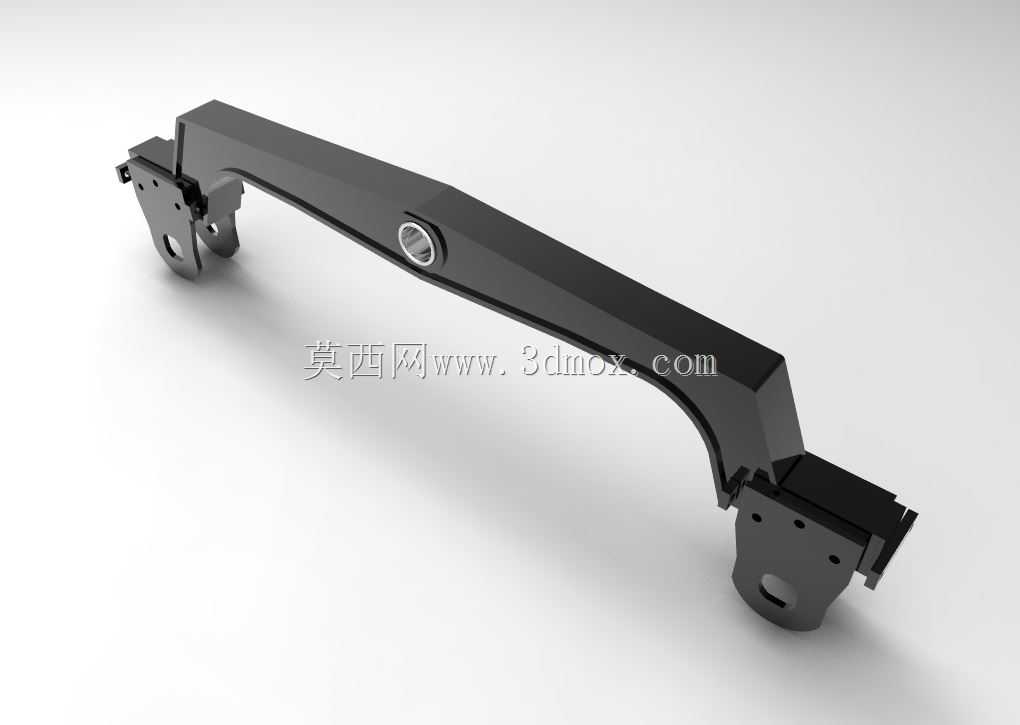

该结构主要应用于多轴特种作业车辆的底盘行走系统，适配非铺装路面的重载通行场景，常见于工程作业车辆、特种运输装备的行走端，能够在路面起伏较大的工况下，保证各轮组接地压力均匀分布，避免单轮悬空导致的牵引力流失或结构过载问题。从功能特性来看，该步行梁作为悬架系统的核心承载构件，一端通过铰接结构连接车轴端安装座，中部预留铰接支点与车架或平衡臂结构相连，两端的安装孔位分别对应轮边总成的连接接口，能够在车辆通过凹凸路面时，绕中部支点做小角度摆动，自动调整两侧轮组的高度差，将车架传递的载荷均匀分配到前后轴的轮组上，降低单轮承受的冲击载荷。设计过程中优先考虑了结构的受力路径优化，整体采用变截面梁结构，在中部铰接位置做了局部加厚处理，对应铰接孔内预留了衬套安装空间，避免长期铰接转动造成的梁体磨损；两端的安装座采用一体化铣削成型的连接耳结构，孔位同轴度公差控制在0.02mm以内，保证轮边总成安装后不会出现偏磨问题。安装边界方面，梁体整体的横向跨度适配四轴车型的轴间距设计，两端连接耳的开孔尺寸匹配常规重载车轴的连接销轴直径，中部铰接点的高度位置经过反复校核，保证悬架上下跳动行程内不会与车架底部的管线、储气筒等附属部件发生运动干涉；梁体下边缘做了圆弧过渡处理，避免车辆通过凸起障碍时梁体底部被剐蹭变形，两侧的减重槽在不降低整体结构强度的前提下，有效降低了构件自身重量，减少了底盘的簧下质量，提升了车辆行驶过程中的平顺性。实际装配时，需要在各铰接位置加注润滑脂，配合防尘密封结构减少泥沙进入铰接缝隙，延长结构的维护周期；梁体表面做了发黑防锈处理，能够适应户外多雨、多尘的作业环境，长期使用不会出现表层锈蚀剥落的问题。在结构受力仿真阶段，针对满载冲击、单侧轮过障、紧急制动等多种极限工况做了应力校核，梁体最大应力位置集中在中部铰接点下方的过渡区域，应力值远低于材料的屈服强度，预留了足够的安全冗余，能够满足重载工况下的长期使用需求。
