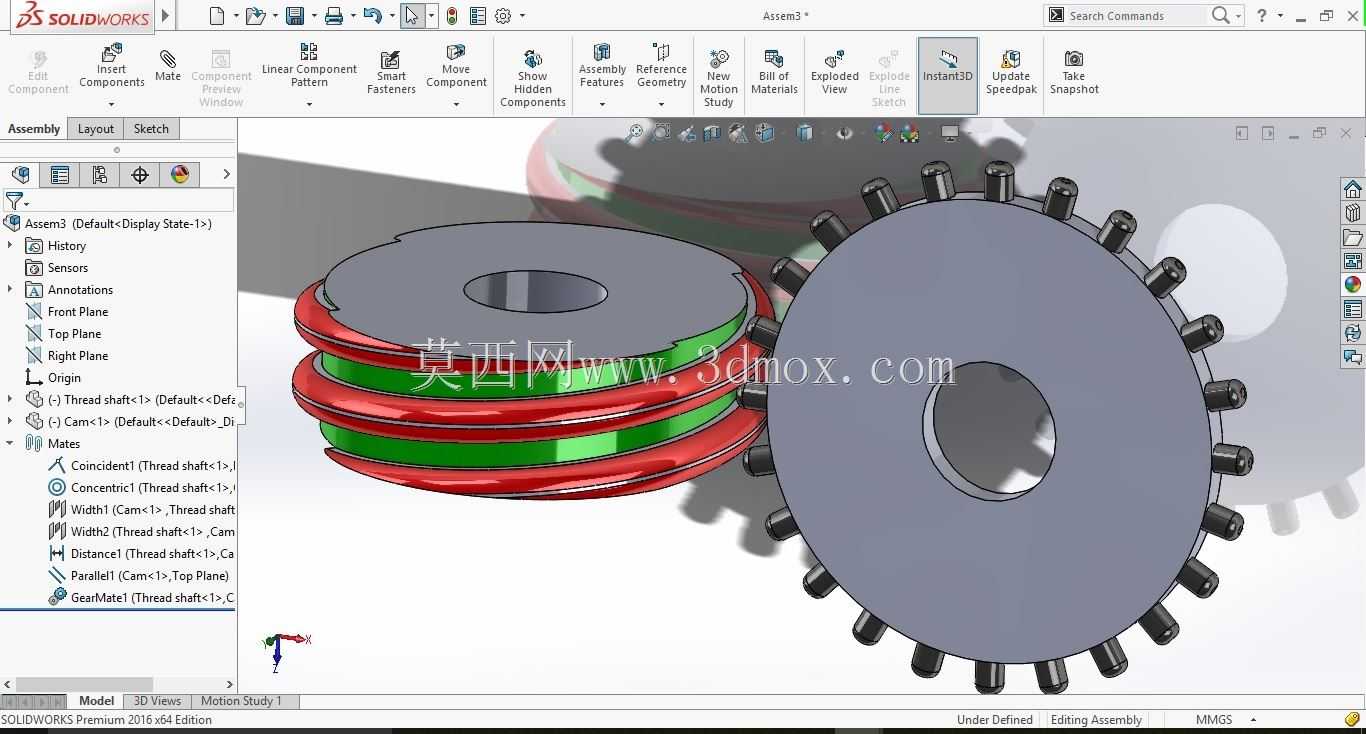

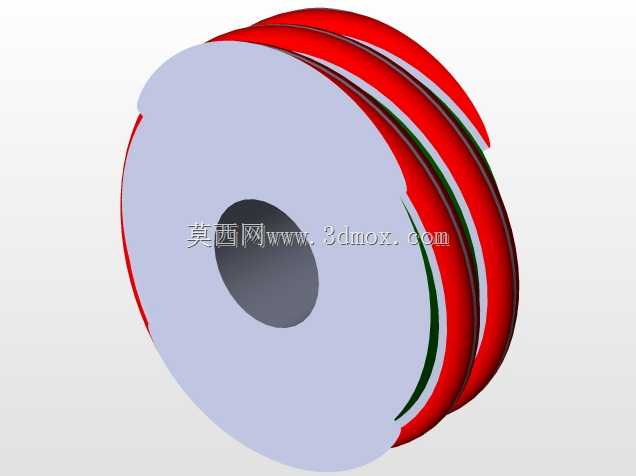

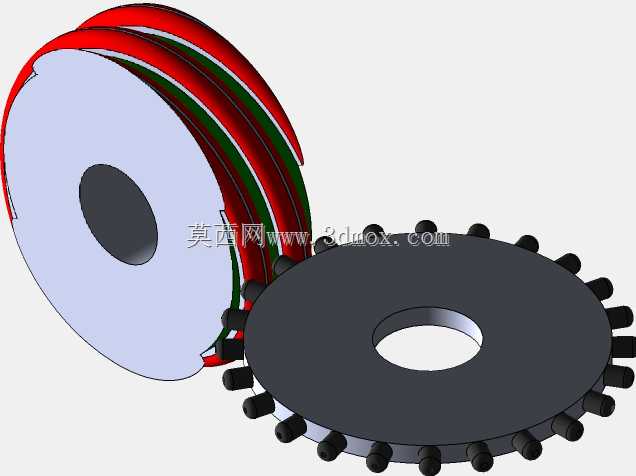

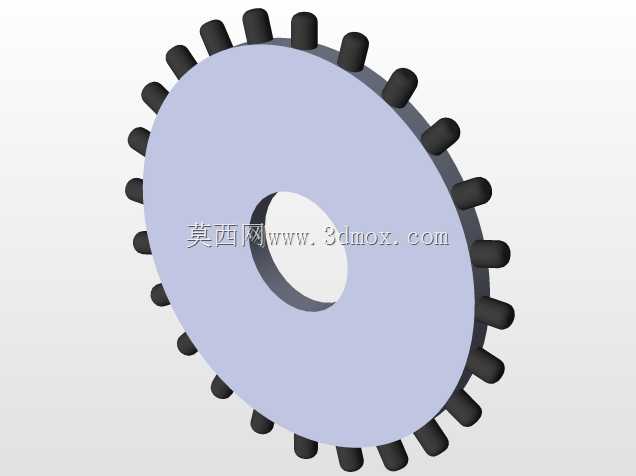

弧面凸轮分度机构是自动化生产线中实现间歇转位动作的核心传动部件,常见于多工位组装设备、包装机械、机床转台、食品灌装生产线等需要精准工位切换的场景,承担着将连续输入旋转运动转化为间歇式输出分度动作的功能,可在停驻阶段实现高精度自锁,无需额外锁紧机构即可保障工位加工时的位置稳定性。这套装配结构的设计核心围绕弧面凸轮与分度盘滚子的共轭啮合特性展开,建模阶段优先完成凸轮工作廓面的参数化构建,依据分度角、动程角、分度数等核心传动参数,推导凸轮曲面的空间坐标点云,再通过曲面拟合生成连续光滑的工作廓面,确保啮合过程中滚子与凸轮面始终保持无间隙接触,降低传动冲击与回程误差。分度盘端采用周向均布的圆柱滚子结构,滚子通过销轴固定在分度盘外缘,安装时需严格控制滚子的径向跳动与周向位置度,避免啮合过程中出现卡滞或接触应力不均的问题;凸轮与分度盘的中心距是装配环节的核心控制尺寸,直接影响啮合间隙与传动精度,建模时通过同轴、平行、曲面接触等配合关系完成约束,还原实际装配中的公差匹配逻辑。从安装边界来看,输入轴端预留标准轴径与键槽结构,可匹配常规伺服电机或减速器输出端,输出端分度盘中心设置通孔与定位止口,可直接连接工装转盘或多工位夹具,整体结构的轴向与径向安装尺寸适配常规自动化设备的机架安装空间,无需额外设计复杂转接件。设计过程中重点验证了凸轮在分度段与停歇段的运动过渡特性,确保加速度曲线连续无突变,减少高速运转时的刚性冲击,同时对滚子与凸轮面的接触区域做了结构优化,避免应力集中导致的部件早期磨损。这套结构的建模过程完整还原了实际装配中的配合逻辑,可直接用于机构运动仿真、干涉检查以及工程图导出,为后续的零件加工与整机装配提供准确的三维参照,也可作为同类间歇分度机构设计的参考模板,帮助设计人员快速理解弧面凸轮分度机构的传动原理与装配要点。
