SolidWorks行星齿轮传动组件结构设计

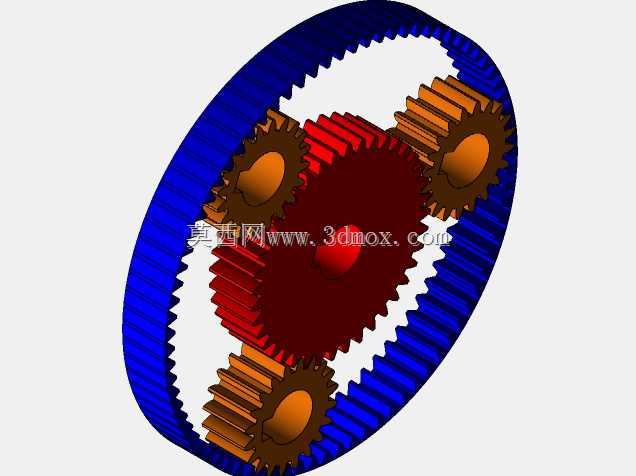

这套行星齿轮组件是典型的周转轮系传动结构，在工业传动场景中应用覆盖极广，小到伺服电动缸的减速模块、工业机器人关节的传动单元，大到风电增速箱、工程机械行走驱动的减速段，都能见到同结构的设计身影。区别于定轴轮系的固定传动逻辑，这套结构依靠中心太阳轮、多组均匀分布的行星轮、外侧固定内齿圈以及行星架的配合，能在极小的安装空间内实现大传动比输出，同时多行星轮均分载荷的特性，让整套传动的抗冲击能力远优于同功率等级的定轴齿轮组，适合重载、安装空间受限的传动工况。

从实际功能特性来看，这套组件的核心优势集中在三个维度：首先是同轴传动属性，输入轴与输出轴保持同轴线布置，不需要额外的换向结构就能完成动力传递，能大幅压缩传动单元的整体轴向尺寸，很多对安装径向、轴向边界有严格限制的设备，比如协作机器人关节、AGV驱动轮的减速模块，都会优先选用这类轮系结构。其次是载荷分流特性，三个行星轮沿太阳轮周向120度均匀分布，输入扭矩会被均匀拆分到每一组行星轮与齿圈的啮合副上，单对轮齿承受的接触应力、弯曲应力都能控制在较低水平，同等模数、齿宽参数下，这套结构能传递的扭矩是普通定轴直齿轮组的2-3倍，适合矿山设备、重型输送线这类启停冲击大、负载波动明显的场景。最后是传动效率表现，直齿啮合的滑动摩擦占比低，只要装配同轴度、齿侧间隙控制在合理区间，单级行星轮系的传动效率能稳定保持在97%以上，长期运行的温升控制、功率损耗表现都优于蜗轮蜗杆等大减速比传动结构。

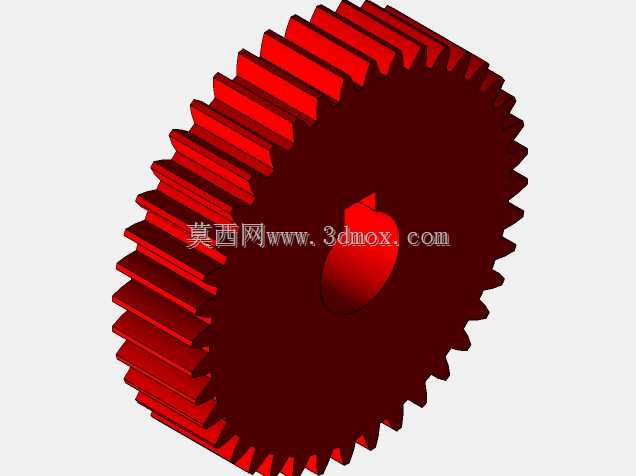

从设计思路层面拆解，这套结构的建模逻辑完全贴合实际加工装配的工艺要求：中心太阳轮采用标准渐开线直齿齿形，齿顶高系数、顶隙系数都取通用标准值，不需要定制特殊刀具就能完成滚齿加工；行星轮的齿形参数与太阳轮保持同模数同压力角，保证啮合过程中齿面接触为线接触，避免局部应力集中导致的点蚀、断齿问题；外侧内齿圈的齿形为内啮合渐开线，齿向公差、齿圈径向跳动公差的设计基准与内齿圈安装止口保持统一，装配时能通过止口定位快速保证与太阳轮的同轴度，不需要反复调整啮合间隙。行星架的设计采用了悬臂销轴结构，每根行星轮销轴的位置度公差严格控制在0.02mm以内，保证三个行星轮能同时与太阳轮、内齿圈啮合，避免单组轮齿过载的问题；销轴与行星架的连接采用过盈配合加骑缝销定位的方式，能承受正反转切换时的冲击载荷，不会出现销轴松动移位的问题。

关于安装边界与尺寸配合，这套结构的安装基准完全围绕同轴度要求设置：内齿圈的外圆为安装定位面，与设备壳体的配合公差取H7/h6间隙配合，装配时能顺利推入壳体安装位，同时不会出现径向窜动；太阳轮的输入轴端采用标准平键连接，键槽的对称度公差与齿轮齿形的基准轴线保持统一，传递扭矩时不会出现偏载；行星架的输出端既可以设计为轴伸结构连接负载，也可以设计为法兰端面通过螺栓连接从动部件，适配不同设备的接口需求。齿侧间隙的设计取值根据应用场景调整：如果是伺服定位这类需要正反转无回差的场景，会将齿侧间隙控制在0.01-0.03mm区间，配合高精度轴承实现零背隙传动；如果是重载输送、工程机械这类对回差要求不高但需要润滑脂存储空间的场景，会适当放大齿侧间隙到0.05-0.1mm，避免热胀冷缩导致的轮齿卡滞，同时能留存足够的润滑脂降低齿面磨损。

实际建模过程中，这套组件的装配配合逻辑完全还原真实装配流程：首先固定内齿圈的装配基准，将太阳轮的轴线与内齿圈轴线设置为重合配合，保证两者的同轴度；之后依次装入三个行星轮，每个行星轮分别与太阳轮、内齿圈添加齿轮机械配合，设置正确的传动比保证啮合转动时无干涉；最后装入行星架，将行星轮的销轴轴线与行星架的安装孔轴线设置为重合配合，添加转动配合后就能模拟整套轮系的运转状态。建模时需要特别注意齿根过渡圆角的处理，不能为了建模方便省略圆角，否则实际加工时会出现应力集中，大幅降低轮齿的弯曲疲劳强度；同时行星轮与销轴之间需要预留轴承安装位，根据负载大小选配深沟球轴承或者滚针轴承，保证行星轮转动灵活无卡滞。
