多规格锥齿轮组合堆叠结构设计

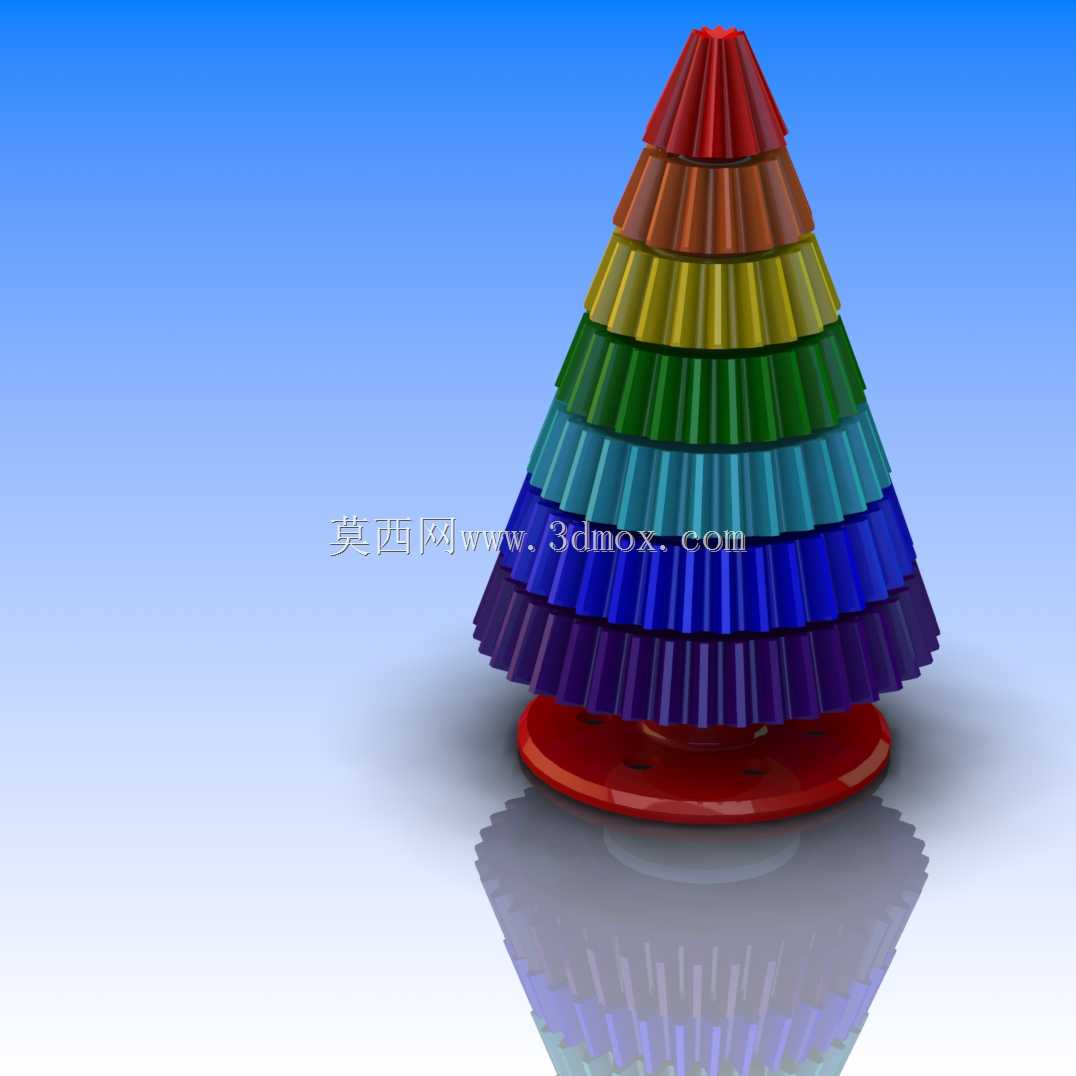

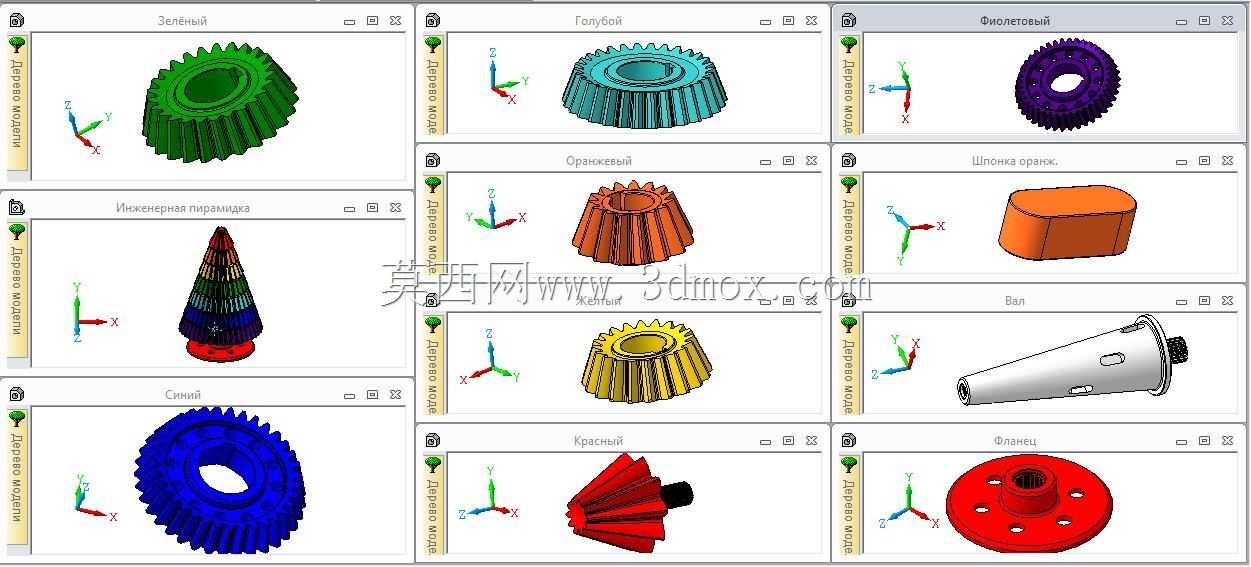

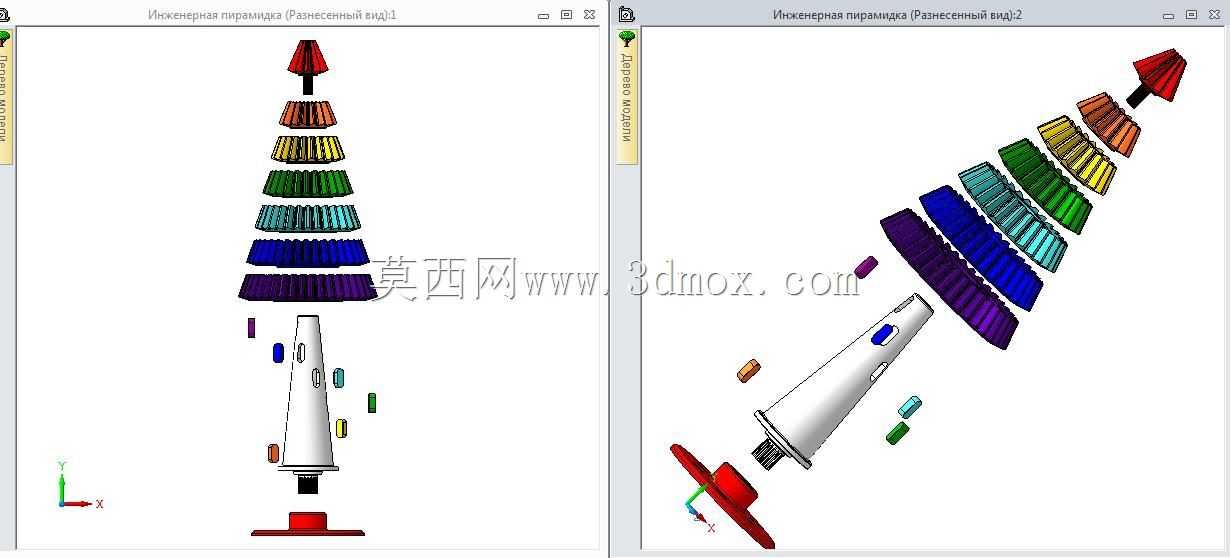

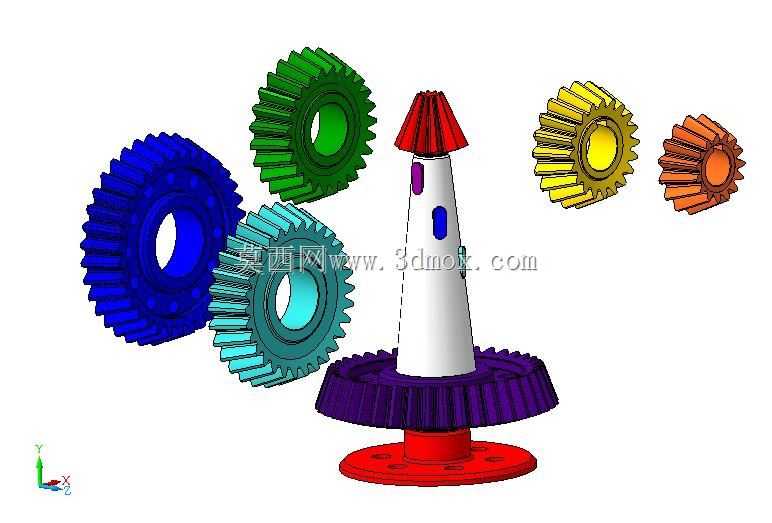

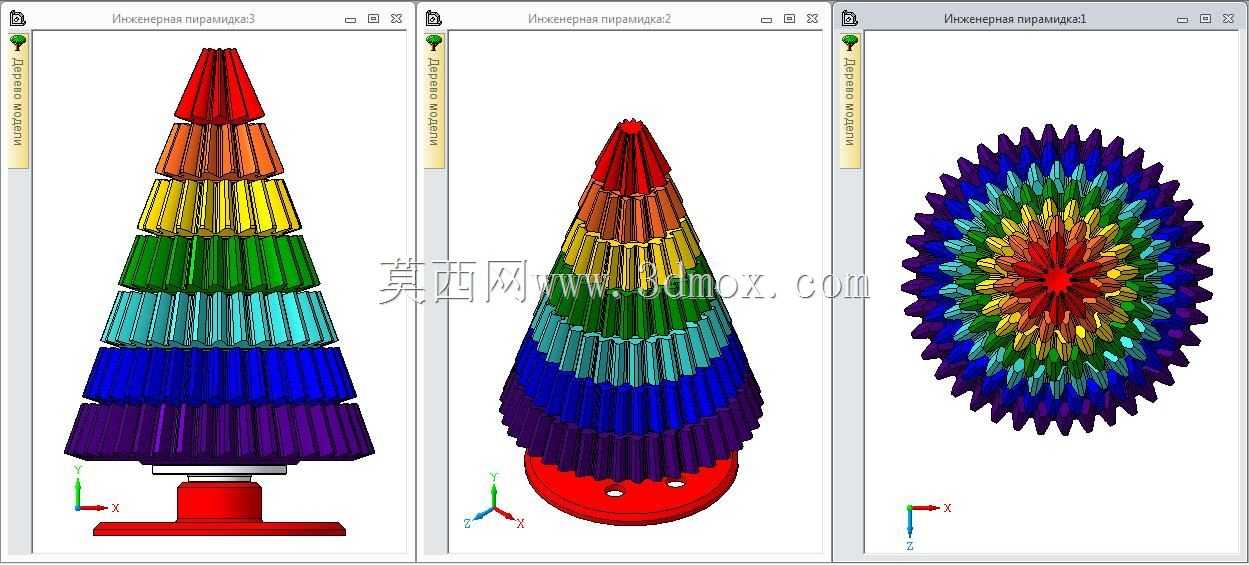

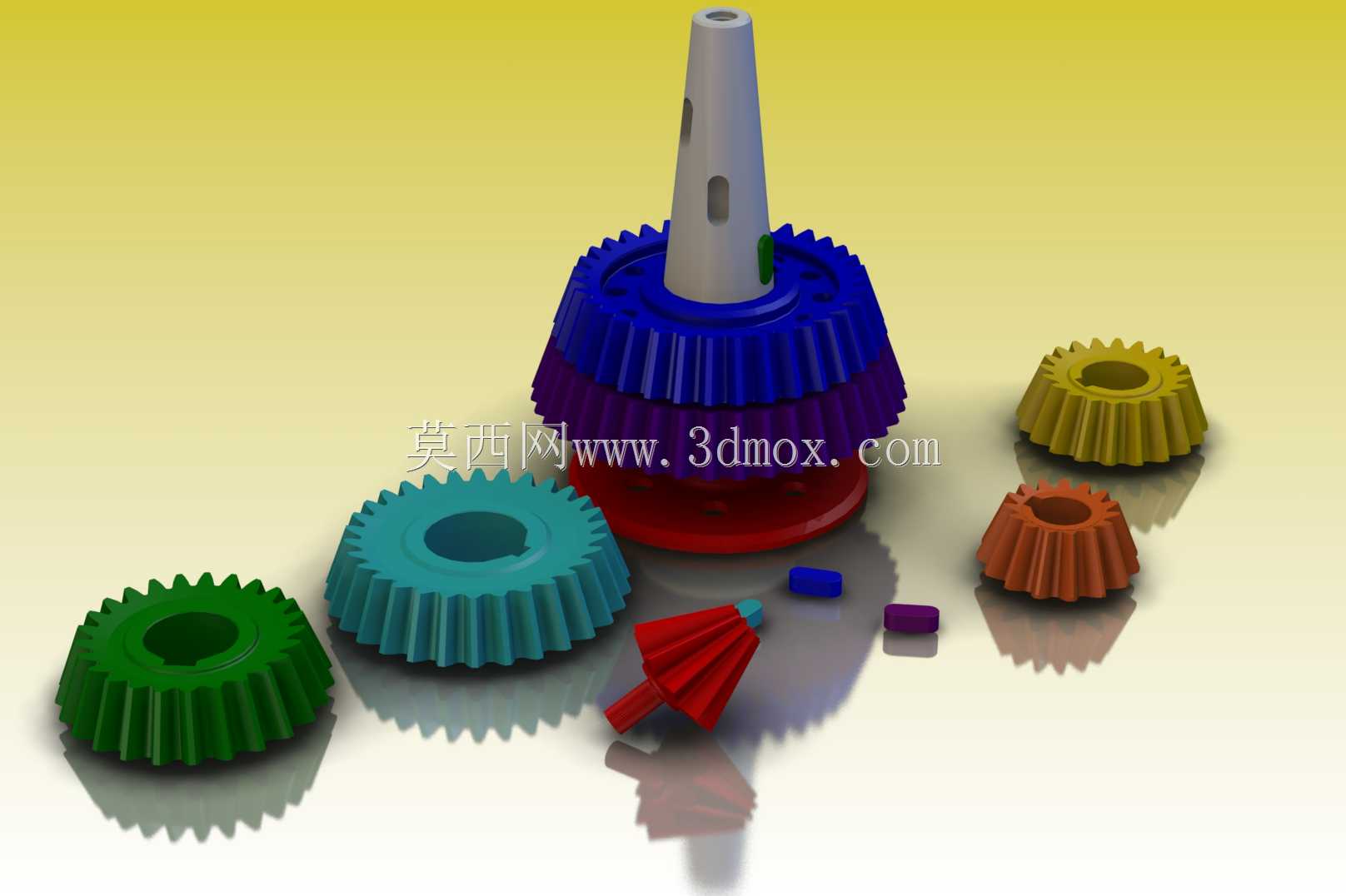

这套锥齿轮组合结构，核心围绕交错轴传动的实际需求展开设计，不同齿数、不同外径的锥齿轮可适配不同传动比的动力传递场景，常见于小型传动机构、教学演示装置以及创意玩具的动力传输路径中。设计过程中首先明确了各锥齿轮的安装基准，中心带孔的锥齿轮可直接套接在对应直径的传动轴上，中心的锥台轴件作为堆叠装配的定位基准，保证多层齿轮叠装时的同轴度误差控制在合理范围内，避免传动过程中出现齿面偏磨、卡滞的问题。从外形尺寸来看，各锥齿轮的齿顶圆直径根据传动比需求做了梯度区分，最大直径的蓝色锥齿轮作为动力输入端的从动件时，可匹配小直径齿轮实现大减速比传动，小直径的彩色锥齿轮可作为末端输出件，适配小空间内的动力转向传输需求。齿形部分采用标准直齿锥齿轮齿廓设计，齿面啮合间隙控制在0.1-0.2mm区间，既保证传动过程中不会出现齿间干涉，也能减少回程误差，提升传动精度。堆叠结构的设计思路参考了模块化装配逻辑，不同颜色的齿轮可根据实际传动路径需求自由组合叠装，中心轴件的轴向定位台阶可限制各齿轮的轴向窜动，无需额外加装轴套即可完成轴向固定，简化了整体装配流程。实际应用中，这类锥齿轮组合可用于小型机械装置的90度交错轴动力传递，比如教学用机械原理演示模型、创意拼装玩具的传动系统，也可作为小型非标设备中紧凑空间内的传动组件使用。设计时充分考虑了安装边界，整套组合堆叠后的总高度不超过中心轴件的有效长度，各齿轮外圆之间预留了足够的间隙，避免相邻齿轮在转动过程中发生剐蹭，齿根部分做了小圆角过渡处理，降低应力集中系数，提升齿轮的抗冲击能力，即使在频繁正反转的工况下，也能减少齿根断裂的风险。不同颜色的齿轮区分也便于装配时快速识别齿数规格，提升装配调试的效率，无需反复测量齿顶圆即可快速匹配对应传动比的齿轮组合。
