球形笼式行星圆锥齿轮传动机构

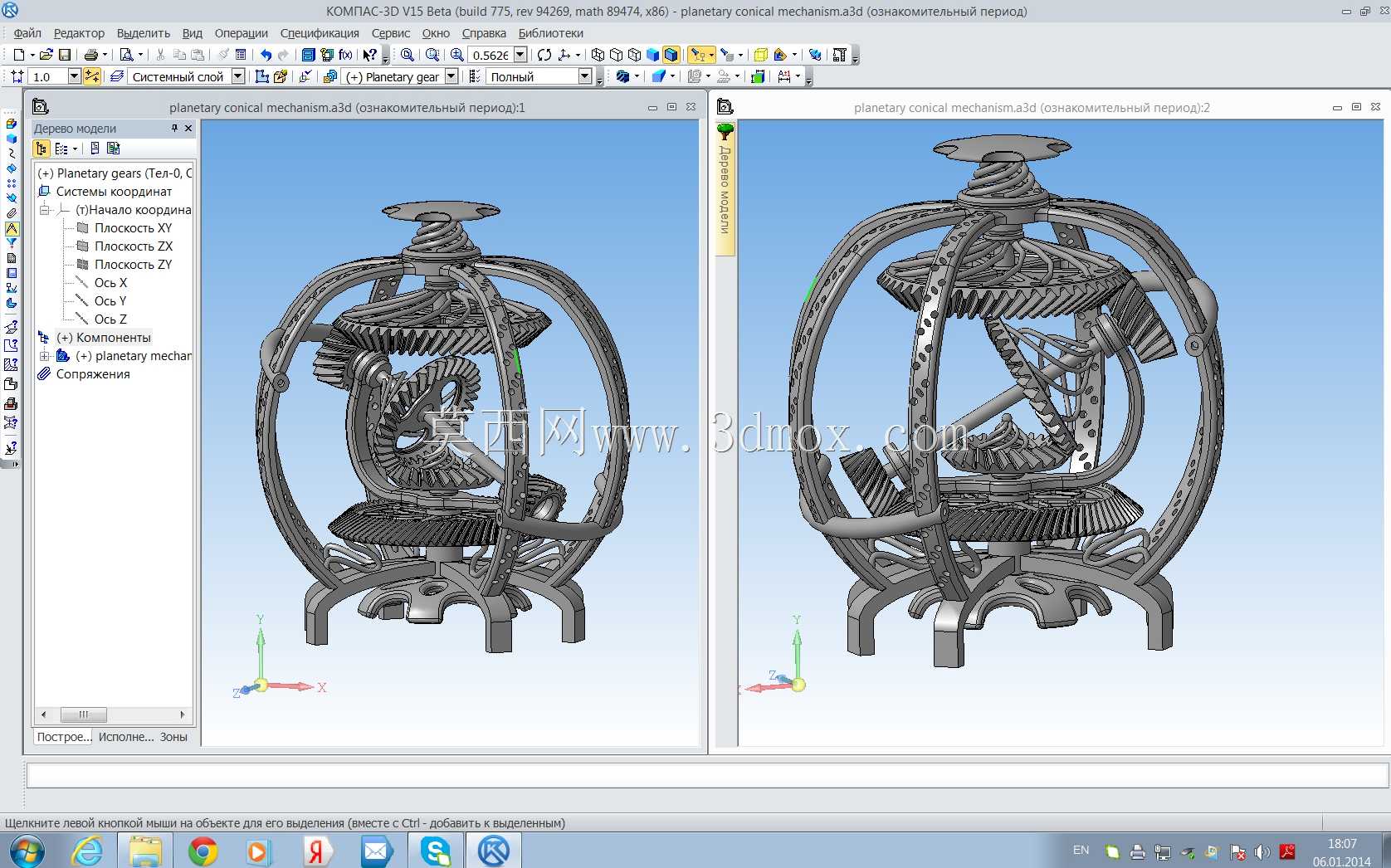

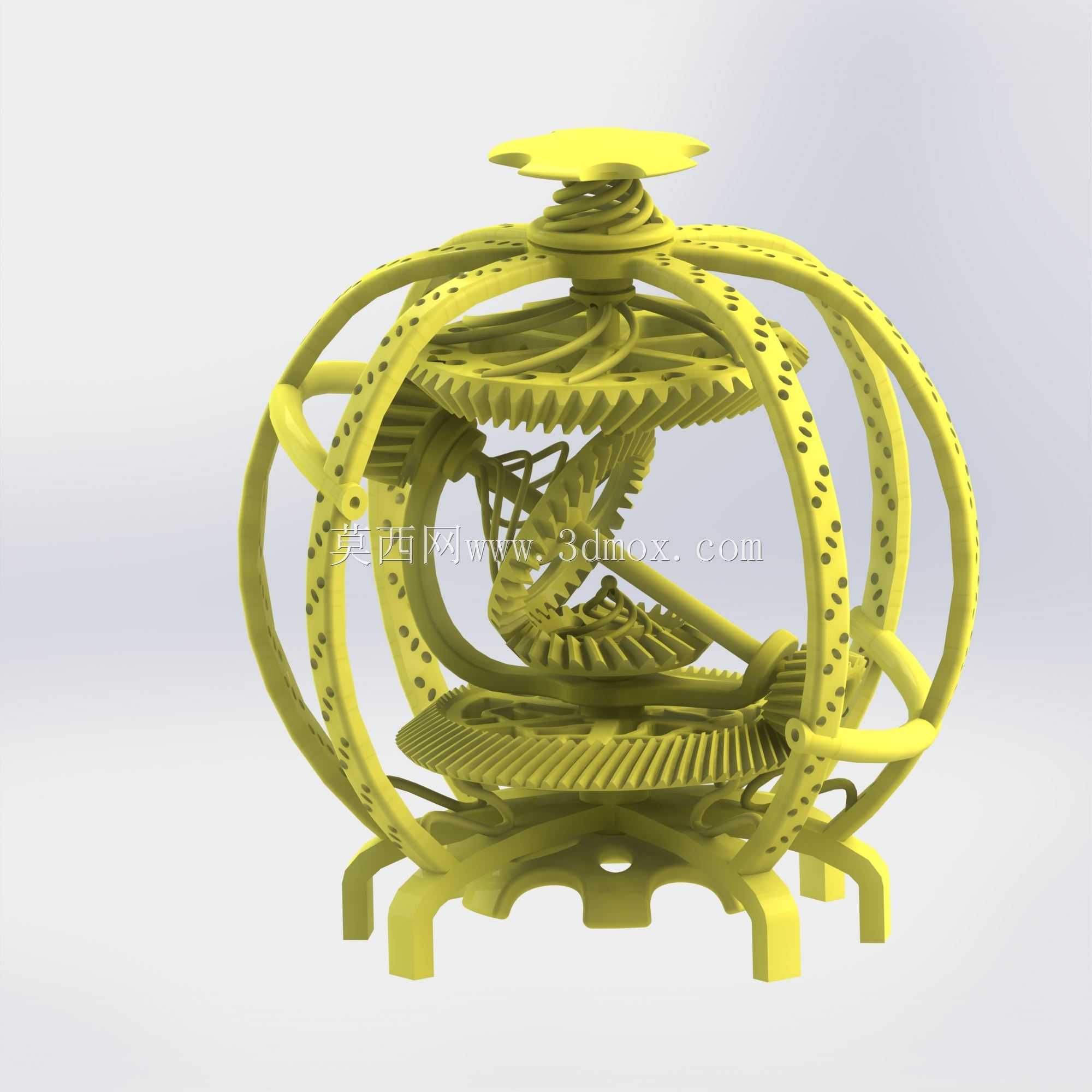

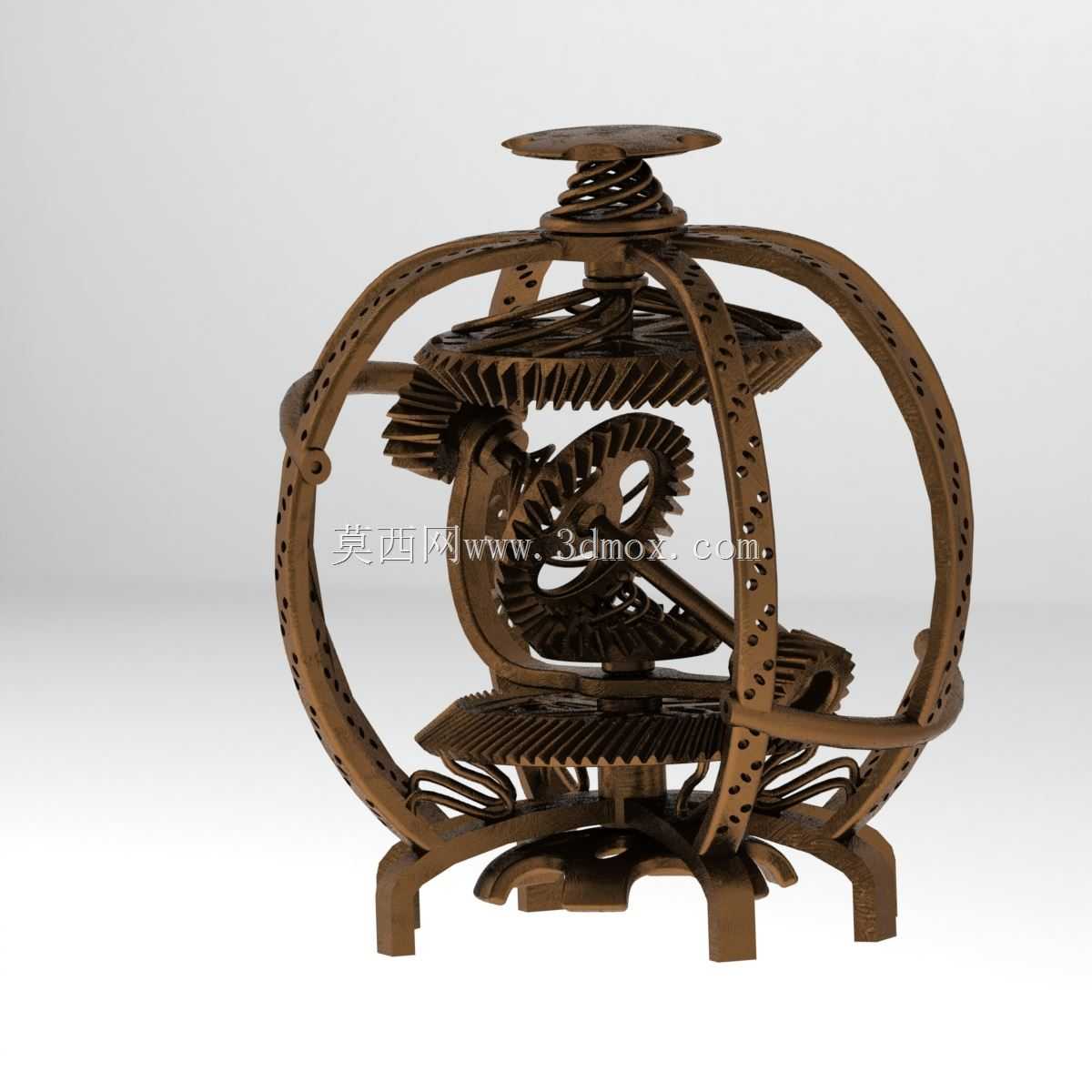

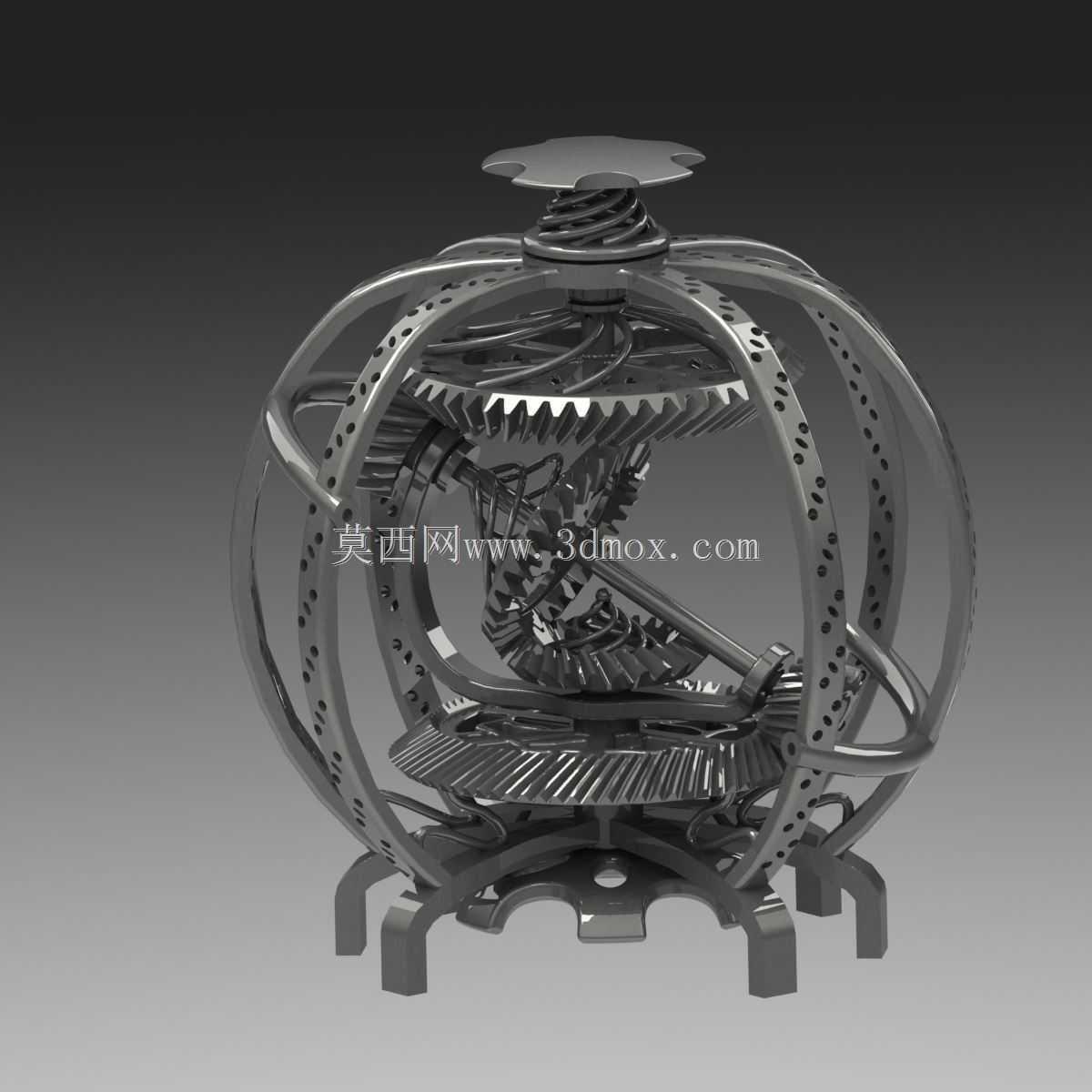

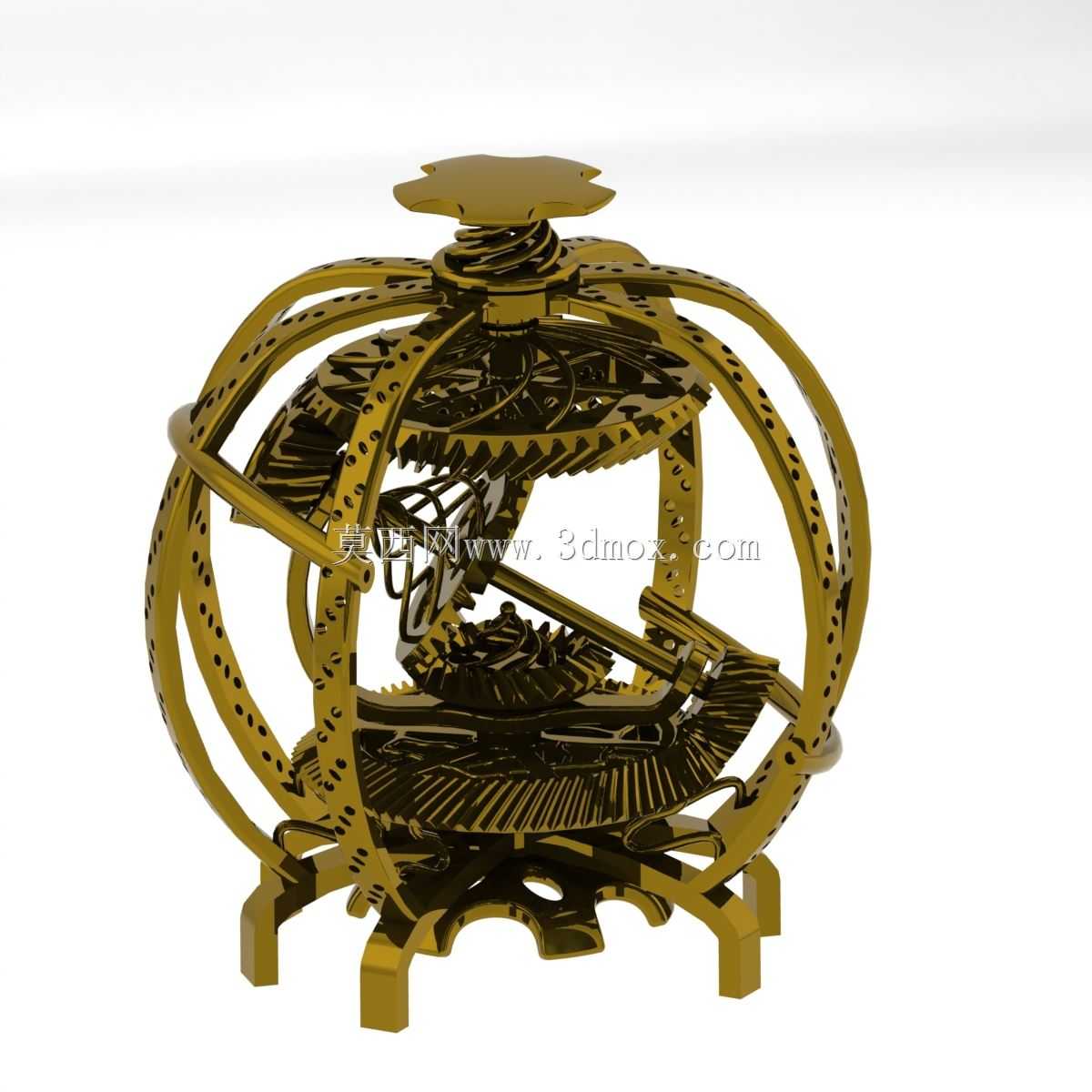

这套球形笼式行星圆锥齿轮传动结构，最初是为桌面级精密传动演示装置开发的，在教学教具、精密仪器传动模组、创意机械摆件领域都有适配空间。不同于常规行星齿轮多采用圆柱直齿/斜齿搭配平行轴布局的设计，这套结构全部采用圆锥齿轮啮合，将整个传动链包裹在球形镂空笼架内部，所有齿轮的轴线交汇于球心位置，实现了多轴空间交错的动力分流与汇流传动。

从实际功能来看，这套机构可以实现单输入端输入，多输出端同步差速输出的效果，当动力从顶部输入轴传入时，中心锥齿轮会带动周向均匀分布的行星锥齿轮沿内齿圈啮合滚动，行星锥齿轮同时会带动底部的输出端同步转动，整个传动过程中所有齿轮的啮合点始终处于节锥相切位置，传动比稳定，没有常规平行轴行星机构的轴向窜动问题。笼架本身既是支撑结构，也是传动的限位约束结构，周向的镂空肋条一方面预留了齿轮啮合的观察空间，另一方面对行星轮的销轴起到径向限位作用，避免高速转动时行星轮销轴出现径向形变。

设计过程中首先确定的是球心作为所有锥齿轮的节锥公共顶点，所有行星锥齿轮的节锥角保持一致，内齿圈的节锥角与行星轮节锥角互为补角，保证啮合时齿面接触线完全贴合，减少啮合冲击。底部的支撑脚采用均匀分布的六足结构，每个支撑脚的安装面处于同一水平面，安装时只需要保证底部支撑面与输入轴轴线垂直即可，不需要额外找正，安装边界为球形轮廓的最大外接圆柱范围，周边预留不小于10mm的操作空间即可完成装配调试。

不同于外露式齿轮结构需要额外加装防护罩，这套球形笼架本身就具备安全防护作用，转动过程中不会有外露的啮合齿卷入异物，同时镂空结构可以直接观察内部齿轮的啮合状态，日常维护时只需要通过镂空缝隙加注润滑脂即可，不需要拆解整体结构。在精密仪器应用场景中，这套结构可以作为多轴同步传动的核心模组，替代传统的多组锥齿轮交错传动结构，大幅缩小传动部分的占用空间，球形对称的结构也让整体转动惯量分布均匀，高速转动时不会出现偏载振动的问题。

齿形设计上采用等顶隙收缩齿，避免轮齿小端出现根切，同时保证啮合时的齿侧间隙均匀，传动噪音更低。行星轮的销轴与笼架采用过盈配合连接，销轴与行星轮内孔之间预留有润滑槽，长时间运转时润滑脂可以储存在槽内持续润滑，减少磨损。顶部的输入轴端设计有花键结构，可以直接连接驱动电机或者手动输入旋钮，适配不同的动力输入场景。底部输出端同样设计有标准连接接口，可以直接连接负载转盘或者其他传动组件，不需要额外加工转接件。

在教学场景中，这套结构可以直观展示空间行星锥齿轮的传动原理，相比平面示意图更具立体感，学生可以直接手动转动输入轴，观察各个行星轮的运动轨迹，理解差速传动的核心逻辑。在创意机械领域，这套结构可以作为核心传动部件制作机械钟表、动态艺术装置，球形外观本身就具备装饰性，不需要额外设计外壳。装配过程中需要先将中心轮与行星轮预装到位，再扣合上下两半笼架，最后穿入行星轮销轴完成固定，整个装配过程不需要专用工装，普通钳工工具即可完成组装，后期维护更换易损件也十分便捷。
