带手轮Nema23规格SR步进电机结构设计

这款带手轮的Nema23规格步进电机，在常规开环步进驱动结构基础上集成了手动操作端，适配多类需要手动微调、断电对位的工业传动场景。从实际应用层面看，这类结构常出现在中小型数控雕刻机、桌面级CNC加工平台、小型自动化送料机构、3D打印设备的运动轴端，也可用于实验室小型位移台、包装设备的进给调节单元，当设备断电或者调试阶段需要手动调整轴系位置时，尾部集成的手轮结构可以直接驱动输出轴转动，无需额外拆卸传动连接件或者借助外置扳手操作，大幅降低现场调试的操作复杂度。

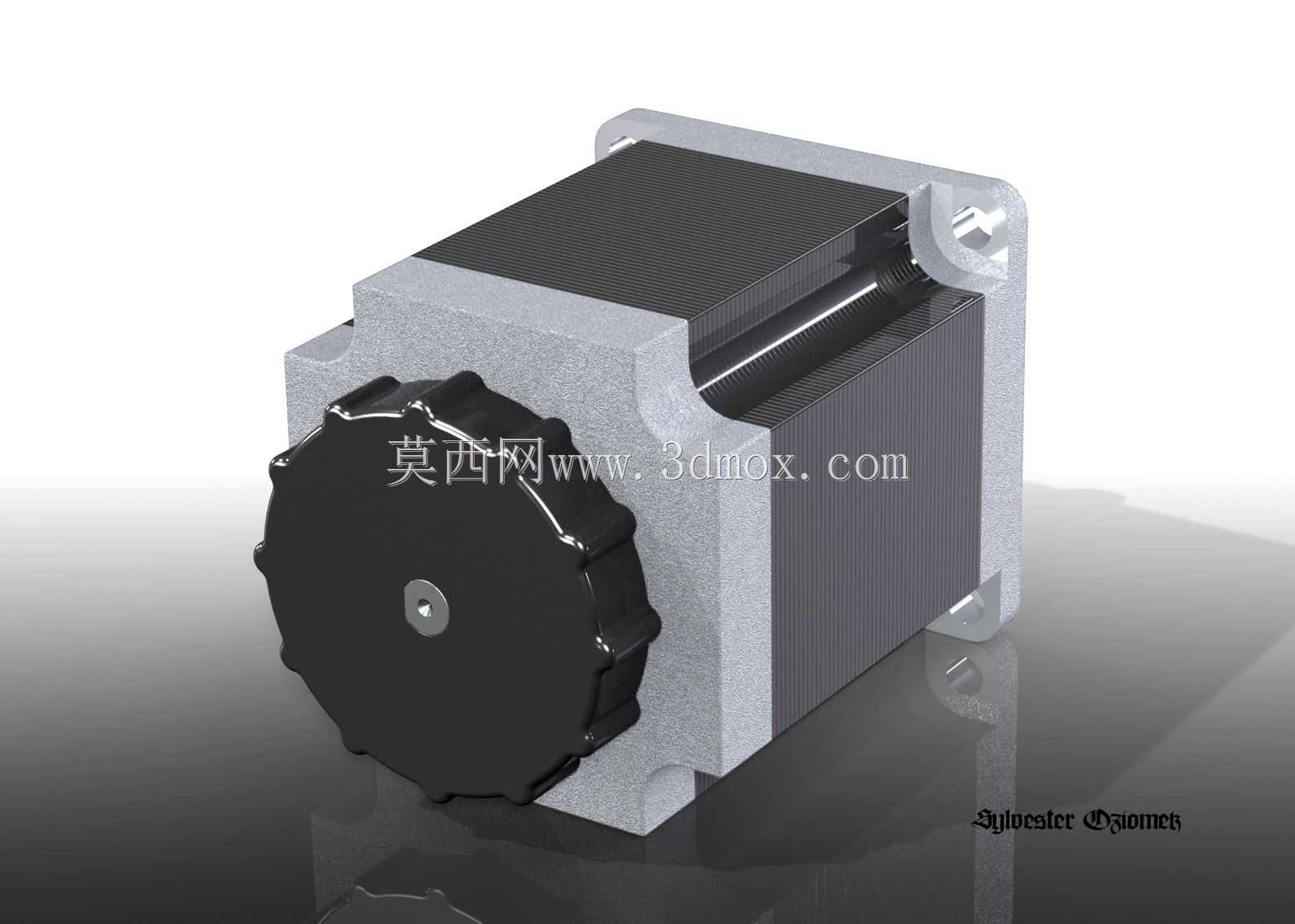

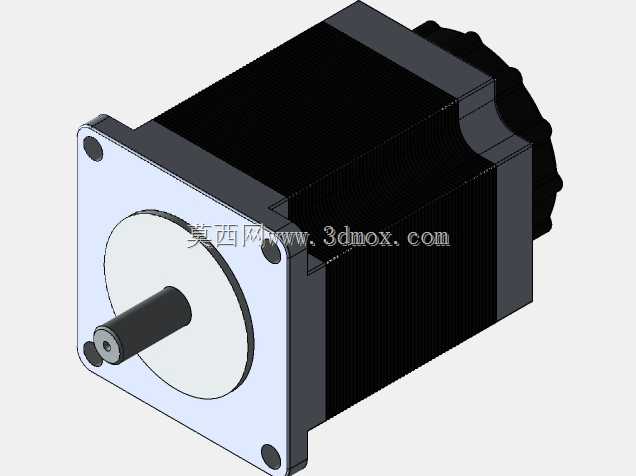

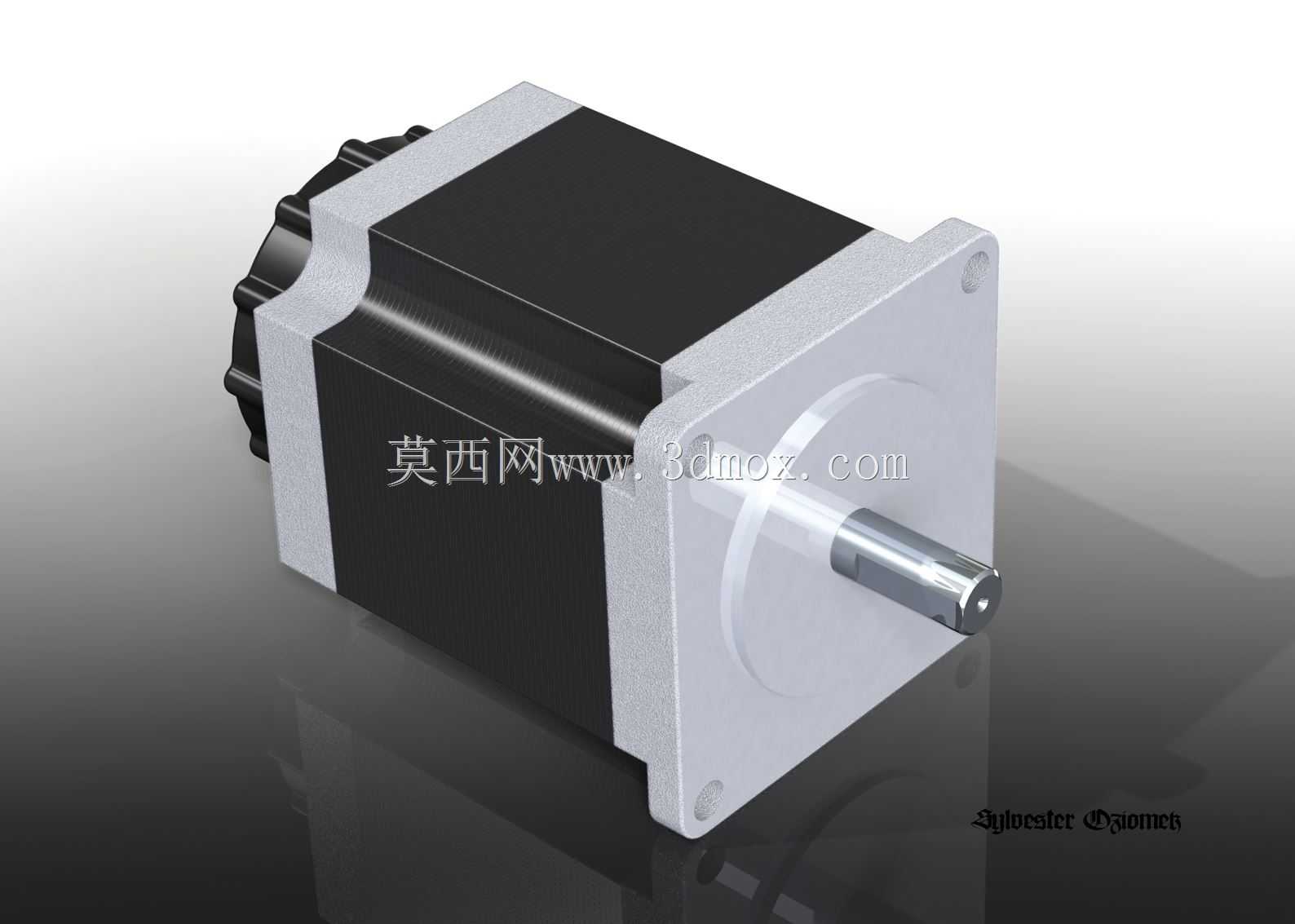

从设计思路上看，模型还原了Nema23标准安装法兰的边界尺寸，前端方形安装面的安装孔位完全遵循行业通用的57mm步进电机安装规范，四个角的沉头安装孔位置公差匹配常规铝型材安装座、电机固定支架的适配尺寸，输出轴采用单扁位D型轴结构，轴径、轴伸长度符合通用联轴器、同步带轮的安装配合要求，不需要额外做轴端改造就能直接对接市面常见的传动连接件。机身主体采用方型叠片壳体结构，表面做了散热筋的简化还原，既保证三维建模时的结构辨识度，也对应实际产品中定子铁芯叠压后的壳体散热需求，尾部的手轮结构做了防滑齿形设计，手动旋转时的握持摩擦力足够，不会出现打滑脱手的情况，手轮与电机后端盖之间预留了足够的转动间隙，不会在电机通电运行时剐蹭后端盖表面。

在安装边界的考量上，模型整体的轴向长度、径向尺寸都严格对应实物的安装空间要求，设计选型时可以直接参照模型的外轮廓预留设备内部的安装空间，不需要额外核算手轮突出尾部的额外尺寸，避免出现安装后与设备内部其他结构件干涉的问题。输出轴端的台阶定位面也做了准确还原，安装传动件时可以直接靠住台阶面实现轴向定位，不需要额外调整轴端的固定位置，能有效减少现场装配时的调整工作量。从功能特性上看，集成手轮的结构省去了外置手动调节机构的设计成本，对于需要频繁手动对位、调试行程的设备来说，这种一体化结构比额外加装外置手轮的方案更节省安装空间，传动链更短，手动调节时的回程间隙更小，对位精度更有保障。建模时对电机端盖的固定螺丝位置、接线盒的出线方向都做了对应还原，能直接用于设备的整体装配干涉检查，也可以作为同类步进电机改型设计的结构参考，帮助结构工程师快速完成轴系布局的方案验证，缩短前期设计的建模周期。
