带传动式无级变速器三维结构设计

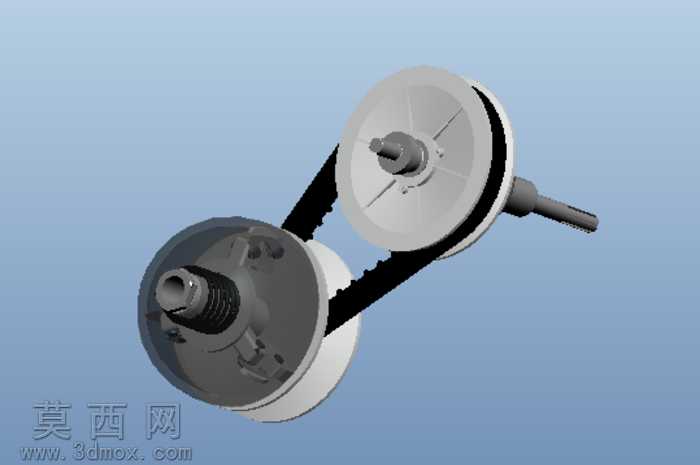

本作品为带传动式无级变速器的三维结构模型，采用Pro/Engineer Wildfire平台完成全参数化建模，整体装配逻辑清晰，完整还原了摩擦式无级变速的核心传动结构。建模过程中首先对主动变速轮组、从动变速轮组进行独立零件建模，主动轮组包含固定锥盘、可动锥盘、调速压紧机构、输入轴等结构，从动轮组对应设置输出轴、配套锥盘与张力适配结构，所有零件均按照机械设计公差要求完成尺寸约束，轴类零件的键槽、轴肩、轴承配合位均做了精细化特征处理，锥盘的摩擦工作面做了曲面精度优化，保证装配后传动带与锥盘的贴合度符合实际传动要求。传动带采用V型摩擦带结构建模，通过装配约束实现带与两个变速轮锥面的精准配合，还原了无级变速过程中通过改变主动轮、从动轮的工作直径来连续调整传动比的核心原理。渲染阶段采用哑光金属材质模拟轮盘、轴类零件的金属质感，对摩擦带采用黑色橡胶材质，区分不同部件的材质属性，背景采用简洁浅蓝纯色突出模型主体结构，通过光影调整清晰展现各部件的装配关系与结构层次。设计过程中重点考量了无级变速器的调速逻辑，可动锥盘的轴向移动行程做了合理参数设置，能够直观演示传动比连续变化时两轮工作直径的改变过程，整体结构无冗余零件，装配层级分明，可用于无级变速传动原理的演示、机械结构教学参考，也可作为相关传动设备设计的结构参考模板，模型完整保留了各零件的建模特征与装配约束关系，可支持后续的结构修改、工程图导出与运动仿真添加。
