福尔克1030G型联轴器精密三维结构

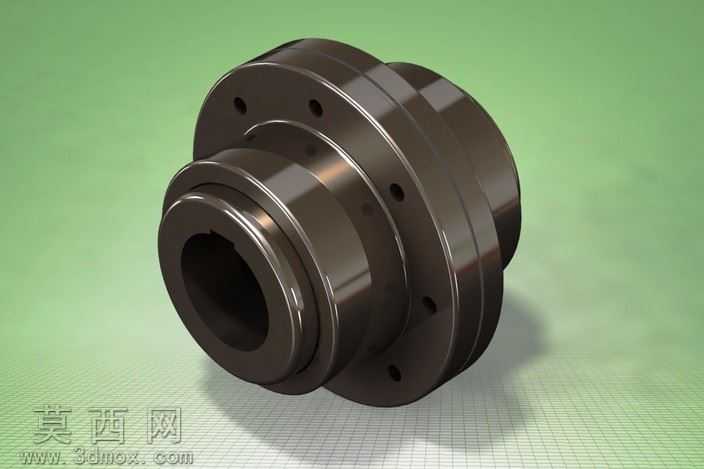

本作品为福尔克1030G型联轴器的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循机械零件的真实尺寸比例进行1:1还原，确保各结构特征与实物完全匹配。建模阶段首先梳理联轴器的整体结构逻辑，该部件为法兰式鼓形齿联轴器结构，主体分为两端连接法兰、中间齿套、内齿圈、轴孔锁紧结构几个核心部分，建模时优先绘制各部分的旋转截面草图，通过旋转凸台命令生成主体回转基体，再针对法兰端的安装螺栓孔进行阵列特征处理，严格按照圆周均布的排布规则完成孔位建模，保证孔位的分度圆直径、孔径、孔深参数完全符合工业设计标准。针对内齿啮合部分，采用齿形轮廓草图拉伸后圆周阵列的方式完成齿形建模，精准还原鼓形齿的修形特征，确保齿面的啮合间隙、接触角度符合传动设计要求，同时对轴孔内的键槽结构进行精准刻画，还原键槽的宽度、深度、倒角细节，保证与传动轴的装配匹配度。材质与渲染阶段，针对联轴器的金属材质特性，赋予合金钢材质属性，调整材质的粗糙度、金属度、反射率参数，还原经过发黑处理的金属表面质感，表面添加细微的机加工纹理，模拟真实零件的加工痕迹；渲染时采用柔和的侧方主光源搭配环境补光，突出零件的阶梯轴肩、法兰端面、齿形轮廓的结构层次，通过阴影效果强化零件的立体感，背景采用低饱和度的渐变绿色搭配网格基准面，清晰衬托零件的整体轮廓，同时避免背景干扰主体展示。设计思路上，该联轴器作为机械传动系统中的核心连接部件，建模时重点考量两轴对中补偿、扭矩传递的功能特性，对法兰连接面的定位止口进行精准建模，还原止口的配合公差特征，对零件各部分的过渡圆角、安装倒角都做了完整还原，避免出现锐边结构，符合机械加工的工艺要求；整体模型装配关系清晰，各部件可实现拆分展示，能够直观呈现联轴器的内部啮合结构与装配逻辑，可用于传动系统的装配模拟、干涉检查以及传动原理的演示使用，模型的结构完整性与细节精度满足工业设计展示、机械教学演示的使用需求。
