汽车转向节下指节结构设计方案

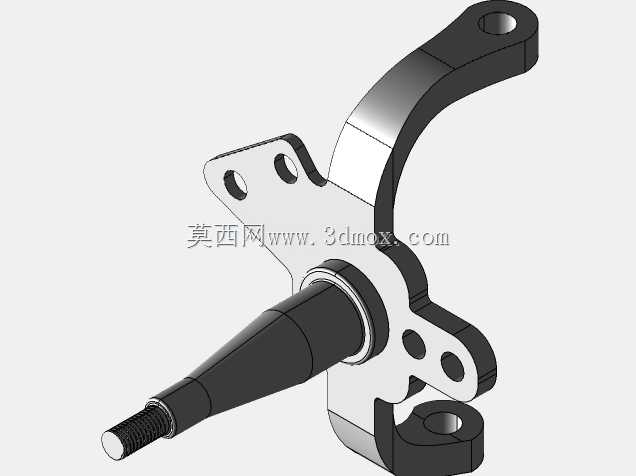

　　该零件属于汽车底盘转向系统的核心承载构件，日常工况下需要同时承接车轮端的垂向载荷、转向过程中的横向力矩以及制动工况下的纵向冲击，是连接转向拉杆、下摆臂与轮毂轴承单元的关键枢纽。从结构布局来看，主体采用锻造合金钢毛坯加工的设计思路，轴颈部分预留了轮毂轴承的安装配合面，表面粗糙度要求控制在Ra1.6以内，配合轴肩位置的限位台阶，能够保证轴承内圈压装后轴向定位精度控制在0.02mm公差范围内，避免车辆行驶过程中轴承出现窜动引发的前轮摆振问题。两侧延伸的弯臂结构分别对应转向拉杆球头与下摆臂球销的安装点位，安装孔位采用同轴度0.03mm的通孔设计，孔口位置预留了螺栓防转的平面结构，装配时不需要额外增加防转垫片即可实现连接副的扭矩保持，降低装配工序的零件数量。

　　在实际装车场景中，该零件的安装边界需要匹配麦弗逊式前悬挂的整体布局，轴颈中心线与主销内倾角的夹角控制在7°±15′范围内，主销后倾角的定位基准集成在弯臂的加工基准面上，机加工过程中一次装夹即可完成所有安装孔位与配合轴颈的加工，减少二次装夹带来的形位公差累积。零件整体做轻量化结构优化，在弯臂非受力区域去除了多余的材料，在保证屈服强度不低于780MPa的前提下，整体重量较同规格铸件降低18%，能够有效降低簧下质量，提升车辆行驶过程中的悬挂响应速度，减少颠簸路面的轮胎弹跳幅度。

　　设计过程中针对转向工况的受力特性做了有限元校核，在极限转向力矩1800N·m的载荷下，弯臂与轴颈连接位置的最大应力集中点应力值为420MPa，远低于材料的屈服极限，安全系数达到1.8以上，能够覆盖整车全生命周期的疲劳强度要求。安装孔位的位置度公差严格控制在0.1mm以内，保证装配后前轮前束值的调整范围在±12′之间，不需要额外做偏心螺栓结构即可满足四轮定位的参数调整需求。轴颈端部的螺纹段用于锁紧轮毂轴承的锁紧螺母，螺纹精度采用6g级，配合止推垫片能够保证锁紧力矩达到220N·m时不会出现螺纹滑牙问题，同时轴颈中心预留的通孔可以用于布置轮速传感器的线束，避免线束外露在行驶过程中被碎石击打损坏。

　　两侧弯臂的圆弧过渡位置采用R5的圆角设计，避免热处理过程中出现应力集中导致的开裂问题，表面处理采用电泳加喷粉的工艺，盐雾试验时长能够达到720小时无红锈，满足整车底盘件的防腐要求。零件的装配工艺顺序为先压装轮毂轴承单元到轴颈位置，再依次连接下摆臂球销、转向拉杆球头，最后锁紧轮毂螺母与制动底板连接螺栓，整个装配过程不需要专用工装，普通维修工位即可完成拆装更换，降低后期售后维护的成本。在实际道路测试验证中，该结构经过30万公里强化坏路测试后，轴颈配合面的磨损量小于0.01mm，弯臂连接位置无变形、裂纹问题，能够满足家用乘用车、轻型商用车辆的前桥转向使用需求。
