小型悬臂式铣削加工设备结构设计

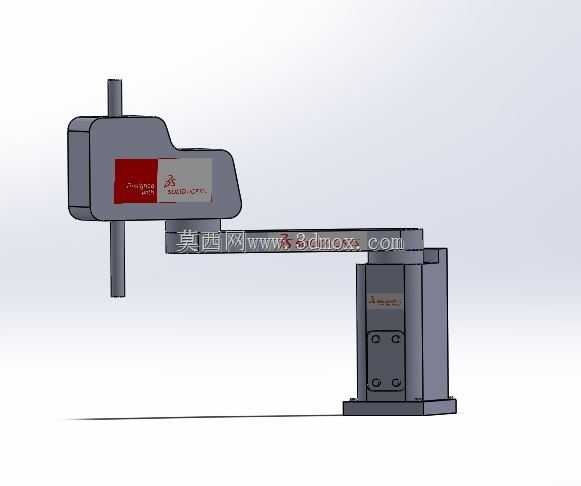

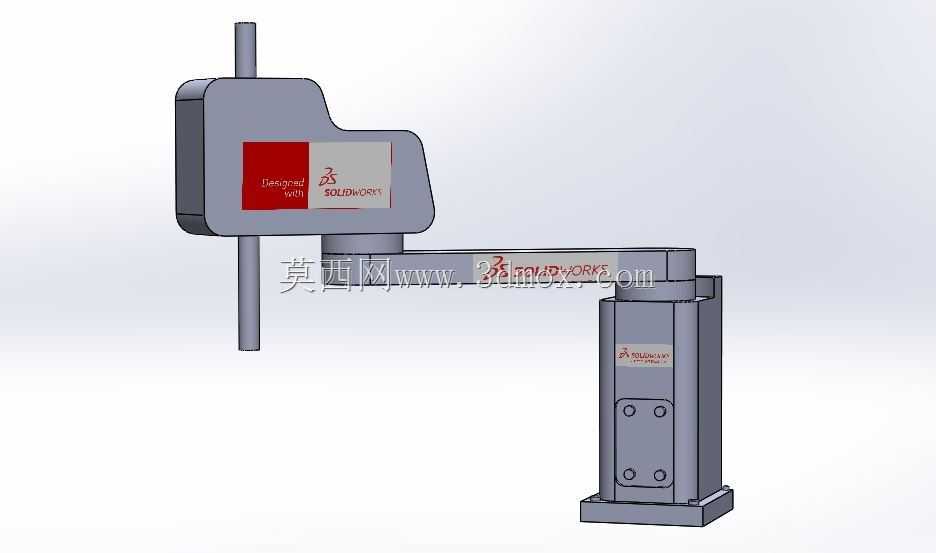

　　这款小型悬臂式铣削加工设备，主要面向小尺寸零件的精密铣削工序场景，常见于五金加工小作坊的打样工位、职业院校机加工实训区、小型汽配门店的修配环节，以及电子五金类小零件的批量小批次加工场景，相比大型立式铣床，它的占地空间更小，悬臂延伸的结构可以适配更多异形装夹的零件加工需求，不需要工件做大幅度移位就能完成多面铣削作业。从结构设计逻辑来看，设备采用立柱加水平悬臂的布局，底部为一体式铸造的配重基座，基座内部预留了电控元件的安装腔，同时通过加厚的底座配重抵消悬臂伸出后的倾覆力矩，不需要额外打地脚螺栓固定，就能在普通硬质工作台面上完成安装，安装边界仅需要预留0.8米见方的操作空间，设备总高度控制在1.2米以内，悬臂最大伸出长度为0.6米，

　　垂直方向的滑枕行程可达0.3米，能够覆盖绝大多数小型零件的加工行程范围。悬臂部分采用箱型焊接结构，内部布置加强筋来提升整体刚性，避免铣削过程中出现颤振影响加工表面质量，滑枕与悬臂的配合面采用线性导轨导向，搭配滚珠丝杠传动，保证进给过程的平稳性，主轴单元集成在滑枕下端，能够装夹直径16毫米以内的立铣刀、键槽铣刀等常用铣削刀具，主轴转速覆盖常用的中低速铣削区间，适配钢件、铝合金、工程塑料等多种材质的加工需求。设备的操作面板集成在悬臂侧面的护罩位置，操作人员站在设备正前方就可以完成转速调节、进给控制、主轴启停等全部操作，不需要来回走动调整参数，护罩部分采用钣金折弯成型，表面做喷塑处理，既可以遮挡内部的传动线路与管线，

　　也能避免铣削过程中切屑飞溅到传动部件内部，降低日常维护的频次。在实际使用场景中，这款设备可以完成小型零件的平面铣削、键槽加工、台阶面铣削、小型型腔开粗等工序，针对一些外形不规则、无法在普通台式铣床上装夹的零件，可以通过悬臂延伸的结构，将主轴移动到工件上方合适位置完成加工，不需要制作复杂的专用工装，能够大幅缩短小批量零件的加工准备周期。设计过程中重点考量了小型加工场景的空间限制，将原本落地式大型铣床的结构做了等比例优化，同时保留了足够的加工刚性，没有因为缩小尺寸而过度削减结构件的壁厚，基座部分的重量占设备总重的60%以上，有效保证了铣削过程中的稳定性，悬臂的伸出长度做了限位设计，避免伸出过长导致刚性下降，

　　在最大伸出位置的主轴端跳动量控制在0.02毫米以内，能够满足普通精度零件的加工要求。设备的电气走线全部从立柱内部与悬臂内部的穿线腔布置，外部没有裸露的管线，既可以避免切屑刮坏线缆，也能让设备整体外观更整洁，日常清理切屑的时候不会被管线牵绊，基座底部预留了排屑口，加工产生的切屑可以顺着基座的斜面滑落到排屑口位置，方便操作人员定期清理。针对实训场景的使用需求，设备的操作按键做了防误触设计，主轴启动设置了双重确认按键，避免实训学生误操作引发安全问题，同时主轴部分加装了可调节的防护挡板，能够根据加工位置调整挡板角度，阻挡切屑飞溅。在小型五金零件加工场景中，这款设备可以替代大型铣床完成小零件的加工工序，降低设备采购成本的同时，也减少了大型设备空转运行的能耗，设备的驱动电机功率匹配小型加工的切削负载，不会出现大马拉小车的能耗浪费问题，日常维护只需要定期给导轨和丝杠加注润滑脂，检查传动皮带的张紧度即可，不需要复杂的专业维护流程，普通机加工操作人员就可以完成日常保养工作。
