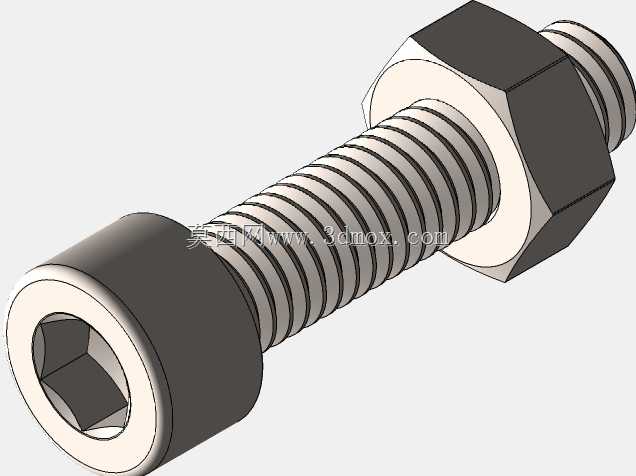

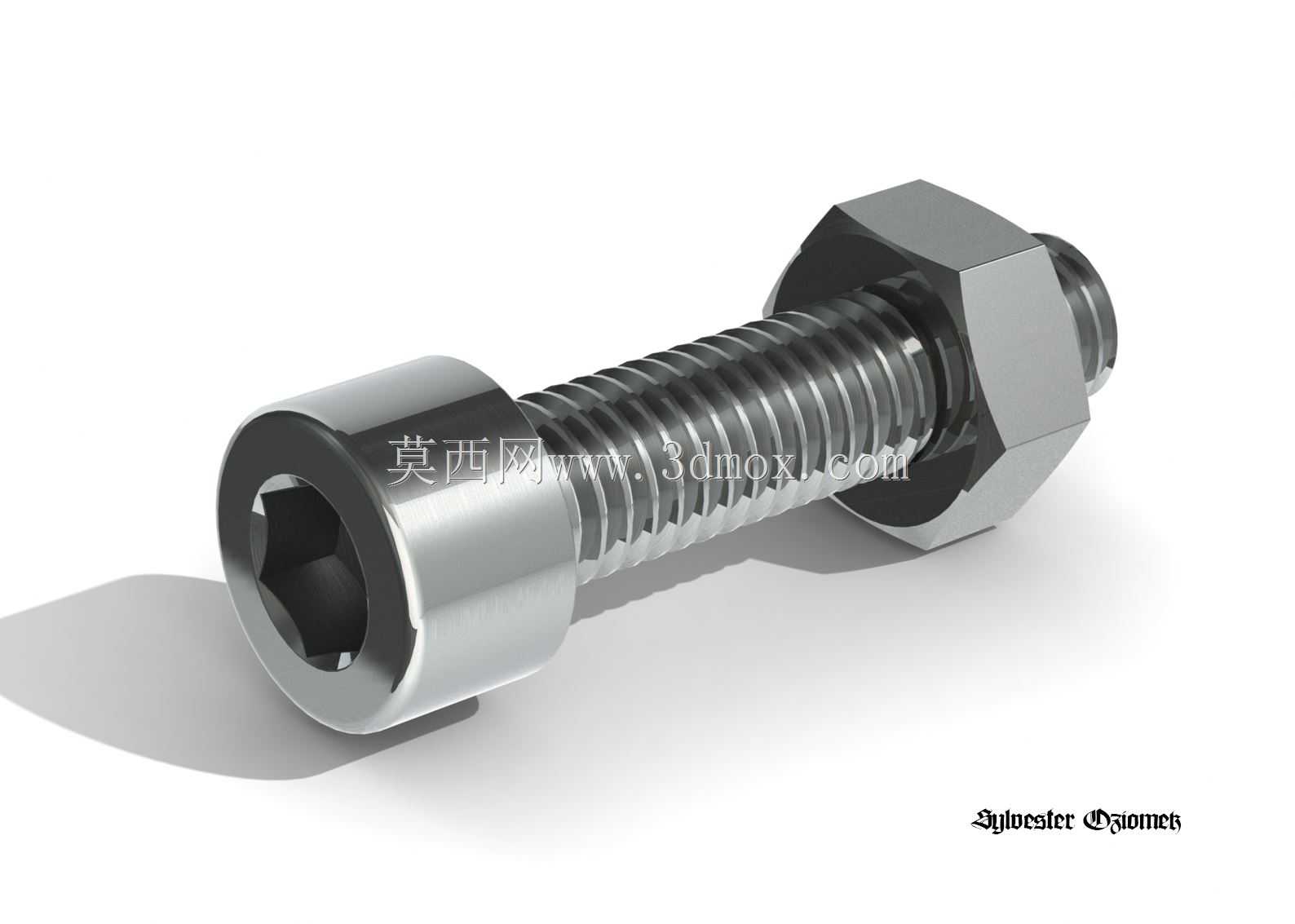

SRM6内六角圆柱头带螺母螺栓紧固件

在数控机床冷却回路的结构搭建中，紧固件的选型直接决定了管路、阀组与安装基板的连接可靠性，这款M6规格的带螺母螺栓组合，就是针对冷却系统安装场景设计的适配连接件。实际装配场景里，冷却管路的固定支架多采用3-5mm厚度的冷轧钢板冲压成型，螺栓穿过支架与机床床身的预制安装孔后，搭配六角螺母锁紧，可承受冷却泵运行时传递的持续微幅振动，避免长期运行后出现紧固件松脱、管路移位漏液的问题。从结构设计来看，螺栓头部采用内六角圆柱头形式，相比外六角结构，其安装所需的操作空间更小，在机床内部管路排布密集、操作空间受限的位置，使用内六角扳手即可完成锁紧作业，不需要预留外六角扳手所需的大回转空间，适配冷却系统紧凑排布的安装需求。螺纹部分采用ISO公制粗牙螺纹，螺距为1mm，粗牙螺纹的牙型受力截面更大，在频繁受振的工况下抗滑牙能力优于同规格细牙螺纹，搭配的M6六角螺母对边宽度符合通用五金标准，可与常规扳手、套筒工具通用，不需要配备特殊安装工具，降低现场装配的工具适配成本。尺寸边界上，螺栓杆部长度为25mm，搭配厚度4.5mm的六角螺母，可适配总夹紧厚度在12mm至18mm区间的连接场景，覆盖冷却系统中单层支架加密封垫片、双层薄钢板叠装等常见的安装厚度需求，安装时螺栓穿过被连接件后露出的螺纹长度为2-3个螺距，既保证足够的螺纹啮合长度满足锁紧强度要求，也不会因螺杆露出过长干涉周边管路或运动部件。设计过程中，头部与杆部的过渡位置做了圆角卸荷处理，避免应力集中导致螺栓在受拉或受振时从头部根部断裂，内六角驱动孔的深度与尺寸公差符合通用紧固件标准，可保证扳手插入后足够的咬合深度，避免拧紧时出现打滑拧坏驱动孔的问题。实际选型时，这类紧固件多用于冷却系统中静态部件的连接，不适合用于运动部件的频繁受力连接，装配时可搭配平垫圈增大被连接件表面的承压面积，搭配弹簧垫圈进一步提升防松性能，满足机床冷却系统长期稳定运行的连接需求。
