Nema23步进电机配套间隔棒结构设计

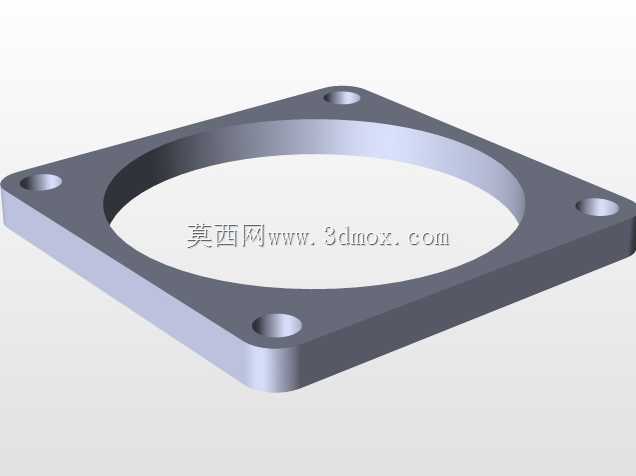

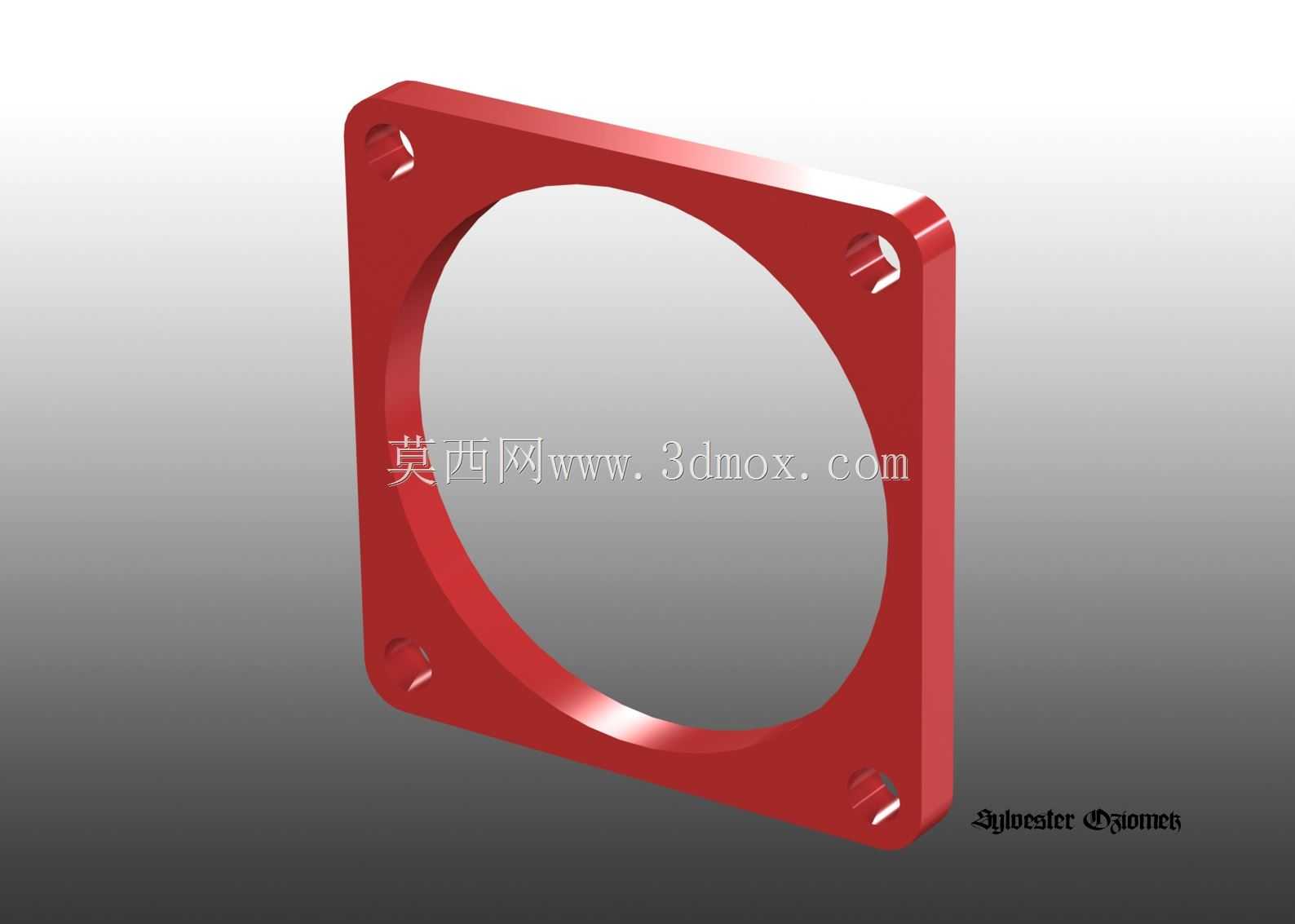

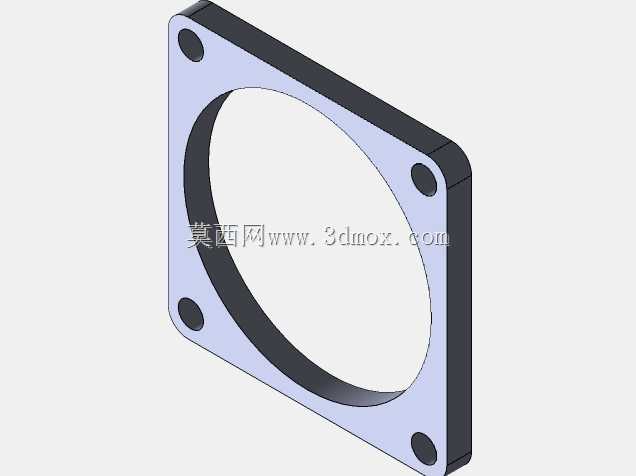

在小型桌面CNC路由器的传动系统改造场景中，不少从业者会遇到更换挠性联轴器后，电机输出轴与传动丝杠的轴向配合间隙出现偏差的问题，这款间隔棒正是针对这类实际装配痛点设计的配套结构件。日常做小型数控设备改装时，Nema23规格步进电机是桌面级雕刻、铣削设备的常用动力元件，这类设备的安装空间通常十分紧凑，电机端与传动端的安装基准面一旦因为联轴器更换、机架加工公差累积出现轴向错位，很容易导致联轴器运行时产生附加径向载荷，轻则加快联轴器弹性体磨损，重则引发电机轴跳动、传动丢步，直接影响加工件的表面精度。这款间隔棒的设计思路完全围绕实际安装边界展开，整体采用与Nema23电机安装法兰匹配的方形轮廓，四个安装孔的孔位完全对齐57系列步进电机的标准安装孔距，不需要额外对电机安装板做二次打孔加工，就能直接套设在电机输出轴端，垫在电机法兰与设备安装立板之间。从结构特性来看，间隔棒的中心通孔做了适配电机输出轴直径的避让设计，不会与转动的输出轴产生运动干涉，厚度尺寸经过实际装配验证，刚好能抵消更换挠性联轴器后多出的轴向安装尺寸，让联轴器两端的抱紧位置分别对齐电机轴与丝杠轴的有效配合段，避免出现联轴器单边抱紧量不足的问题。实际装配时，只需要将间隔棒对准电机法兰的四个安装孔，穿入电机固定螺丝后整体锁紧到设备安装板上即可，不需要额外调整电机的安装高度，也不用额外加工调整垫片，能大幅缩减小型CNC设备改装、维护时的装配调试时间。对于做小型数控设备设计、改装的结构工程师来说，这类间隔件虽然属于传动系统里的小尺寸配件，但直接决定了动力传输环节的同轴度精度，设计时既要保证安装孔位的位置公差符合电机安装的标准要求，也要控制端面的平面度，避免垫装后电机法兰出现偏斜，导致电机轴与传动系不同心。不少爱好者自行改装设备时，往往会忽略这类轴向间隔的匹配问题，随意采用不同厚度的普通垫片叠加调整，很容易因为垫片之间的间隙、垫片孔位不对中带来额外的装配误差，这款专门匹配Nema23步进电机的间隔棒，刚好能解决这类零散垫片装配带来的精度问题，适配绝大多数采用57步进电机作为动力源的桌面级CNC路由器、小型雕刻设备的传动装配需求，在保证安装强度的同时，精准控制轴向间隔尺寸，让挠性联轴器可以在设计的轴向位置正常工作，有效吸收传动过程中的微小偏斜，提升整套传动系统的运行稳定性。
