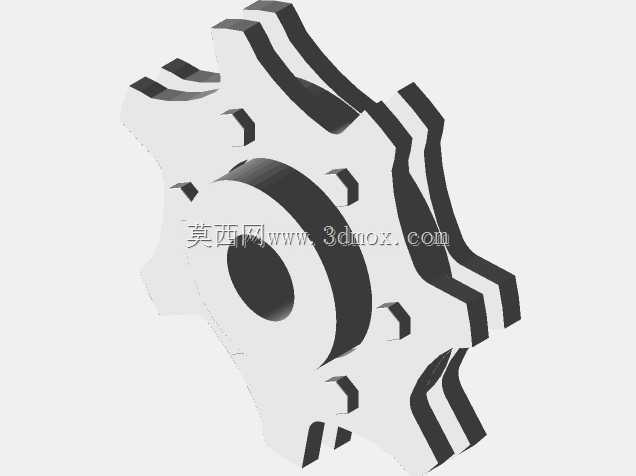

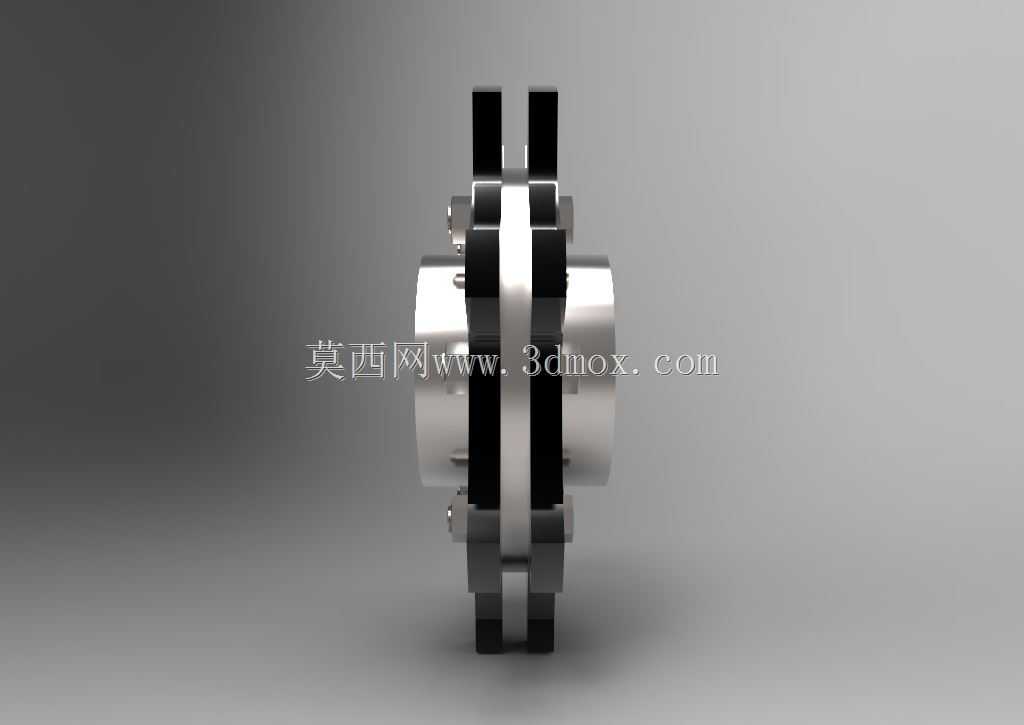

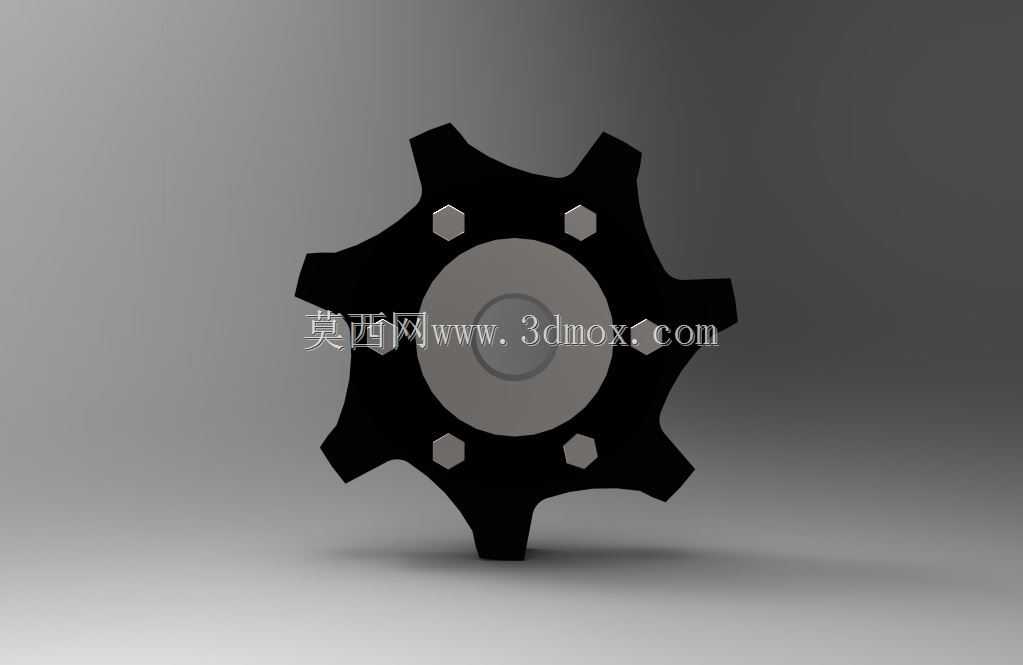

七齿节段链轮与轮毂配套传动组件

这类七齿节段链轮与轮毂的组合件，多应用在刮板输送机、埋刮板给料机这类散料输送设备的牵引传动端，也会出现在部分轻型链传动的自动化分拣线驱动工位，承担和节段式牵引链条啮合、传递驱动扭矩的核心作用，区别于整体式链轮，节段式的齿圈结构在长期运行出现齿面磨损后，可单独更换磨损的齿段，无需整体拆卸轮毂和传动轴，能大幅降低现场运维的停机时长与配件更换成本。从结构设计逻辑来看，齿部采用七齿的节段布局，是匹配对应节距的牵引链条做的参数适配，每个齿的齿形轮廓都经过啮合轨迹校核，保证和链节铰接点啮合时无卡滞、滑动摩擦占比控制在合理区间，减少运行过程中的冲击和噪音；轮毂部分采用中心通孔加周向均布螺栓孔的设计，中心孔和传动轴采用过渡配合保证同轴度，周向的内六角安装孔用于穿装紧固螺栓，将链轮齿圈和轮毂牢牢锁合，传递扭矩时不会出现相对滑移。安装边界上，轮毂的轴向定位台阶尺寸和轴肩尺寸做了适配，齿圈的外圆直径、齿根圆直径都匹配对应链条的最大回转半径，安装时不会和设备的护罩、机架等周边结构产生运动干涉，齿面的工作区域做了硬化处理的结构预留，能承受长期啮合带来的接触应力，减少齿面过早磨损失效的概率。设计过程中需要重点校核齿根的弯曲强度，以及螺栓连接组的抗剪切能力，毕竟传动过程中每个齿承受的链条拉力会通过连接螺栓传递到轮毂，再输出到传动轴，螺栓的排布数量和规格都是按照额定传递扭矩的1.5倍安全系数做的匹配，避免满负载运行时出现连接失效。另外节段式的结构也让配件的加工难度有所降低，齿圈部分可以单独做齿形加工和热处理，轮毂部分可采用常规的车削加工完成，无需在大尺寸坯料上整体加工齿形，能减少加工过程中的材料浪费和设备加工行程要求，对于小批量定制的输送设备来说，这种结构的适配性更强，可根据不同的安装轴径调整轮毂的中心孔尺寸，无需重新加工整个链轮，只需要更换适配的轮毂即可和原有齿圈配合使用。
