摊铺机梁用八吊点分布吊具结构设计

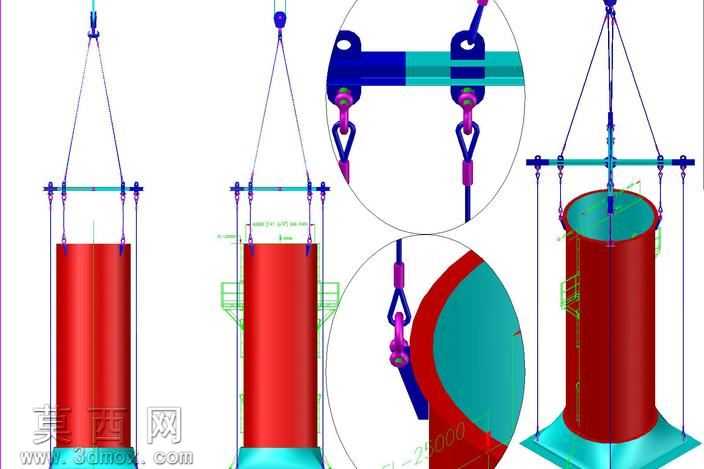

本模型为摊铺机配套的梁体吊装专用分布吊具，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循起重吊装作业的载荷分配规范，对整体结构进行1:1等比例还原。模型整体采用分层装配结构搭建，主体承载梁为箱型截面设计，建模时对梁体的壁厚、连接孔位、吊点安装座进行了精准的特征建模，每个吊点位置均设置了独立的卸扣连接结构，配套的吊钩、卸扣、吊索组件均按照实际工业吊装标准件的尺寸参数完成建模，可清晰展示各部件的装配关系与连接逻辑。渲染阶段针对不同部件赋予了差异化的材质属性，主体承载梁采用金属漆面材质，还原工业设备的漆面质感，吊索部分采用高强度合成纤维材质表现，金属卸扣、吊钩部分赋予抛光金属材质，通过光影渲染突出金属部件的结构棱角与受力特征，红色的被吊筒体采用哑光金属漆材质，与吊具的蓝、紫色部件形成清晰的视觉区分，同时通过局部放大视图的渲染展示，清晰呈现吊点与梁体的连接细节、卸扣的铰接结构、吊索的排布方式。设计思路上围绕大直径圆柱类构件的平稳吊装需求，采用八吊点对称分布的结构形式，通过分布梁将上部吊点的集中载荷均匀分配到下部的多个连接点，避免吊装过程中筒体出现局部应力集中、吊装倾斜的问题，上部吊点采用对称三角排布的吊索结构，保障起吊过程中整体重心稳定，下部吊点沿筒体圆周方向均匀布置，每个吊点配套独立的调节吊索，可适配不同直径、不同重量的筒体类构件吊装作业。建模过程中对所有活动铰接部件均保留了装配约束关系，可直观演示吊具的活动范围与吊装姿态，对关键受力部位的结构过渡做了圆角处理，还原实际生产中的工艺设计，避免应力集中问题，整体模型结构完整，细节丰富，可用于吊装方案演示、结构受力分析参考、吊装作业培训等场景。
