剪式车载螺旋顶升支撑结构设计

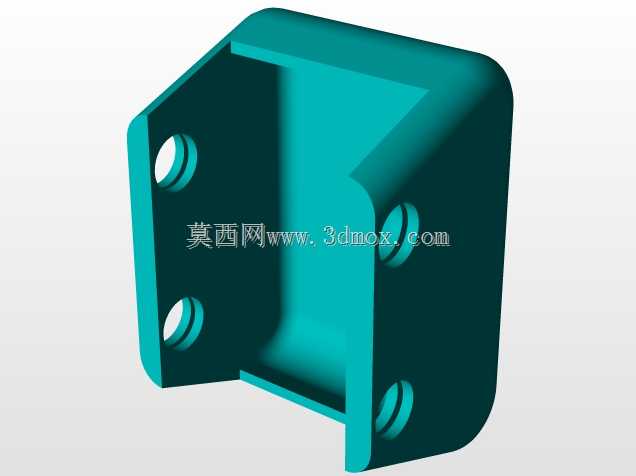

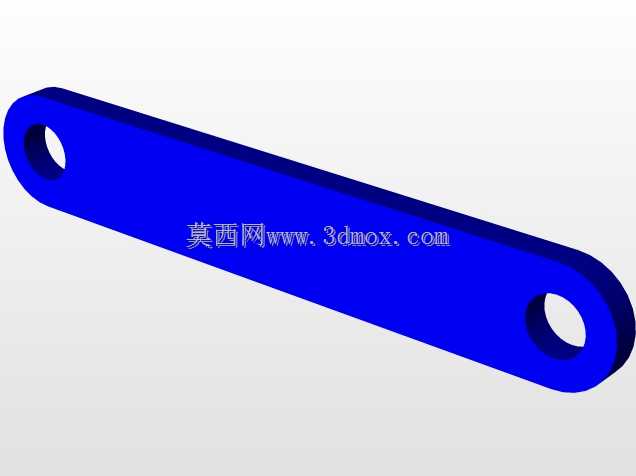

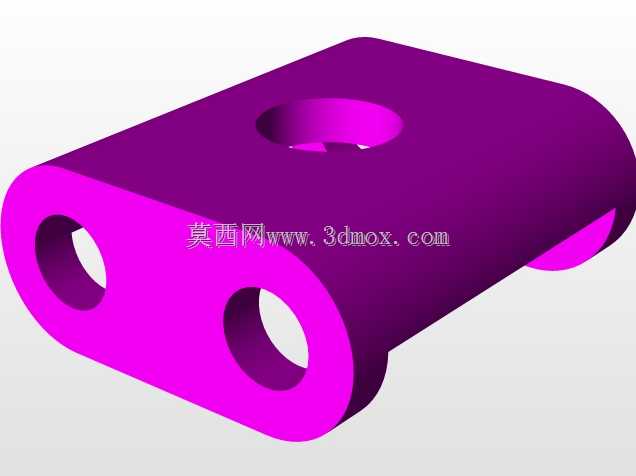

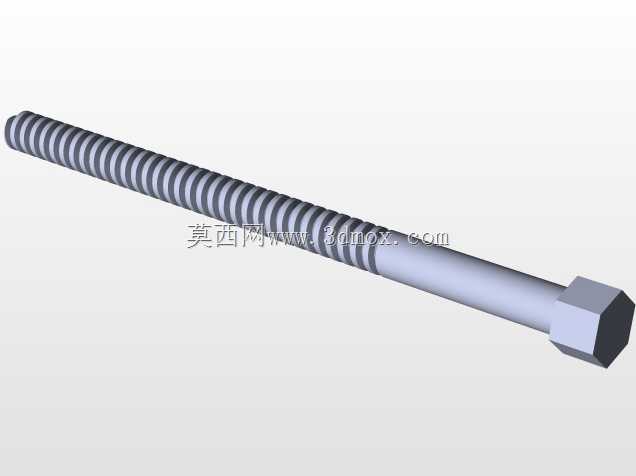

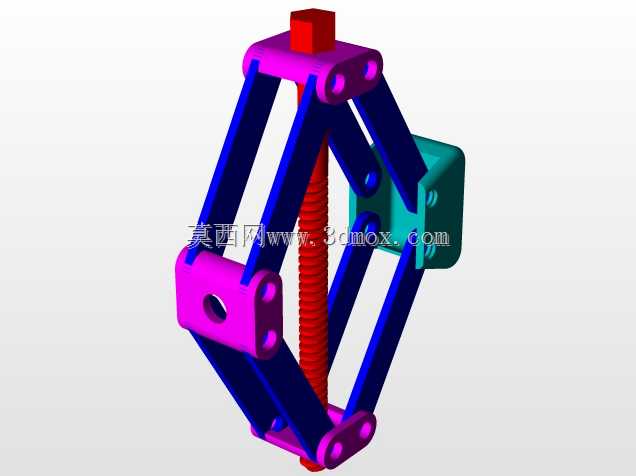

日常车辆维保场景中，剪式螺旋千斤顶是更换轮胎、底盘检修作业里最常见的便携顶升工具，这类结构依靠螺纹副的自锁特性，无需额外液压密封元件就能在任意顶升位置保持稳定支撑，相比液压类顶升工具更适合随车存放，不会出现长期静置漏油、密封件老化失效的问题，适配家用轿车、小型SUV的底盘维保作业需求。这套剪式顶升结构采用对称多连杆铰接布局，上下支撑座分别对应车辆底盘顶升点与地面接触端，中间贯穿的梯形丝杠作为核心传动部件，转动丝杠端部的方头输入段时，两侧铰接的剪臂会随丝杠上的螺母座同步收拢或展开，实现顶升高度的线性调节。从结构设计逻辑来看，剪臂采用成对布置的冷拉型钢件，铰接孔位做同轴度公差约束，保证两侧剪臂运动时无卡滞、偏载，上下支撑座的接触面做防滑纹理处理，顶部支撑块的弧度适配多数家用车底盘的加强筋顶升位，避免顶升过程中出现滑脱风险。安装边界方面，收拢状态下整体结构可放入车辆后备箱的工具槽内，完全展开时的顶升高度满足家用车底盘离地间隙的顶升需求，最低收拢高度适配低底盘车型的底盘下方伸入空间，不会出现最低高度过高无法塞入车底的问题。传动丝杠选用梯形螺纹而非普通三角螺纹，一方面是梯形螺纹的传动效率更适合手动驱动，另一方面螺纹副的自锁角设计可以保证在顶升承重后，即使撤去输入扭矩，结构也不会自行回落，保障作业过程的安全性。两侧剪臂的铰接销轴做淬火处理，提升铰接位置的耐磨性能，避免反复使用后出现孔位磨损导致的结构晃动，丝杠末端的限位挡块可以限制最大展开行程，防止操作时超出行程导致结构脱开。实际使用时，将顶部支撑块对准车辆底盘指定的顶升加强位，底部平稳放置在坚实平整的地面上，使用配套的摇杆转动丝杠方头即可平稳抬升车辆，整个顶升过程传动平稳，无突然窜动的问题，相比臂式千斤顶的支撑稳定性更强，侧向抗倾覆能力更优，适合非专业维修人员在户外应急场景下操作。结构的受力路径从顶部支撑座传递到两侧剪臂，再通过铰接点分散到多组连杆上，最终传导到底部支撑座，整体受力均匀，不会出现局部应力集中导致的结构变形，所有铰接位置的间隙控制在合理范围内，既保证运动顺畅，又不会因间隙过大导致顶升时的虚位晃量。
