手动螺旋起重顶升机械结构设计

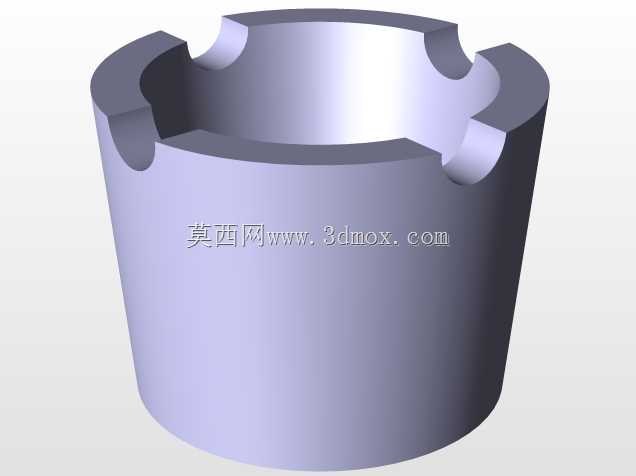

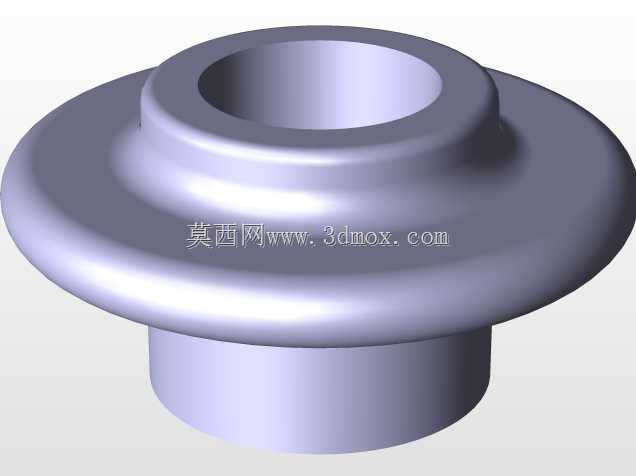

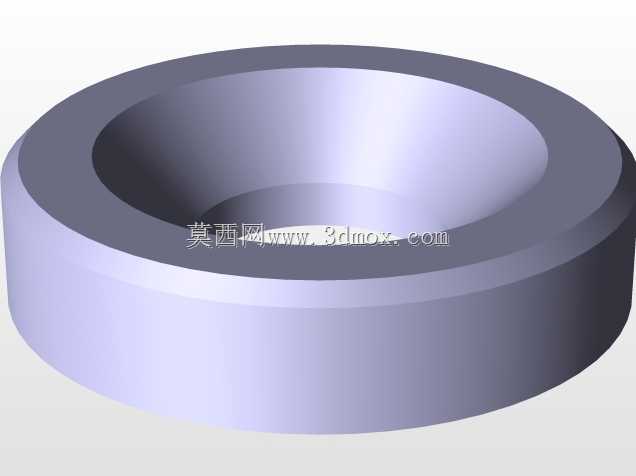

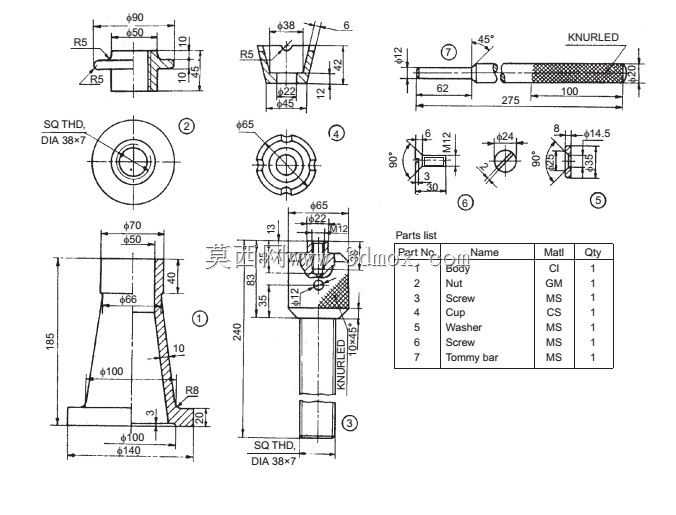

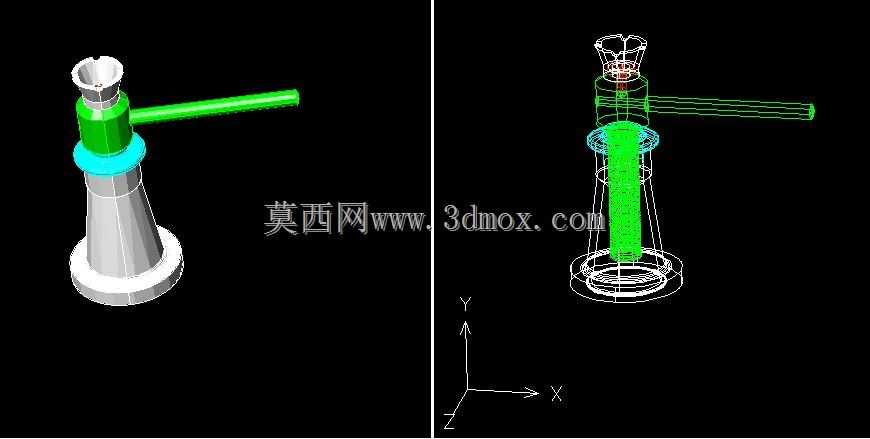

在车间重型工件装配、设备维保移位、建筑施工临时支撑这类需要小行程大顶升力的作业场景里，手动螺旋顶升结构是应用频次极高的基础工装，不同于液压类顶升设备存在的密封泄漏、长期保压沉降风险，纯机械螺旋副传动的结构能在无动力供应的野外、狭窄工位完成稳定的重物托举，哪怕长时间承载也不会出现压力衰减，这也是这类结构在重型设备安装、模具拆装、车辆应急维修场景中始终保有稳定使用占比的核心原因。从结构功能逻辑来看，这套顶升结构的核心传力路径是通过摇臂输入手动扭矩，经梯形传动螺旋副将回转运动转化为顶杆的直线顶升动作，梯形螺纹的自锁特性是设计时的核心考量点——当螺纹升角小于接触面当量摩擦角时，即便撤去摇臂的输入扭矩，顶杆在重物轴向载荷作用下也不会发生反向回转滑落，从机械结构本身保障作业安全，不需要额外加装锁止机构就能实现任意顶升位置的稳定停留。设计过程中首先要明确承载边界，底座采用下大上小的锥台扩面结构，底部接触端面做平整处理来增大与支撑面的接触面积，降低单位面积压强，避免在混凝土地面、钢制平台上作业时出现底座下陷、侧倾的风险，底座与螺旋套采用过盈配合加周向定位销的连接方式，保证大载荷下传力部件不会出现相对松脱。螺旋套作为传动副的固定承载件，内壁加工连续梯形传动螺纹，与顶杆外螺纹形成滑动螺旋传动，螺纹配合面预留合理的润滑脂存储间隙，既减少顶升、回落过程中的螺纹磨损，也能避免杂质进入螺纹副造成卡滞。顶杆作为直接承载部件，顶端设计内凹弧面与带径向防滑槽的顶帽，顶帽与顶杆采用小间隙活动连接，可根据被顶升物的接触面角度做小幅自适应偏转，保证顶升力始终沿顶杆轴向传递，避免偏载造成螺纹副局部应力集中、顶杆弯曲变形的问题。摇臂采用长力臂直杆结构，与顶杆上部的驱动套采用通孔插装连接，作业时可根据操作空间需求调整摇臂的插入角度，长力臂设计能大幅降低手动输入的扭矩需求，单人操作即可完成数吨级载荷的顶升动作，不需要额外加接延长杆。从安装与使用边界来看，整套结构的径向最大尺寸集中在底座位置，作业时仅需要预留略大于底座直径的平整支撑面即可，不需要额外的地脚固定，摇臂回转半径范围内不能有障碍物阻挡，避免操作时出现磕碰；顶升行程设计上预留足够的安全余量，顶杆升到最高位置时，螺旋副的啮合螺纹长度不低于螺纹公称直径的1.5倍，防止螺纹脱扣引发安全事故，最低位时顶杆下端不会与底座内腔发生硬接触，预留缓冲间隙。日常使用中，这类纯机械结构的维护成本极低，仅需要定期在螺纹配合面、顶帽转动接触面涂抹润滑脂，检查螺纹磨损量、底座是否存在裂纹、摇臂连接是否可靠即可，不需要像液压设备那样定期更换密封件、补充工作介质，在低温、高粉尘、潮湿的恶劣作业环境下适应性更强。很多现场作业人员会忽略螺旋顶升结构的载荷对中要求，实际使用时如果顶升力偏离顶杆轴线，会让螺纹副承受额外的弯曲载荷，长期偏载使用会造成螺纹牙型磨损不均、顶杆弯曲，严重时甚至会出现螺纹断裂的风险，因此建模过程中特意在顶杆上部加工了周向刻度标记，作业时可通过刻度观察顶杆是否出现偏斜，及时调整被顶升物的支撑位置，保证载荷始终沿轴向传递。另外，底座的锥面结构除了提升支撑稳定性，也能在顶升过程中让整体重心始终落在底座支撑面范围内，即便被顶升物存在小幅晃动，也不会出现整机倾翻的问题，锥面的倾斜角度经过反复校核，在保证结构强度的前提下尽可能减轻整体重量，方便单人搬运转移作业位置。
