手动螺旋起重顶升机构三维结构

在设备检修、小型构件安装、工装调平的现场作业场景里，这类手动螺旋顶升结构是无需外接动力源就能完成重载支撑的核心工装，区别于液压类顶升设备，它不存在密封件老化泄漏、油路泄压的风险，哪怕在潮湿、多粉尘的户外检修现场长期放置，只要螺纹副没有出现严重锈蚀，就能稳定保持支撑高度，不会出现负载缓慢下沉的安全隐患，很多重型设备的安装调平工位、野外管线架设的临时支撑点位，都会优先选用这类纯机械传动的顶升结构。

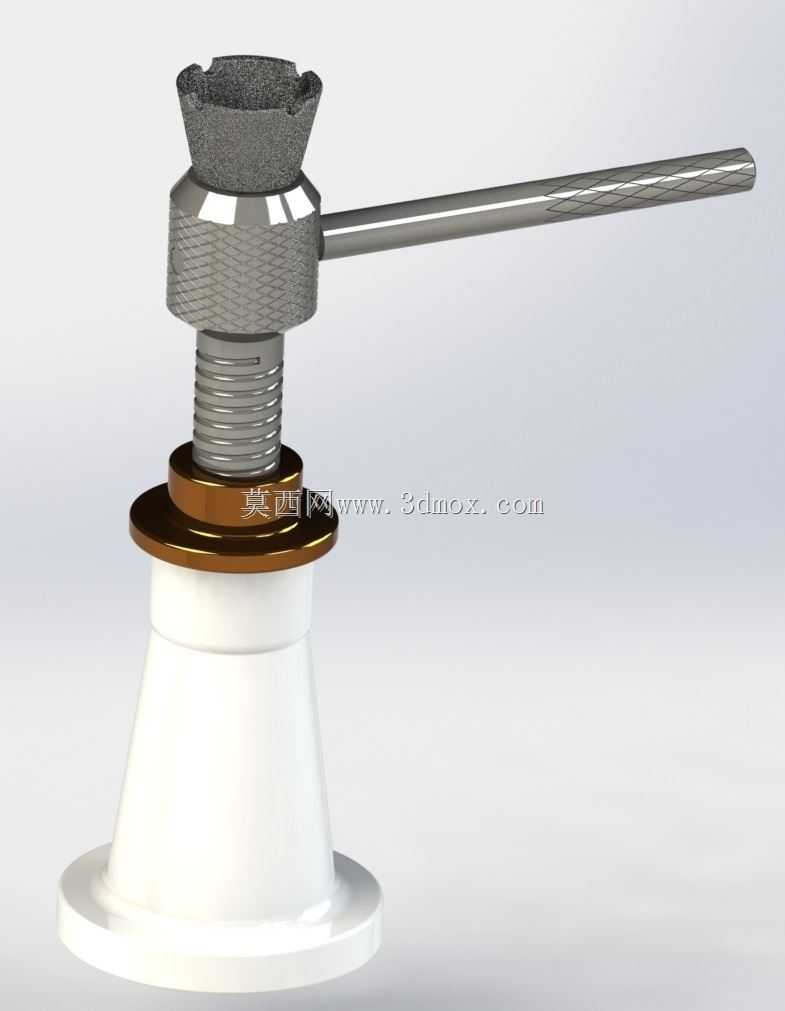

从实际功能逻辑来看，该结构依靠梯形螺纹的自锁特性实现负载保持，转动侧面的操作杆时，螺杆会沿着底座内的内螺纹做轴向直线运动，顶部的承托座直接接触被顶升工件的底面，承托座顶面做了防滑齿槽结构，接触金属构件时能增大摩擦力，避免顶升过程中工件滑移偏载；操作杆与螺杆上部的旋转座采用通孔穿装结构，作业时可以根据操作空间的大小，更换不同长度的操作杆，空间狭窄时用短杆转动，需要大扭矩顶升重载时穿入长杆增大力矩，不用额外配套专用扳手，现场找一根适配直径的圆钢就能完成操作。

设计层面上，底座采用上窄下宽的锥形扩底结构，底部是大直径的平整支撑面，放置在混凝土、钢板等硬质支撑面上时，支撑面的压强大幅降低，不会因为局部压强过大压坏地面或者出现底座下陷；螺杆与旋转座之间设置了推力轴承结构，转动操作杆时，螺杆承受的轴向负载直接传递到推力轴承上，大幅降低转动时的摩擦阻力，哪怕是顶着数吨的负载，操作人员也能平稳转动杆体完成高度微调，不会出现卡滞、咬螺纹的问题。螺纹副选用传动效率适中、自锁性能可靠的梯形螺纹，牙型角30度，牙根强度高，能承受较大的轴向冲击力，日常使用时只要定期在螺纹表面涂抹润滑脂，就能避免螺纹磨损、锈蚀，延长整体使用寿命。

从安装与使用的边界尺寸来看，该结构处于最低收缩位置时整体高度较低，能塞入设备底部间隙较小的顶升点位，最大顶升行程覆盖常规小型设备检修、构件调平的高度需求，底座的最大外径保证了顶升过程中的抗倾覆稳定性，哪怕被顶升工件存在小幅偏载，底座的支撑范围也能抵消倾覆力矩，不会出现侧翻风险。顶部承托座的直径适配大部分设备底座的加强筋、支撑脚的接触尺寸，不用额外加装过渡垫块就能直接接触受力，操作杆的伸出长度在常规操作范围内不会碰到周边的设备构件，单人站在侧面就能完成全部顶升、下降、高度微调的操作。

实际作业过程中，这类结构的高度微调精度远高于液压类顶升设备，转动操作杆的圈数可以直接对应螺杆的升降距离，能精准控制顶升高度到毫米级，在设备安装找正、工装夹具调平的场景里，这种精准微调的特性是液压顶升设备无法替代的；而且整体结构没有易损的密封件、阀体，哪怕长期闲置存放，下次使用时只要检查螺纹是否完好、转动是否顺畅就能直接投入使用，维护成本极低，适合作为车间、检修班组的常备工装，也可以作为固定设备的配套调平支撑部件，安装在设备底座的四个角点，长期支撑设备重量并完成水平度调整。

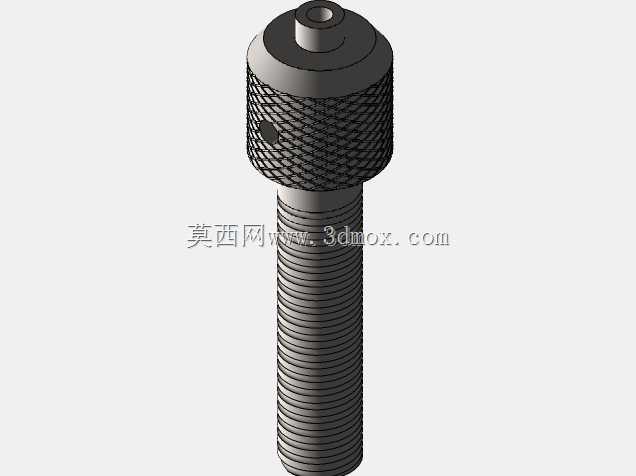

结构的受力路径设计非常清晰，被顶升工件的负载通过顶部承托座传递到螺杆，再通过螺纹副将轴向力传递到底座，最终全部负载由底座底部的支撑面传递到地面，整个受力路径上没有薄弱的受力环节，螺纹的牙型强度、底座的壁厚、螺杆的直径都按照额定顶升负载做了等强度设计，不会出现局部应力集中导致的部件断裂问题；旋转座外侧做了网纹滚花处理，当操作杆未安装时，也可以直接用手转动旋转座完成空载状态下的快速高度调整，提升小行程调整时的操作效率。
