四缸发动机排气歧管结构设计

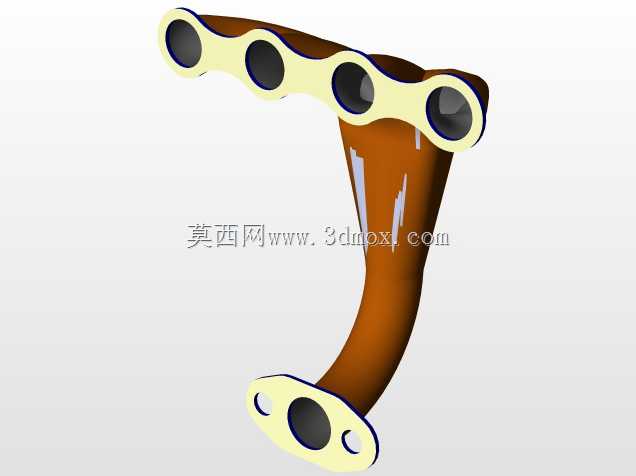

这款排气歧管适配直列四缸内燃机，主要应用于乘用车、轻型商用车的动力总成排气系统端，承担着将四个气缸燃烧后产生的高温废气有序汇集、导出至三元催化装置的核心作用，是发动机排气系统前端的关键导流部件。从结构设计来看，进气端采用四孔等距法兰布局，法兰面带有定位孔与密封压合边，安装时可直接贴合气缸盖排气侧的密封面，通过螺栓穿过定位孔完成紧固，密封边的凸起结构可配合密封垫片有效避免高温高压废气泄漏，四个进气口的中心距严格匹配主流1.5L-2.0L排量直列四缸机的气缸排气道间距，安装边界完全适配常规横置、纵置四缸动力的机舱布局。出气端采用单出口法兰结构，法兰面同样设置两个对称定位孔，可直接对接下游三元催化器的进气端接口，管路从四孔进气端逐步汇流至单出口，整体采用弯管平滑过渡设计，没有突兀的截面突变，能够最大程度降低排气阻力，减少各缸排气之间的干涉问题，避免出现排气倒流影响气缸扫气效率的情况。设计过程中充分考虑了高温工况下的热形变问题，管路的弯曲弧度预留了足够的热胀冷缩余量，管壁厚度均匀，既可以承受排气行程中产生的脉冲压力，也能避免局部过厚导致的重量冗余、局部过薄导致的热疲劳开裂问题。法兰与管路的连接位置采用圆弧过渡结构，可有效分散热应力集中点，延长部件在高低温交变工况下的使用寿命。在实际装车场景中，该部件紧邻发动机缸盖排气侧，工作环境温度跨度大，冷启动时为环境温度，全负荷工况下管路表面温度可超过六百摄氏度，因此结构设计上规避了尖锐棱角与薄壁突变区域，减少热应力累积导致的开裂风险。同时汇流腔的容积经过匹配设计，既能够保证各缸排气脉冲的有序传导，也不会因为容积过大导致排气背压升高、影响发动机动力输出表现，四个进气支路的长度经过均衡设计，可让各缸的排气阻力保持一致，保证各缸工作状态均匀，避免出现单缸排气不畅导致的动力不均、怠速抖动等问题。安装时仅需匹配对应规格的耐高温密封垫片，按照标准扭矩紧固法兰螺栓即可完成装配，不需要额外的转接结构，可直接替换同规格的原厂排气歧管部件，也可作为发动机改装、教学实训、动力总成台架搭建的配套结构件使用。
