小型卧式单缸内燃机结构展示模型

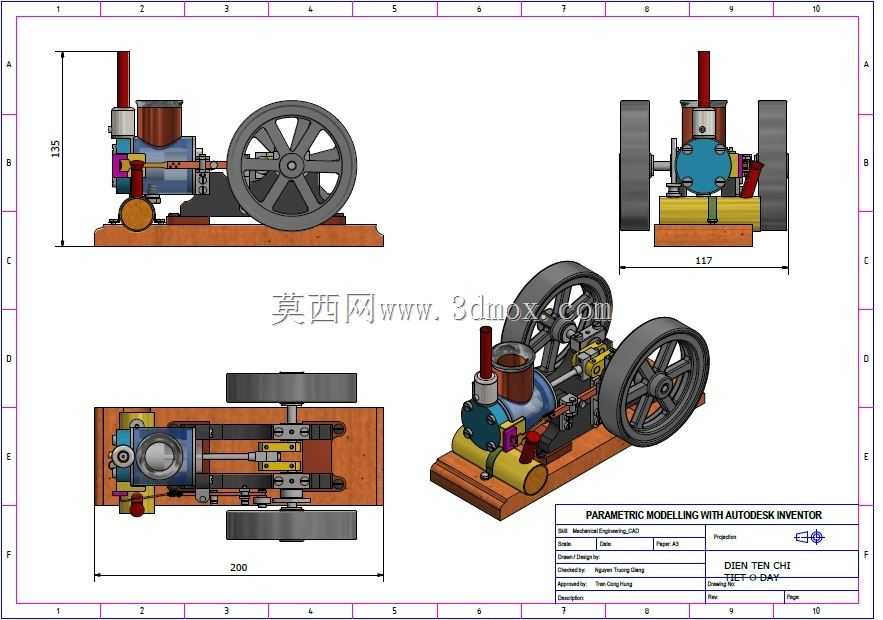

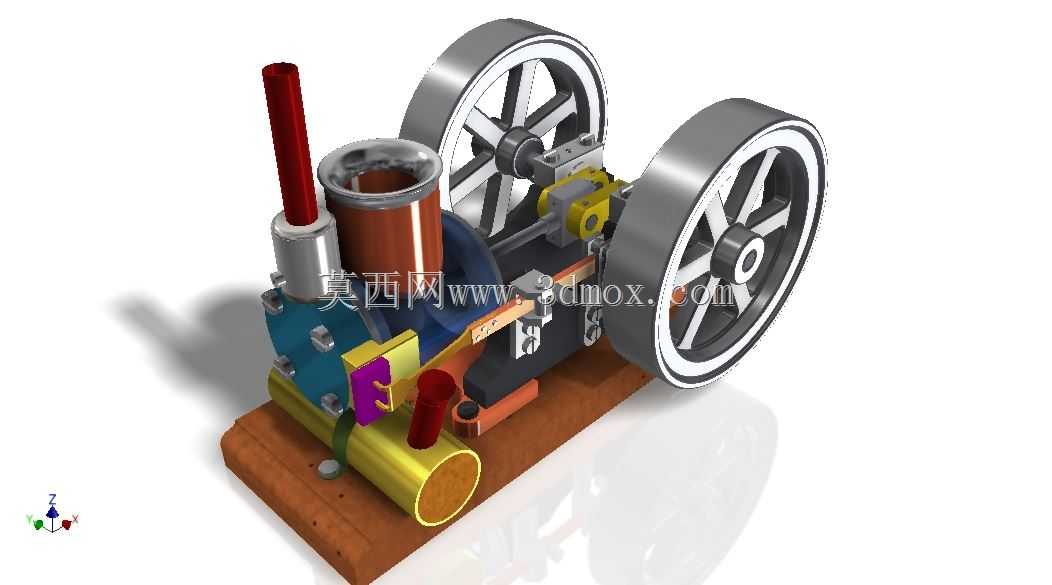

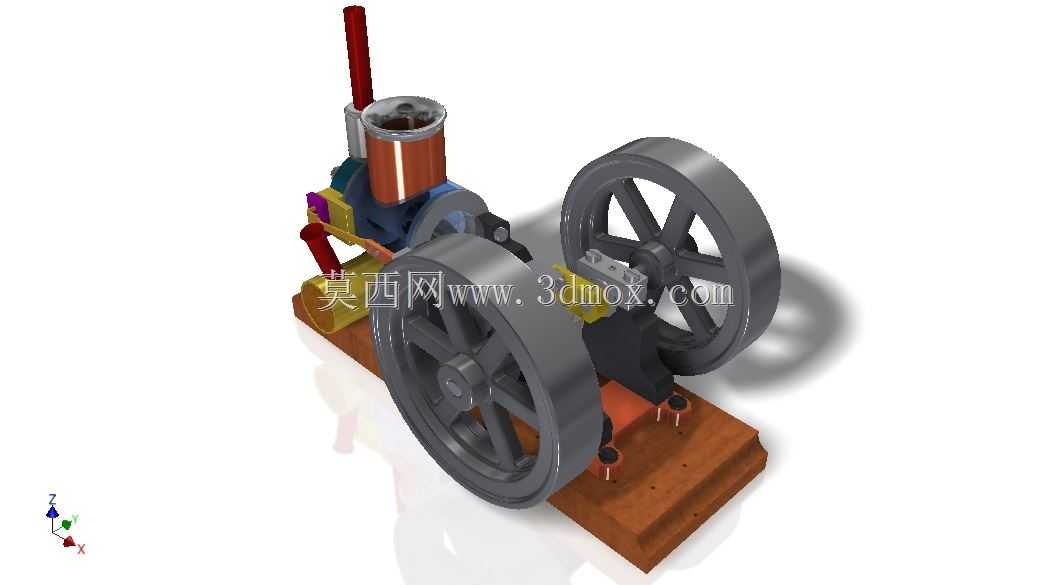

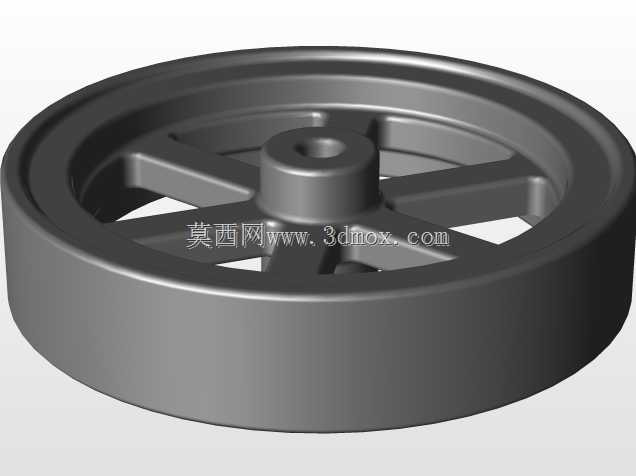

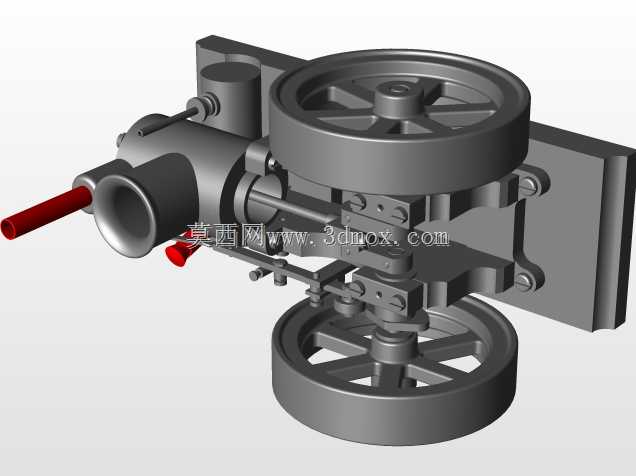

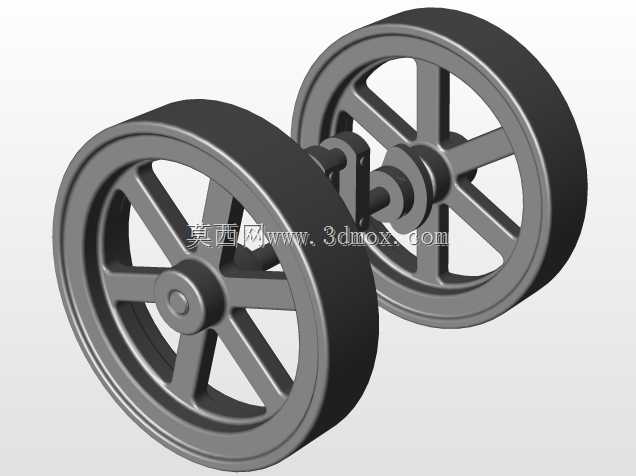

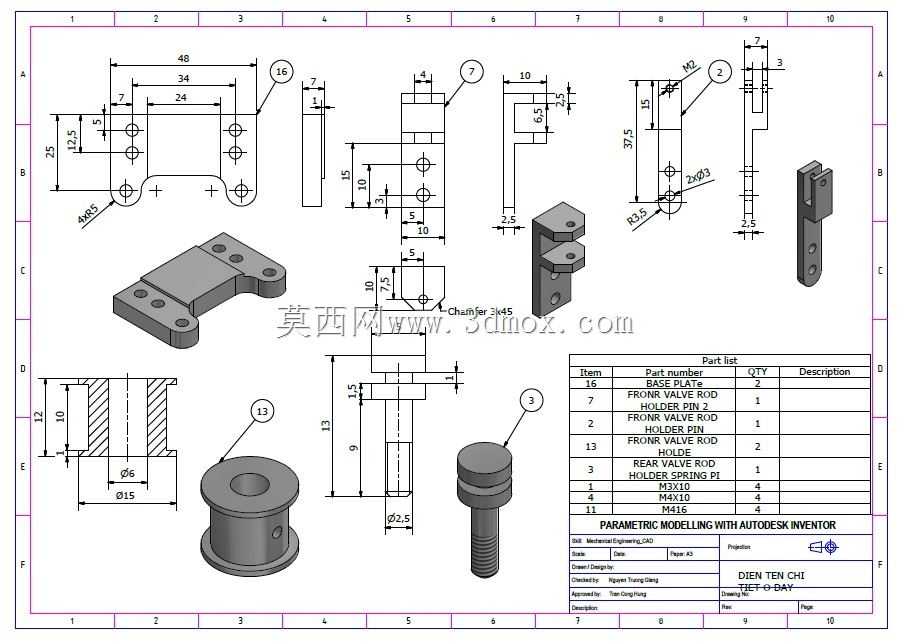

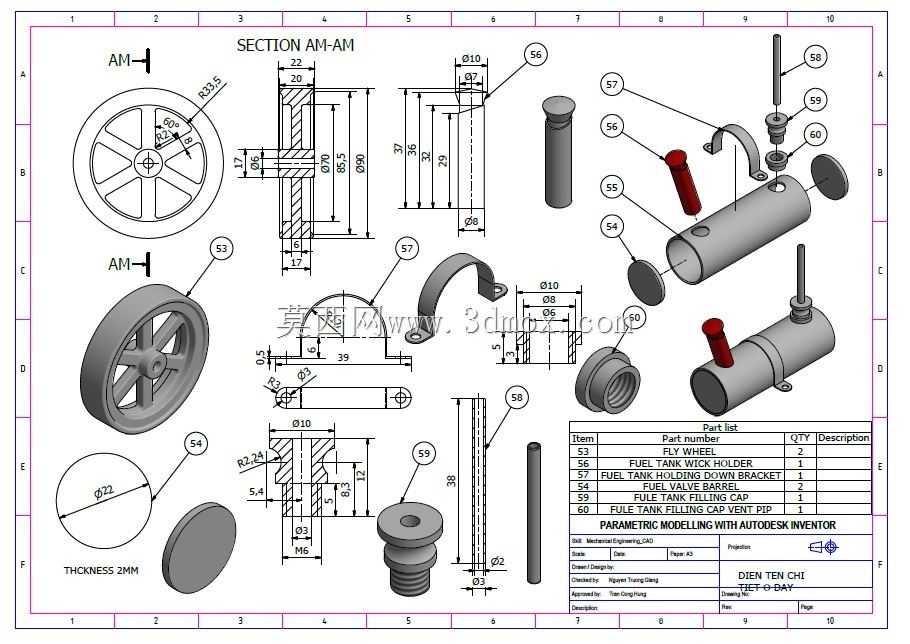

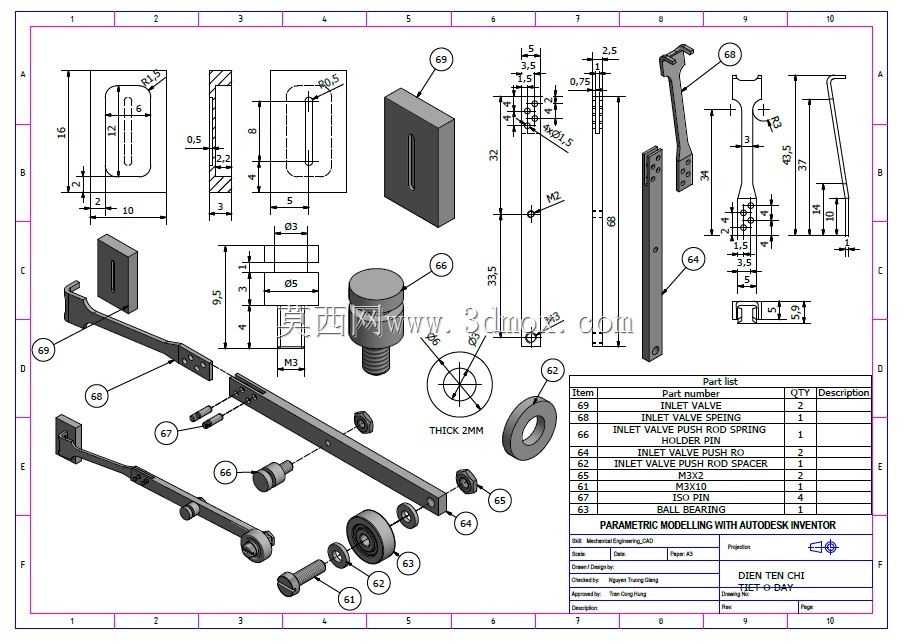

这款小型卧式单缸动力装置模型，还原了老式固定式内燃机的核心结构特征，可用于教学演示、原理验证以及小型动力配套场景的方案参考。从结构布局来看，整机采用卧式气缸布置，将缸体沿水平方向固定在木质安装基座上，有效降低整机重心，提升运行时的稳定性，这类布局常见于早期固定式作业动力、小型农用配套动力，能够适配低转速大扭矩的输出需求，可直接通过皮带轮连接发电机、小型水泵、农副产品加工机具等负载，不需要额外加装复杂的换向传动结构。整机安装边界清晰，总长度控制在200mm区间，宽度方向双轮支撑结构的尺寸为117mm，整机含立式点火结构的总高度为135mm，基座预留了充足的安装固定孔位，能够直接固定在作业台架或者移动小车上，不需要额外设计转接安装板。从功能特性来看，模型完整还原了配气机构、曲柄连杆机构、飞轮储能结构、供油点火组件的相对位置关系，大直径飞轮布置在曲轴输出端，既能够储存曲轴运转的惯性能量，保证单缸动力做功行程之外的运转平顺性，也可作为动力输出轮直接挂接皮带传递扭矩；双支撑轮结构布置在机身两侧，既可以作为移动搬运的支撑结构，也能够在演示时作为整机的滚动支撑，方便调整展示角度。设计思路上，所有零部件的装配关系完全遵循实际内燃机的装配逻辑，缸体与基座的连接位置、活塞连杆与曲轴的配合间隙、飞轮与曲轴的同轴度要求都在模型中做了明确的结构体现，能够直观看到可燃混合气在缸内燃烧推动活塞往复运动，再通过连杆转化为曲轴旋转运动的完整动力传递路径，缸体顶部的立式点火结构、侧置的配气组件都按照实际工作位置排布，没有做简化省略，方便结构设计从业者对照理解小型内燃机的布局逻辑。在实际应用场景中，这类小型动力装置可用于偏远地区的小型离网发电配套、庭院小型作业机具的动力源，也可作为科普教具展示内燃机的基本工作原理，模型的结构细节能够为小型非标动力装置的改装、小型内燃机的轻量化设计提供直接的布局参考，尤其是卧式布局下的重心控制、飞轮尺寸与输出扭矩的匹配关系、基座安装的受力点分布，都能为同类产品的结构设计提供可参照的实体依据。
