倾斜式谷物输送投料设备三维设计

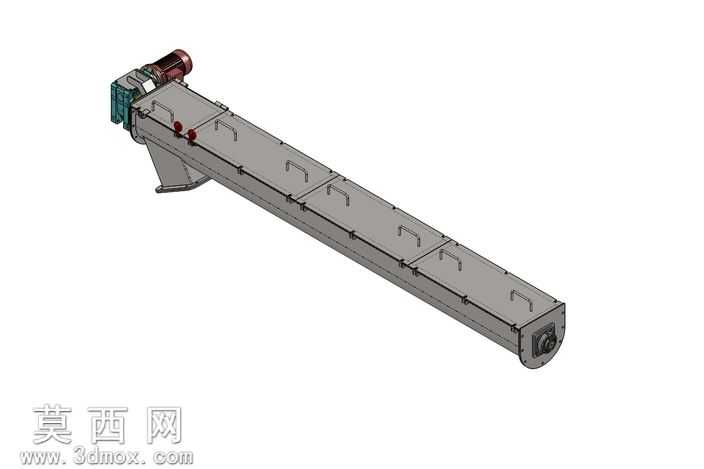

本作品为针对谷物类散装物料设计的倾斜式输送投料设备三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的整体结构与装配关系。模型整体采用长槽型封闭壳体结构，壳体分段设计并通过法兰螺栓连接，既保证了壳体的结构强度，也便于设备的加工制造与后期维护检修；槽体顶部设置多组快开式检修盖板，可快速开启查看内部输送构件状态，及时处理物料卡堵等异常情况。设备驱动端集成减速电机组件，电机与传动机构采用直连式布局，减少传动环节的动力损耗，驱动端壳体设置加强筋结构，提升重载工况下的结构稳定性，避免运行过程中出现壳体变形问题。设备内部布置连续螺旋输送构件，螺旋叶片采用等螺距设计，可平稳推动槽内谷物沿倾斜方向向上输送，实现谷物从低位到高位的投料转运作业；设备出料端设置端部轴承座组件，对螺旋轴末端进行稳定支撑，降低长轴运行过程中的径向跳动，保障设备长时间运行的可靠性。设备底部设置倾斜支撑脚架，可将设备稳定固定在作业工位，支撑脚架与槽体采用焊接加螺栓紧固的连接方式，可承受满载输送时的整体载荷。建模过程中对所有金属构件赋予了对应的钢材材质，对驱动电机、密封件等部件分别赋予对应材质属性，渲染效果真实还原设备的工业质感；各部件间的装配约束完全按照实际装配逻辑设置，可直接用于工程图导出、运动仿真模拟以及后续的结构优化分析。该设备的设计充分考虑谷物类散料的输送特性，封闭壳体可避免输送过程中谷物洒落、扬尘问题，倾斜布置的结构可适配不同高度差的投料作业场景，能够满足粮食加工、仓储转运等环节的谷物输送投料需求，整体结构紧凑、运行平稳，具备良好的实用参考价值。
