外六角螺栓配六角螺母标准紧固件

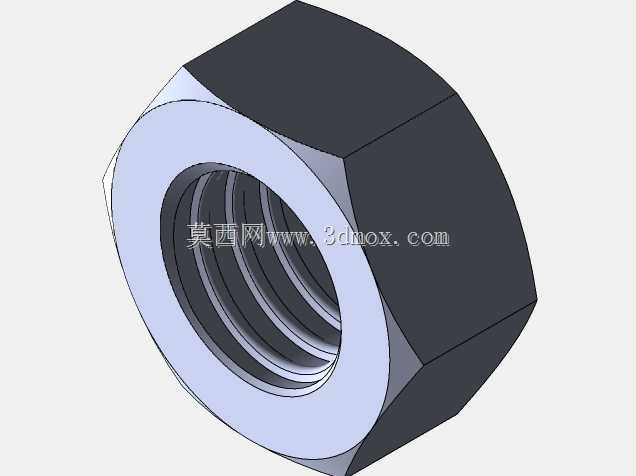

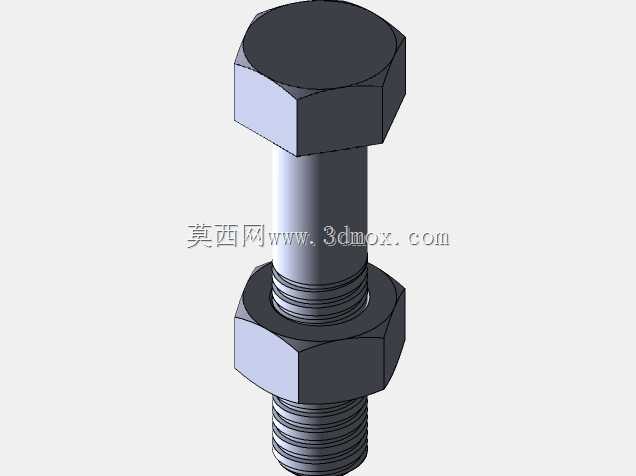

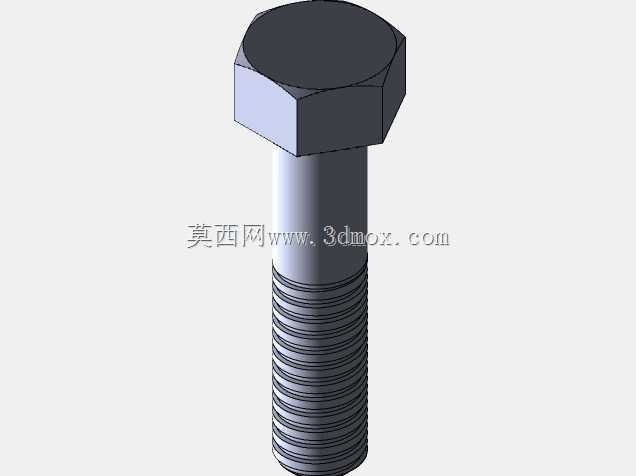

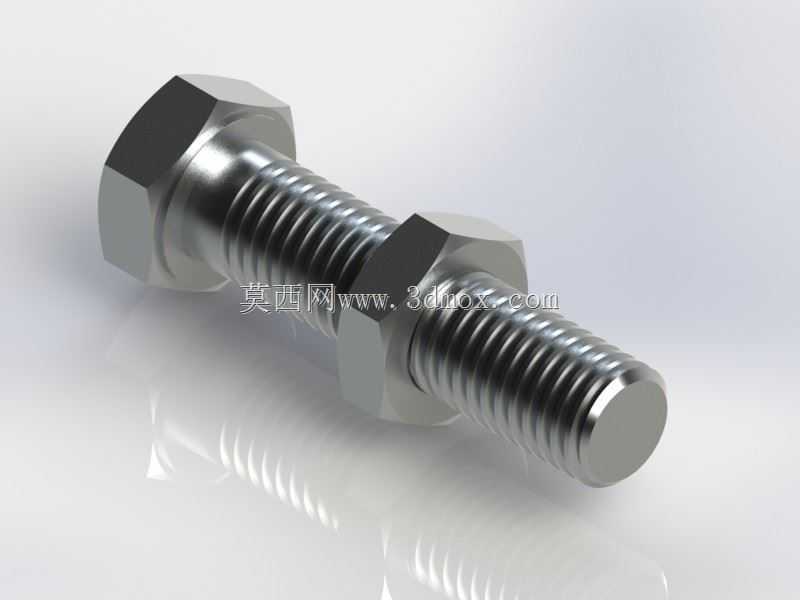

在各类机械结构装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套外六角螺栓与六角螺母的组合，是机械设计、设备装配、工装搭建环节最常选用的连接方案。从实际应用场景来看，这类紧固件可适配从普通钣金机架拼接、非标设备框架组装，到传动部件定位、工装夹具锁紧等多类工况，只要涉及可拆卸式刚性连接的结构，几乎都能见到这类标准紧固件的身影。设计这类零件的三维模型时，首先要遵循公制螺纹的通用啮合规范，螺栓杆部的螺纹大径、中径、小径公差要与螺母的内螺纹参数完全匹配，保证旋合过程中无卡滞、啮合后无轴向窜动，同时螺栓头部的六角对边尺寸、螺母的六角对边尺寸要符合通用扳手的作业空间要求，避免装配时出现扳手无法卡合、操作空间不足的问题。从功能特性上看，外六角的头部设计能承受更大的锁紧扭矩，相比内六角、沉头类螺钉，它的受力接触面积更大，在需要大预紧力的连接场景下，能有效降低头部打滑、棱角崩损的概率；配套的六角螺母采用等厚设计，螺纹啮合长度满足螺纹连接的强度要求，能保证在额定预紧力下螺纹不会出现滑牙、脱扣的失效问题。在安装边界的考量上，建模时需要预留足够的扳手操作空间，螺栓伸出螺母的长度要控制在2-3个螺距的范围内，既保证螺纹啮合长度足够，又不会因为伸出过长造成周边部件的运动干涉，同时螺栓光杆部分的直径要略小于螺纹大径，方便装配时穿过对应的安装通孔，通孔与光杆的间隙控制在合理范围内，避免装配后出现连接错位。建模过程中螺纹部分的处理要兼顾工程实用性与模型轻量化，不需要完全还原螺纹的微观切削轮廓，而是通过符合标准参数的螺旋特征还原螺纹的啮合关系，既能满足装配干涉检查的需求，也不会因为特征过于复杂影响整体装配体的运行效率。这类标准件的三维模型，在做整机装配设计时可以直接调用，不需要重复建模，能大幅缩短结构设计的周期，同时在做装配干涉检查、运动仿真时，准确的外形尺寸能有效验证连接位置的空间合理性，避免实际加工装配时出现部件干涉、工具无法操作的问题。
