带缓冲复位功能的外六角组合螺栓

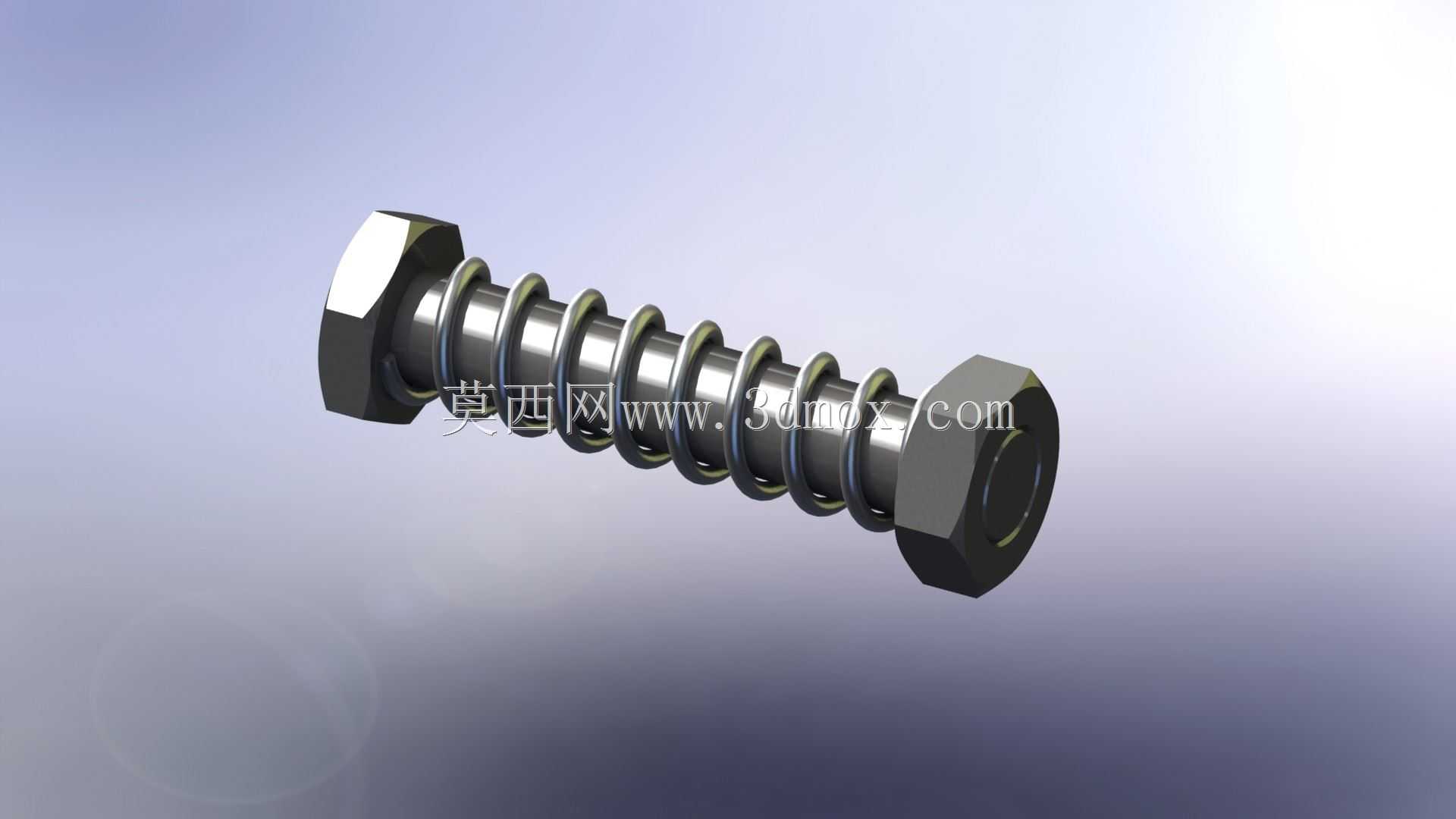

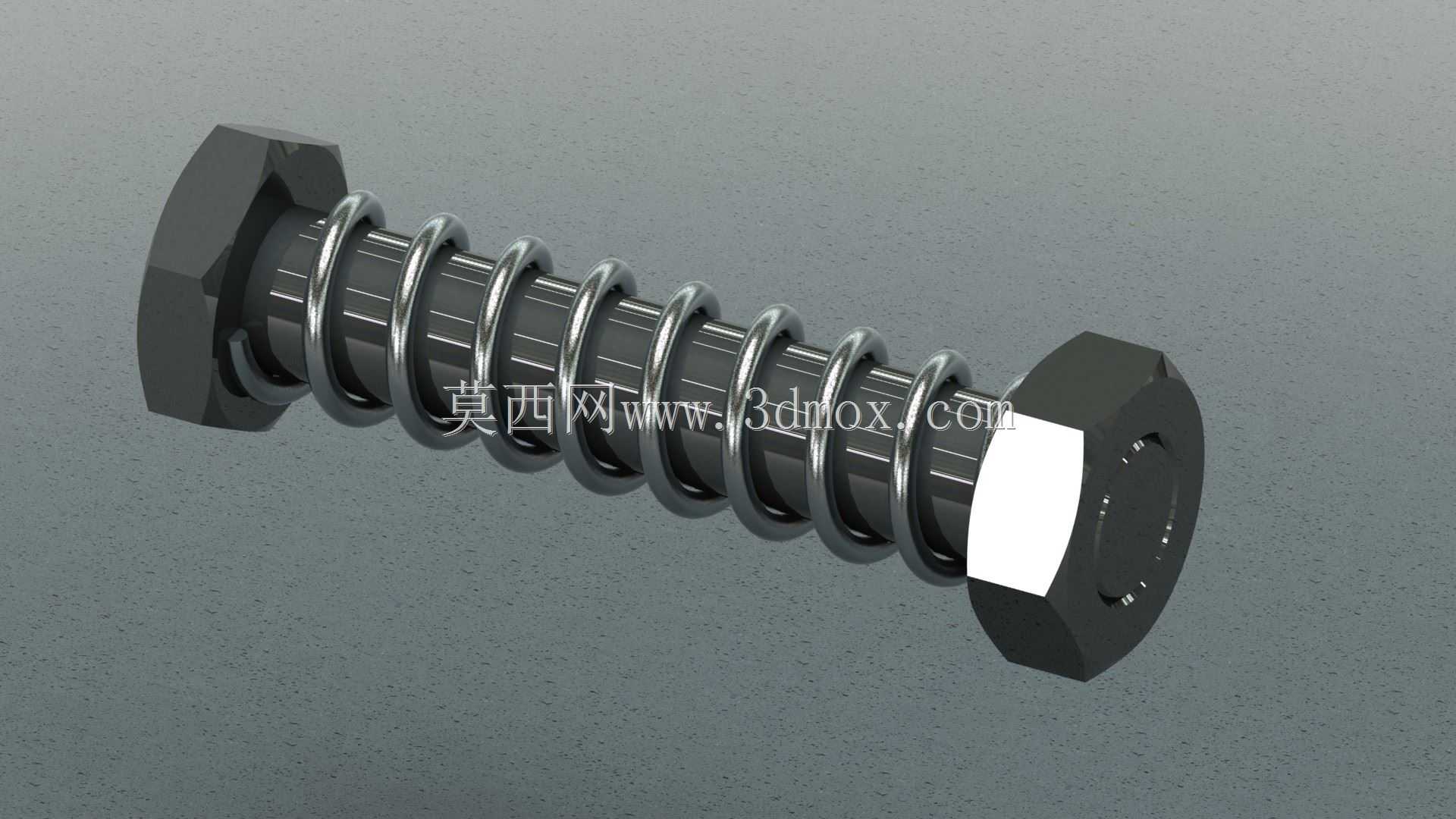

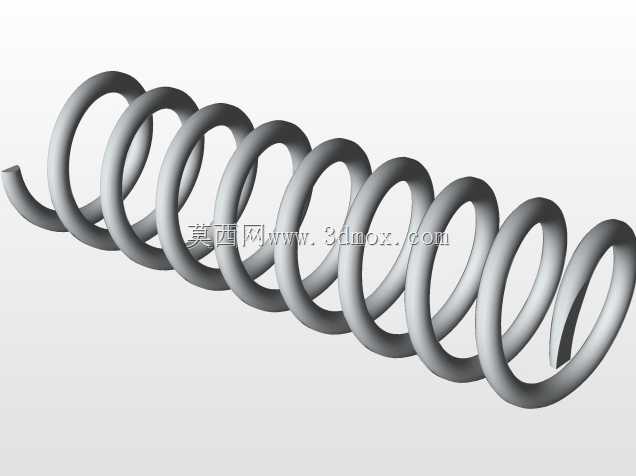

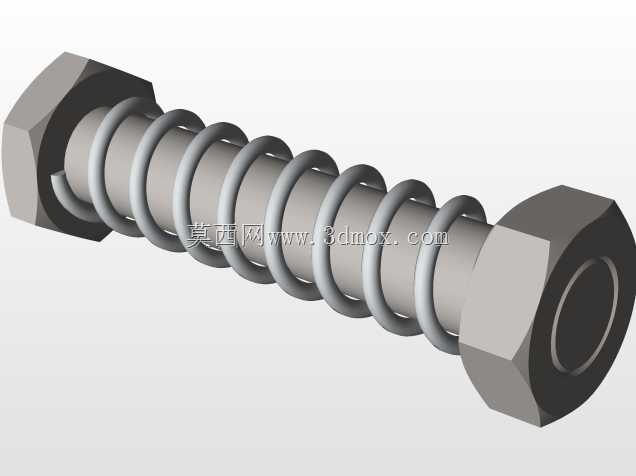

这类带弹簧的组合螺栓，常被用在需要频繁拆装、同时要求连接副具备预紧缓冲或自动复位趋势的设备场景中，比如小型自动化设备的检修盖板快装结构、工装夹具的快速压紧模块、低压电气柜的门板连接位，或是需要抵消小幅振动松脱风险的传动侧护板安装点。和普通外六角螺栓不同，这套组合件在螺杆外侧同轴套置了圆柱螺旋压缩弹簧，两端分别抵靠螺栓头部与被连接件表面，当连接副承受轴向振动载荷时，弹簧能持续提供轴向张紧力，抵消螺纹副之间因振动产生的间隙，降低螺纹松脱的概率，部分需要手动快速解除压紧的工位上，松开螺母后弹簧可以自动将螺栓顶出复位，无需手动抠取螺栓，提升拆装维护的效率。设计这类组合件时，首先要匹配弹簧的线径、中径与有效圈数，保证弹簧的内径略大于螺杆大径0.2-0.5mm，避免弹簧在压缩过程中卡滞在螺纹牙型上，同时弹簧的自由长度要根据实际安装的压紧行程确定，保证螺栓拧至额定预紧力矩时，弹簧的压缩量处于其有效工作区间内，不会出现并圈失效的情况。螺栓头部采用标准外六角结构，适配常规开口扳手、套筒工具的作业空间，不需要定制专用拆装工具，现场运维的通用性更强。螺杆部分采用全螺纹结构，可适配不同厚度的被连接件组合，安装时不需要额外调整螺栓的旋入长度，只要保证螺纹旋合长度满足连接强度要求即可。从安装边界来看，这类组合螺栓的安装开孔直径要同时兼顾螺杆穿过间隙与弹簧的支撑需求，开孔直径通常比螺杆大径大1mm左右，同时被连接件表面要保证平整，避免弹簧支撑面偏斜导致弹簧受力不均出现侧弯，影响预紧缓冲效果。在实际选型应用中，还要根据工况的振动频率、环境腐蚀等级匹配螺栓与弹簧的表面处理方式，普通室内工况采用镀锌处理即可满足防锈需求，若在户外或有腐蚀介质的车间使用，则需要更换为不锈钢材质的螺栓与弹簧组件，避免锈蚀导致弹簧卡滞或螺纹锈死。这类组合件不需要额外搭配平垫、弹垫，单个零件即可实现防松与复位功能，能减少装配时的零件清点工作量，降低小零件漏装的概率，在小批量设备装配、现场技改项目中应用十分灵活。
