钟表用日内瓦间歇驱动机构结构设计

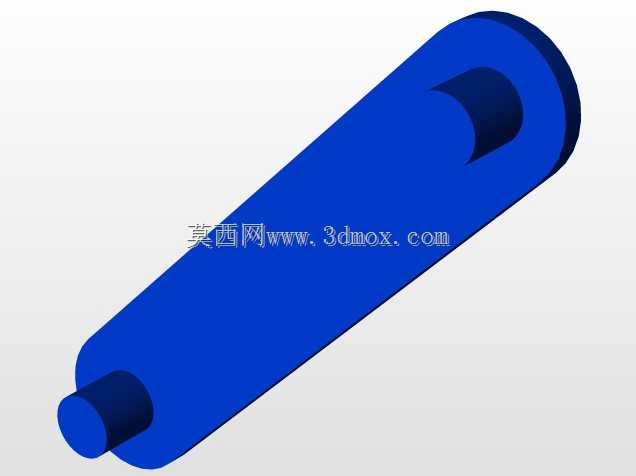

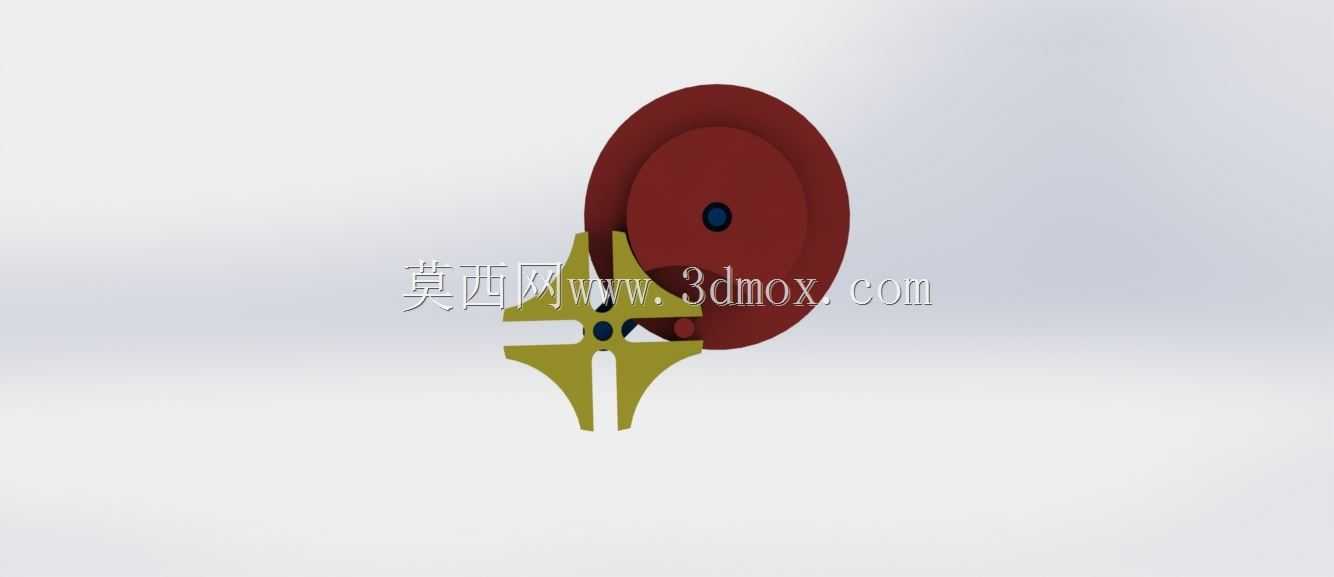

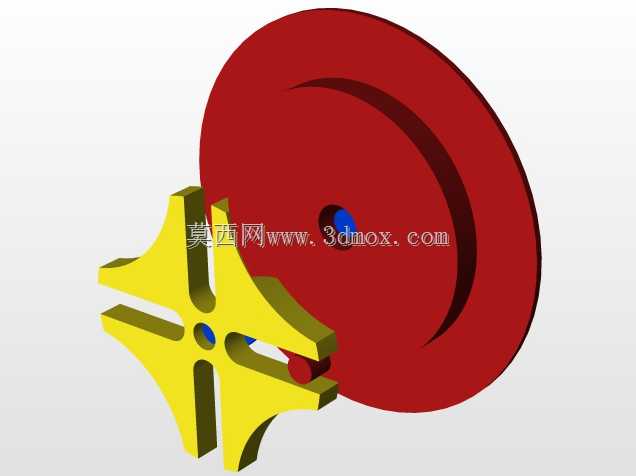

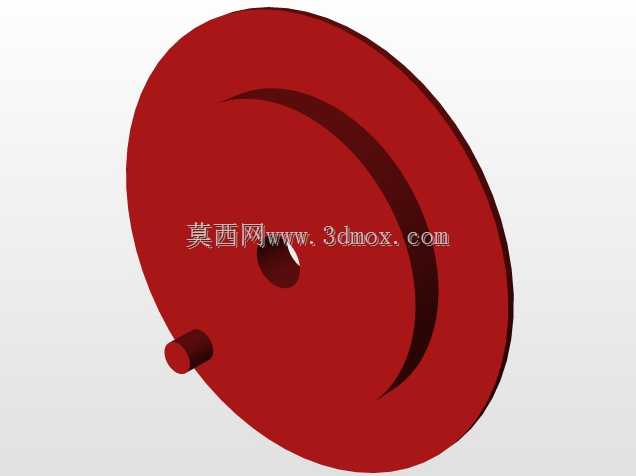

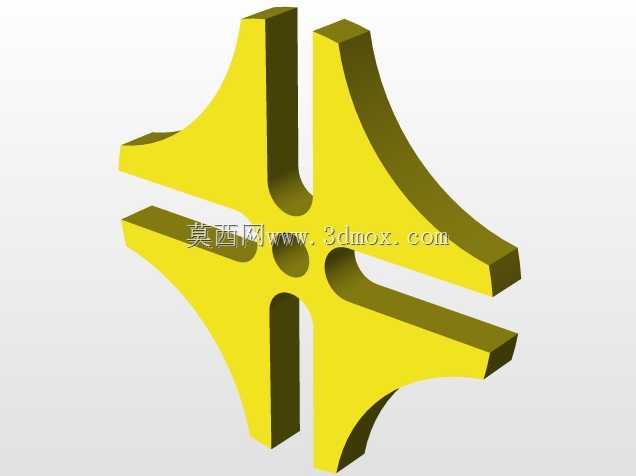

该间歇驱动结构常应用于精密计时设备、多工位间歇进给工装、自动化转位设备中，核心作用是将连续旋转输入转化为周期性的间歇分度输出，在需要固定角度转位、步进送料的工况下可实现精准的动作节拍控制，避免连续运转带来的工位定位偏差问题。从结构组成来看，这套机构包含带驱动销的主动拨盘与带径向槽的从动槽轮两个核心部件，主动拨盘持续旋转时，其上的圆柱销会在特定角度区间嵌入从动槽轮的导槽内，带动槽轮转过固定分度角，当圆柱销脱离导槽后，主动拨盘上的锁止弧会与槽轮的凹弧面贴合，将槽轮锁止在固定位置，直到下一个驱动周期到来，以此实现单向间歇转动的动作输出。设计过程中需要重点匹配拨盘与槽轮的中心距参数，既要保证驱动销能顺畅进入导槽无卡滞，也要确保锁止弧的配合间隙控制在合理范围，间隙过大会导致锁止阶段从动件出现窜动，影响分度精度，间隙过小则会加剧接触面磨损，缩短机构使用寿命。槽轮的径向槽数量直接决定单次动作的输出转角，这套结构采用四槽设计，单次驱动可带动从动件转过90度，适配需要四工位循环转位的使用场景，拨盘上的驱动销直径需要与槽轮导槽宽度做公差匹配，通常选用间隙配合，既减少传动过程中的冲击，也能补偿加工与装配带来的位置误差。安装边界上，需要保证主动轴与从动轴的平行度公差控制在合理区间，两轴的轴向定位要可靠，避免运转过程中出现轴向窜动导致驱动销脱槽，同时主动拨盘的锁止弧与槽轮锁止面的同轴度需要严格管控，保证锁止阶段从动件无多余转动。这类机构相比棘轮棘爪间歇结构，传动过程更平稳，冲击载荷更小，适合中低速、高分度精度的使用场景，在精密计时仪器中，这类结构可实现秒针、分针的步进式走时动作，在自动化生产设备中，这类结构可配合凸轮、连杆组件完成工件的转位、上料、检测等多工序循环动作，结构紧凑无需额外的定位锁止组件，能有效简化设备的整体传动链设计，减少动力输入点的数量，降低设备整体的装配与维护难度。建模过程中需要重点校验驱动销进入导槽瞬间的接触角度，避免出现传动死点，同时要对锁止弧的起始与终止位置做精准定位，保证驱动销退出导槽的瞬间锁止弧能及时贴合锁止面，避免从动件出现惯性滑移。
