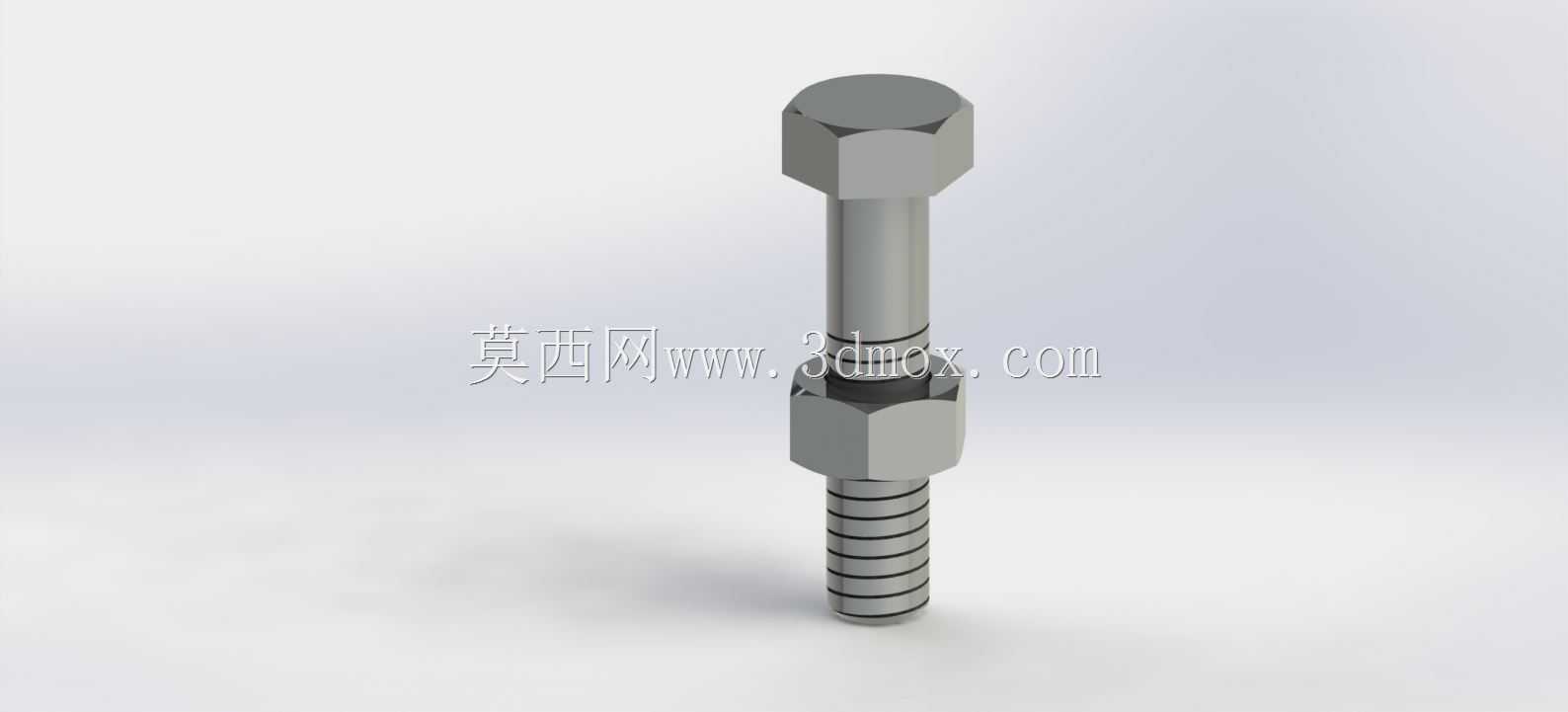

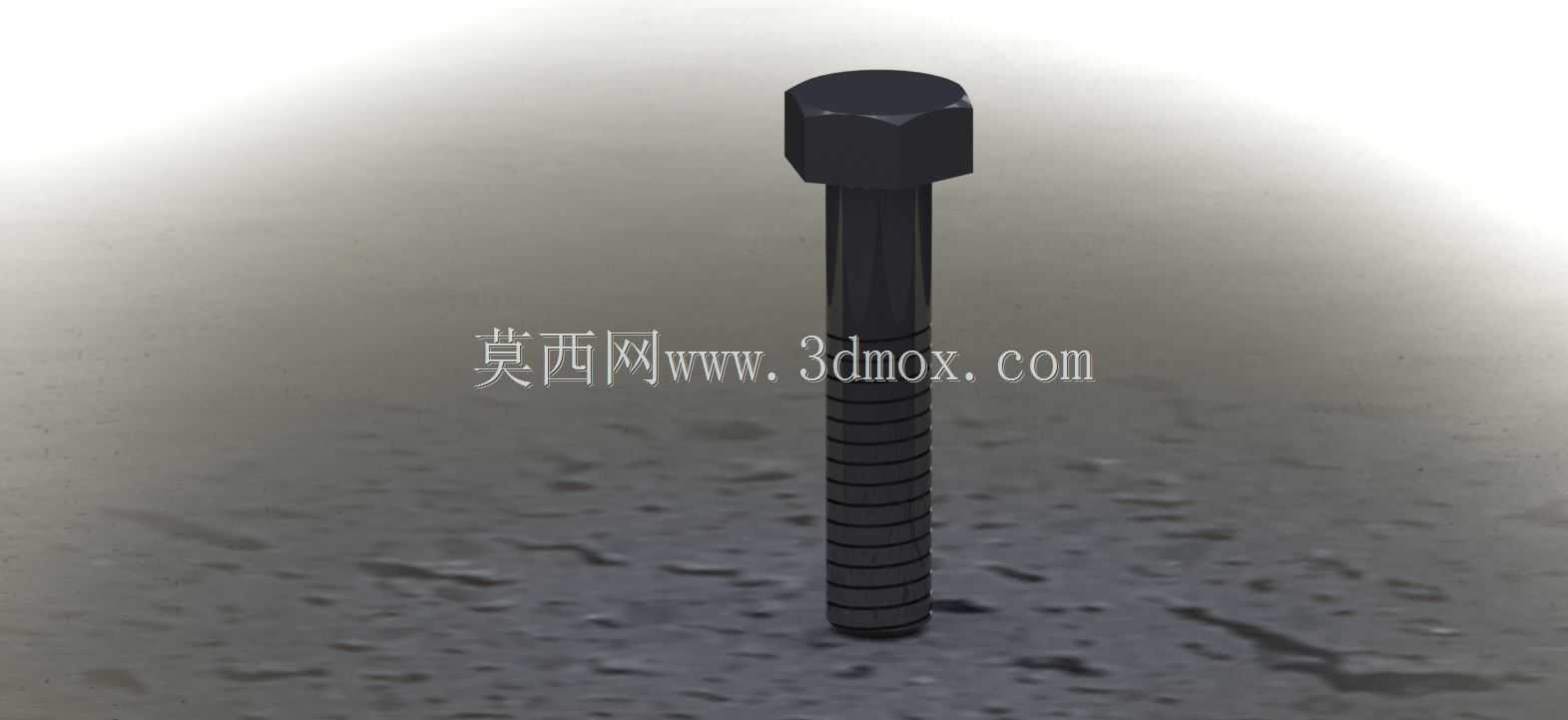

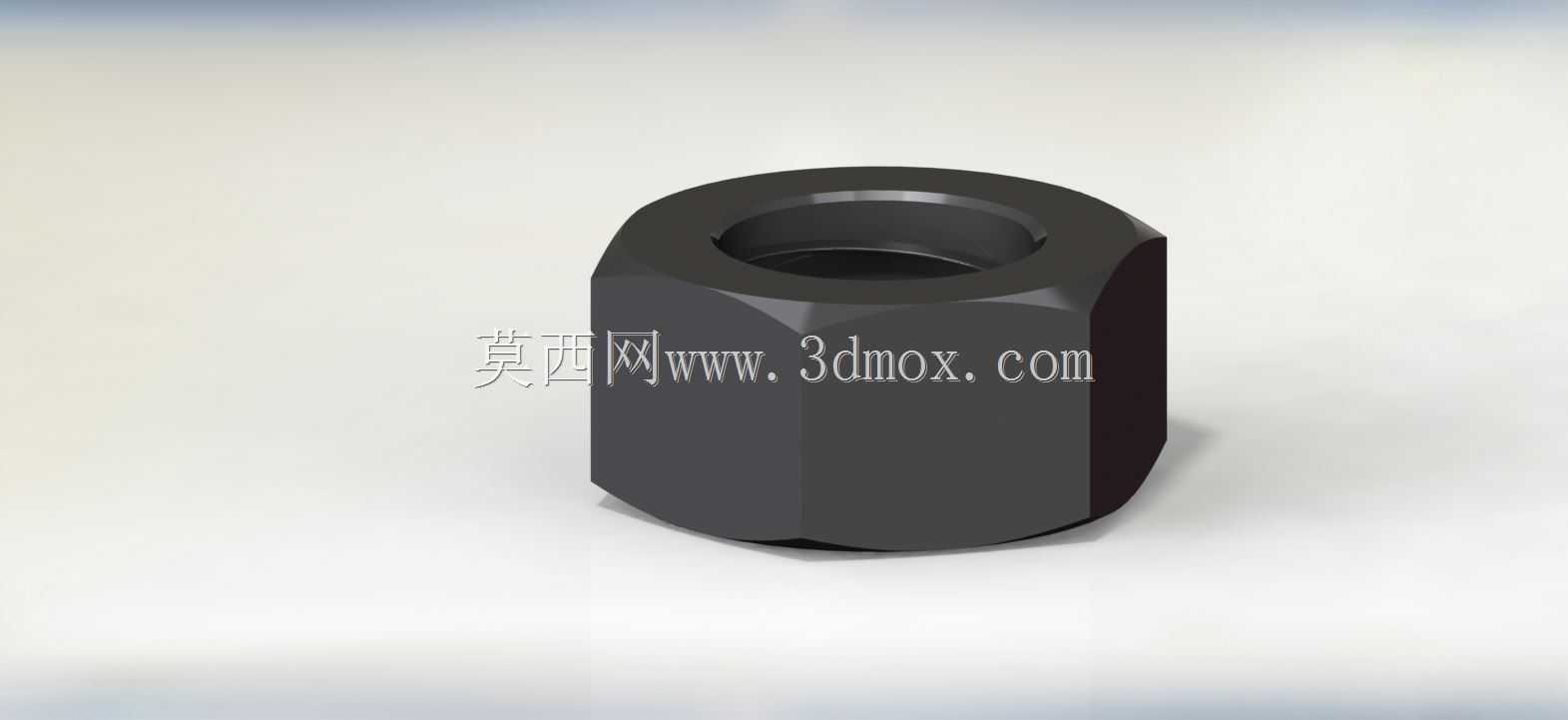

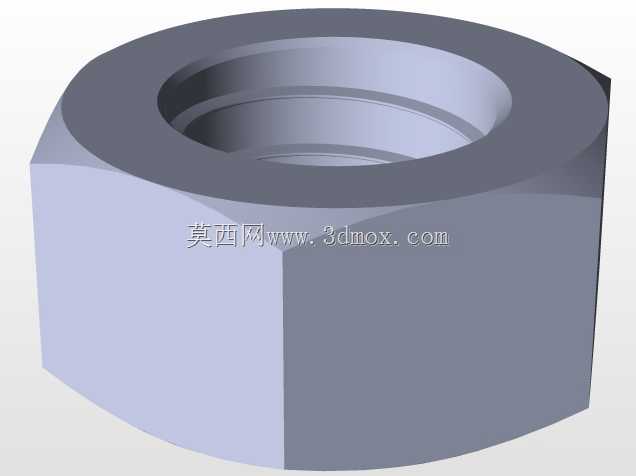

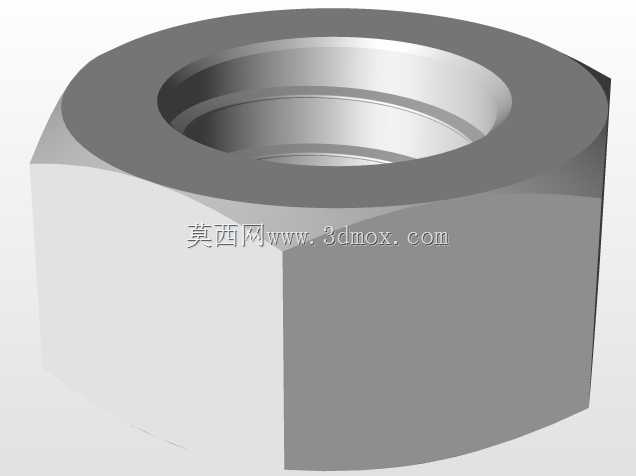

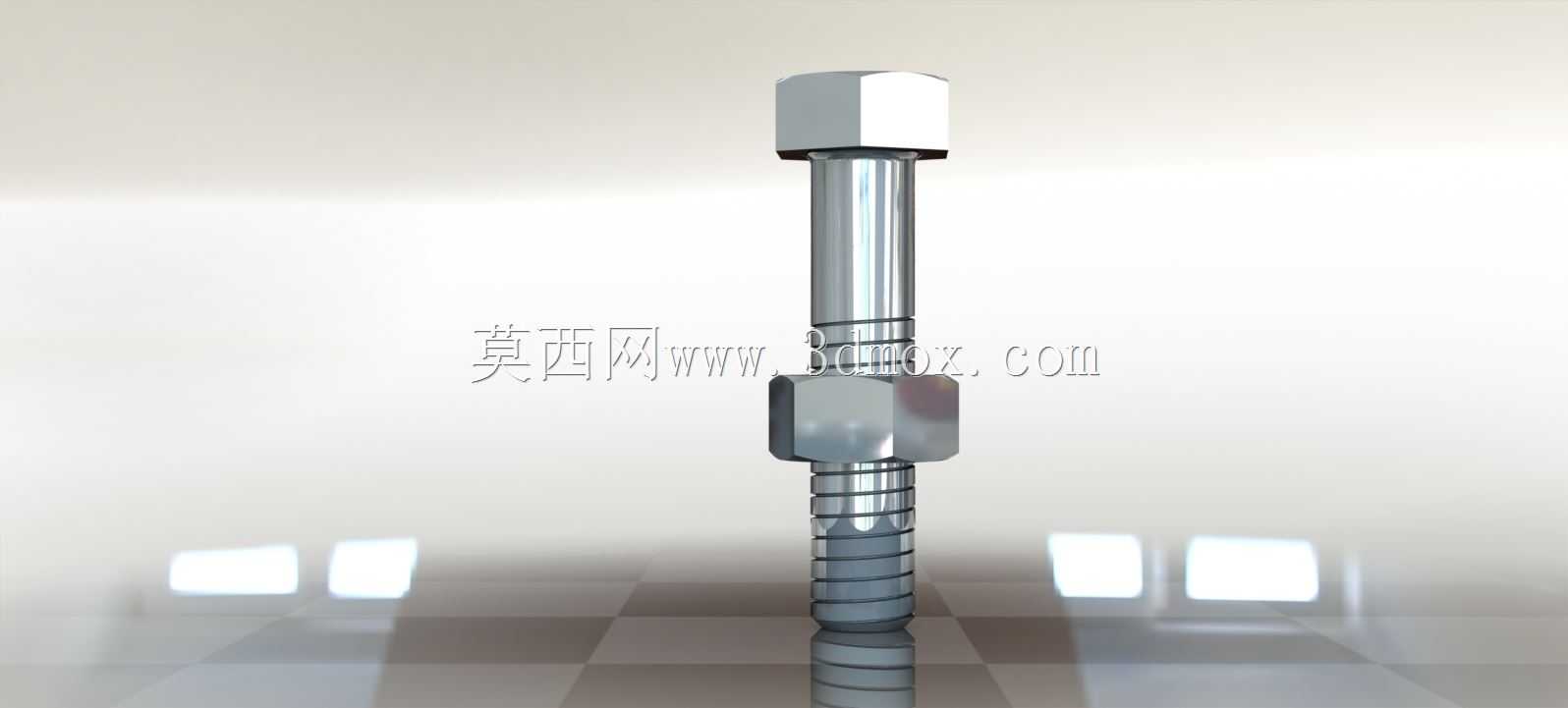

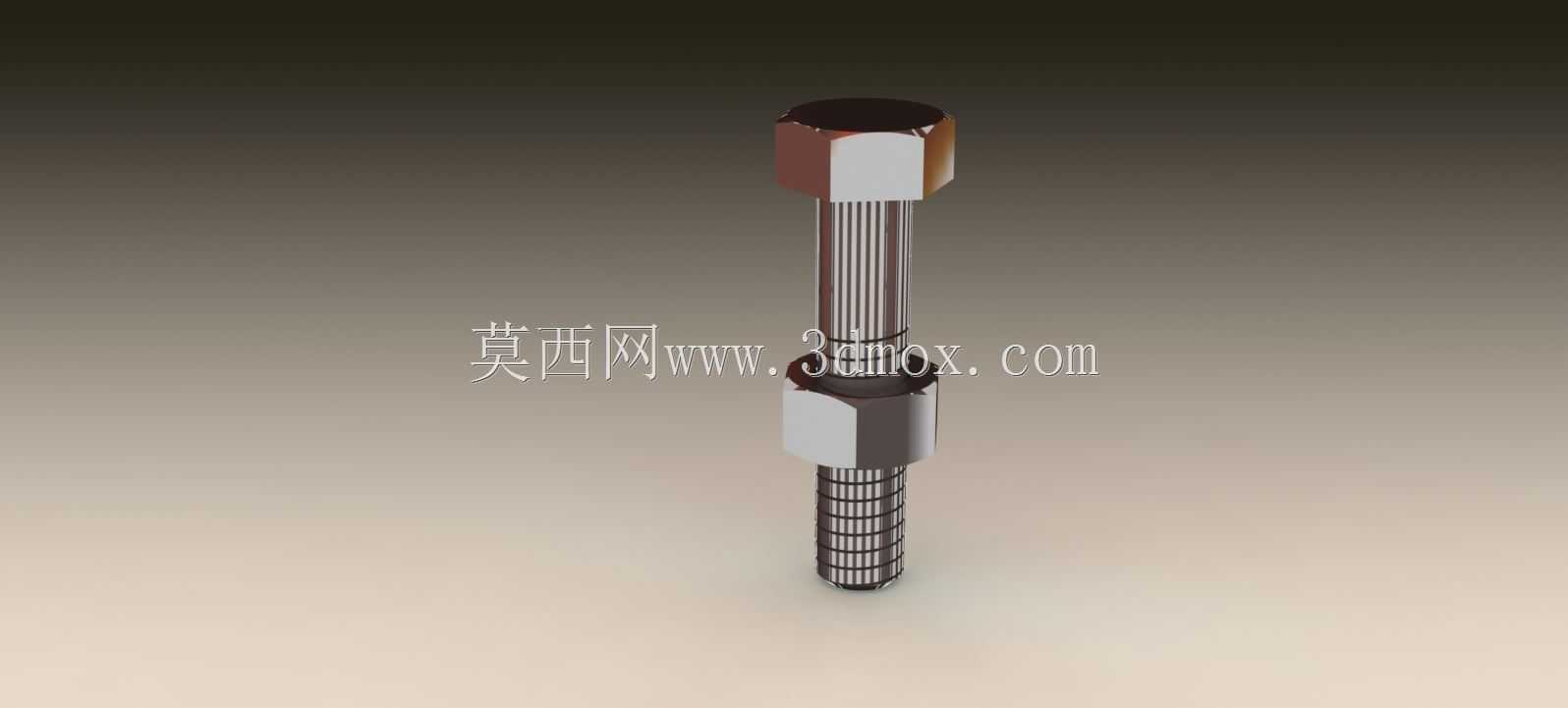

六角头螺栓配六角螺母紧固件结构设计

日常做设备结构设计时，螺纹紧固件是绕不开的基础元件，这套六角头螺栓搭配六角螺母的组合，是机械装配里应用最广的可拆卸连接结构，小到民用家电、仪器仪表的内部装配，大到工程机械、钢结构框架的节点固定，几乎所有需要实现零部件可拆卸紧固的场景，都能见到这类结构的身影。从实际使用逻辑来看，这套结构的核心作用是通过螺纹副的咬合作用，将两个或多个带通孔的零部件压紧固定，既可以传递轴向的拉压力，也能在配套防松结构的辅助下承受一定的横向剪切载荷，装配时仅需普通扳手即可完成操作，后期维护拆解也不需要特殊工装，适配绝大多数通用装配场景。设计这套结构时，首先要匹配通用的螺纹牙型参数，采用公制普通三角螺纹，牙型角60度，保证和市面上同规格的标准紧固件具备互换性，螺栓杆部的光杆段直径要略小于螺纹大径，避免穿入安装孔时出现卡滞，头部的六角对边尺寸、厚度都要符合手动、气动扳手的夹持尺寸范围，保证施加扭矩时不会出现打滑、棱角崩损的问题。螺母的六角尺寸和螺栓头保持同规格，方便现场装配时不用更换扳手规格，螺纹段的有效啮合长度要满足螺纹连接的强度要求，避免啮合牙数过少导致螺纹滑牙失效，螺栓伸出螺母的末端长度控制在2到3个螺距，既保证螺纹完全咬合，也不会因为伸出过长干涉其他零部件、造成安全隐患。做三维建模时，要重点还原螺纹的收尾结构、螺栓头部和杆部的过渡圆角，这些细节虽然不影响整体外观，但在做有限元受力分析时，过渡圆角的应力集中效应是螺栓疲劳失效的核心诱因，还原这些细节才能让后续的仿真计算更贴近实际工况。安装边界上，要注意螺栓穿入侧的通孔直径要比杆部大0.5到1毫米，预留一定的装配调整余量，螺母压紧侧如果是被连接件材质偏软，还要配套平垫圈增大承压面积，避免拧紧时压溃被连接件表面，整套结构的轴向尺寸要根据被连接件的总厚度来选配螺栓长度，保证螺纹啮合长度满足强度要求的同时，不会出现螺杆过长或者拧不到位的问题。这类紧固件的建模看似简单，实则需要兼顾装配工艺性、受力合理性、工具适配性多个维度的要求，很多新手建模时只画个大致外形，忽略六角对边尺寸、螺纹收尾、过渡圆角这些细节，到实际出图加工或者装配模拟时就会出现各种干涉、参数不匹配的问题，只有从实际装配和使用的角度出发去还原每个结构细节，才能让模型真正具备工程参考价值。
