村田筒式超声波接近传感器PCB安装款

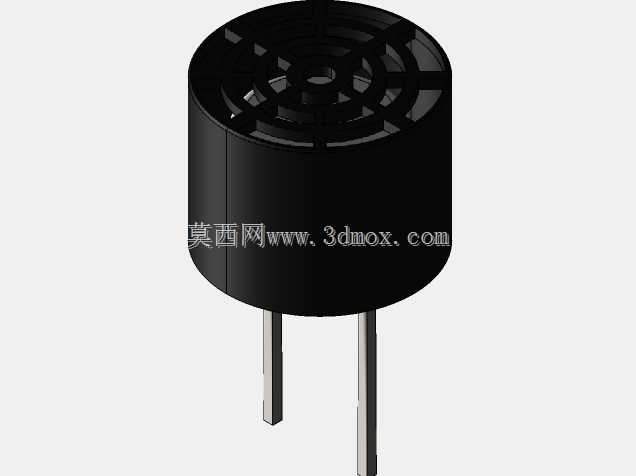

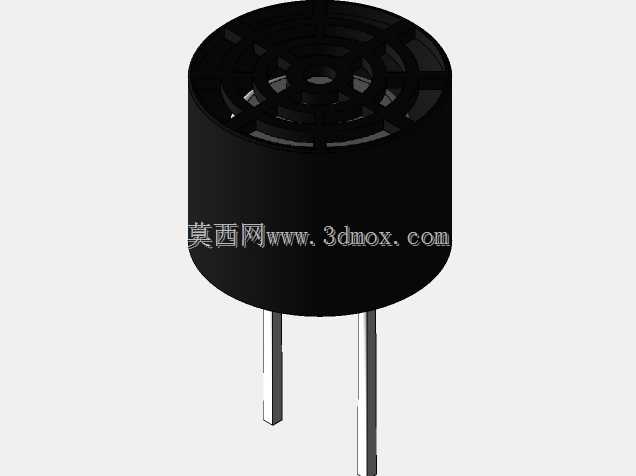

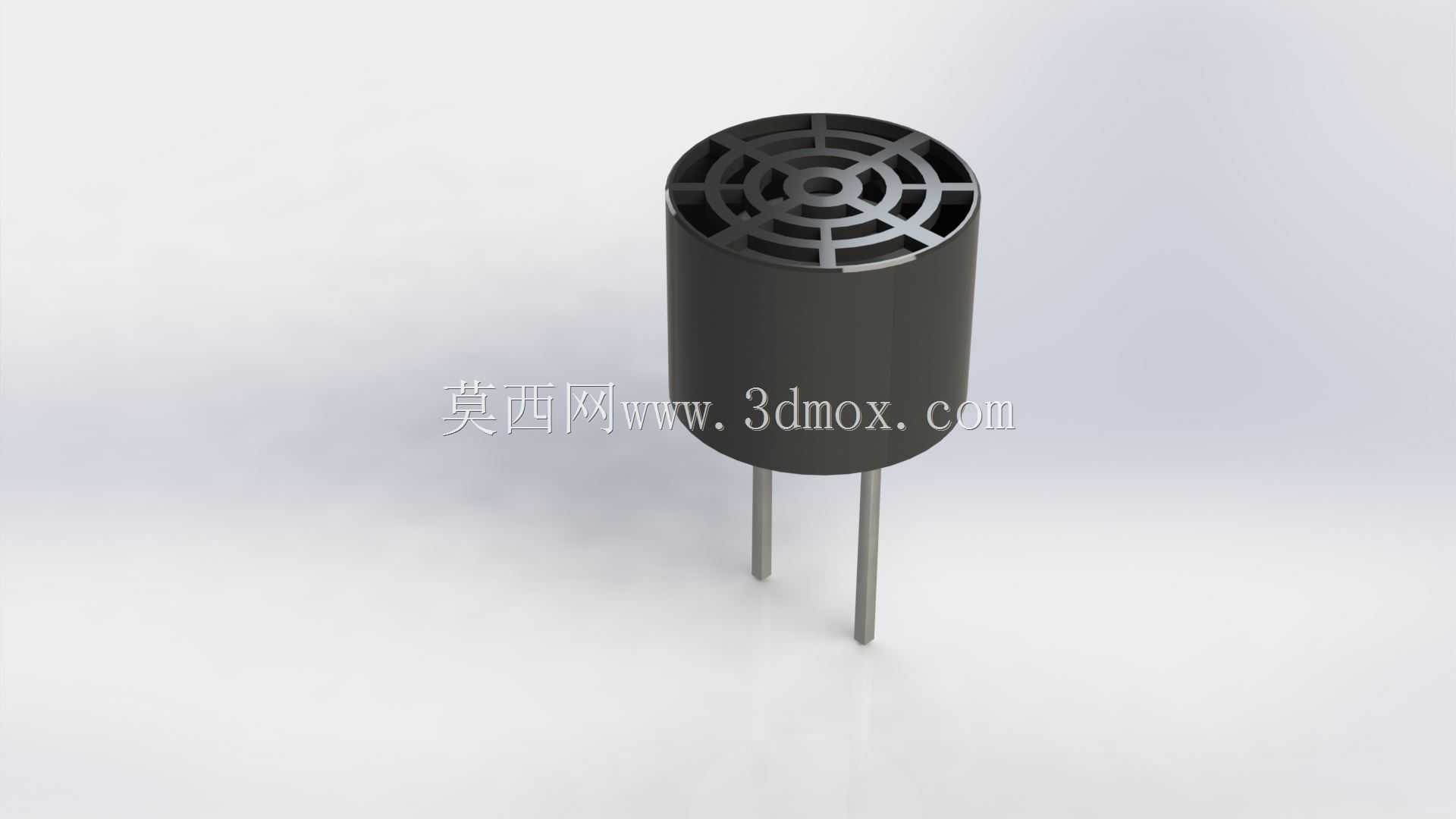

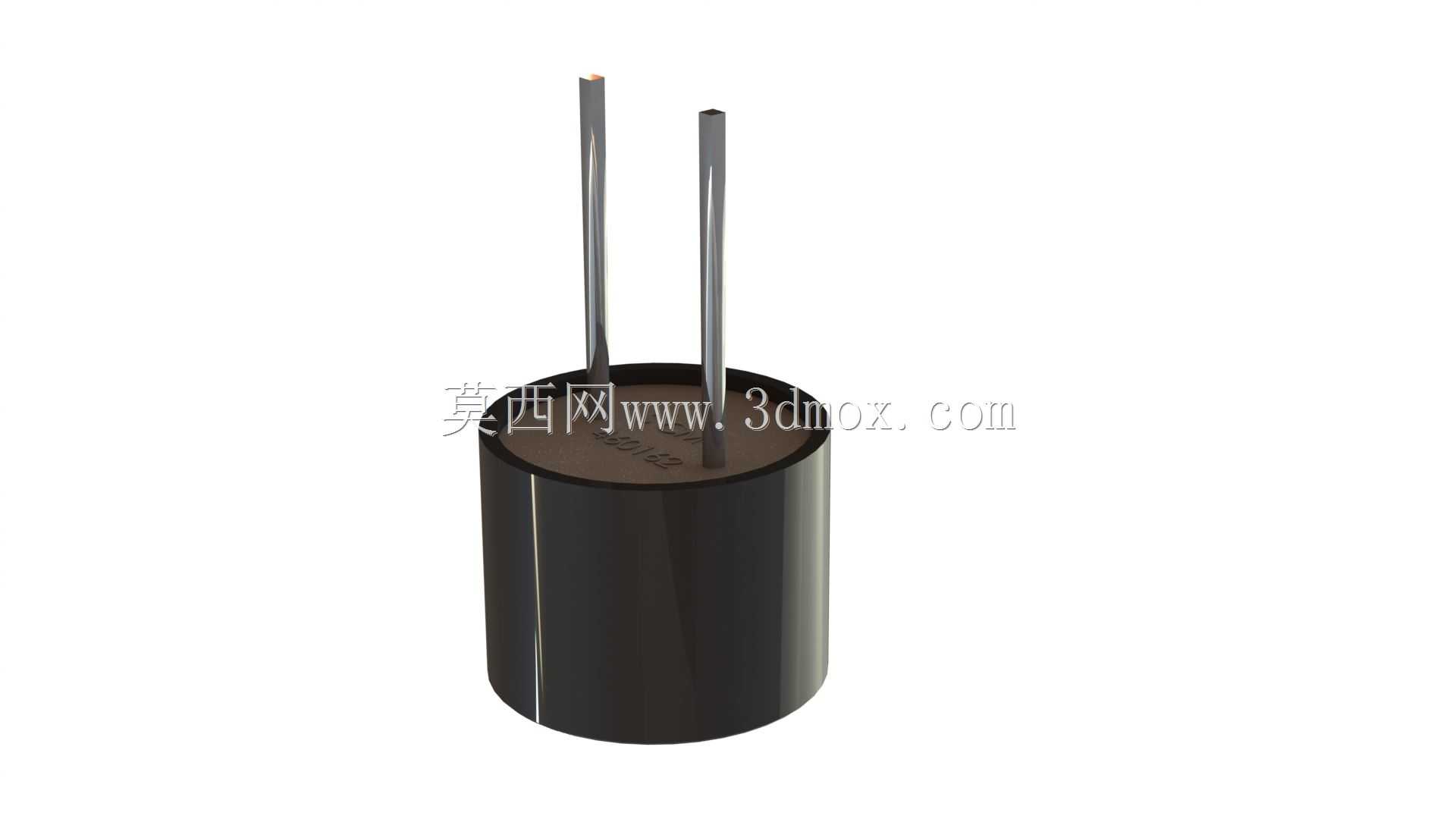

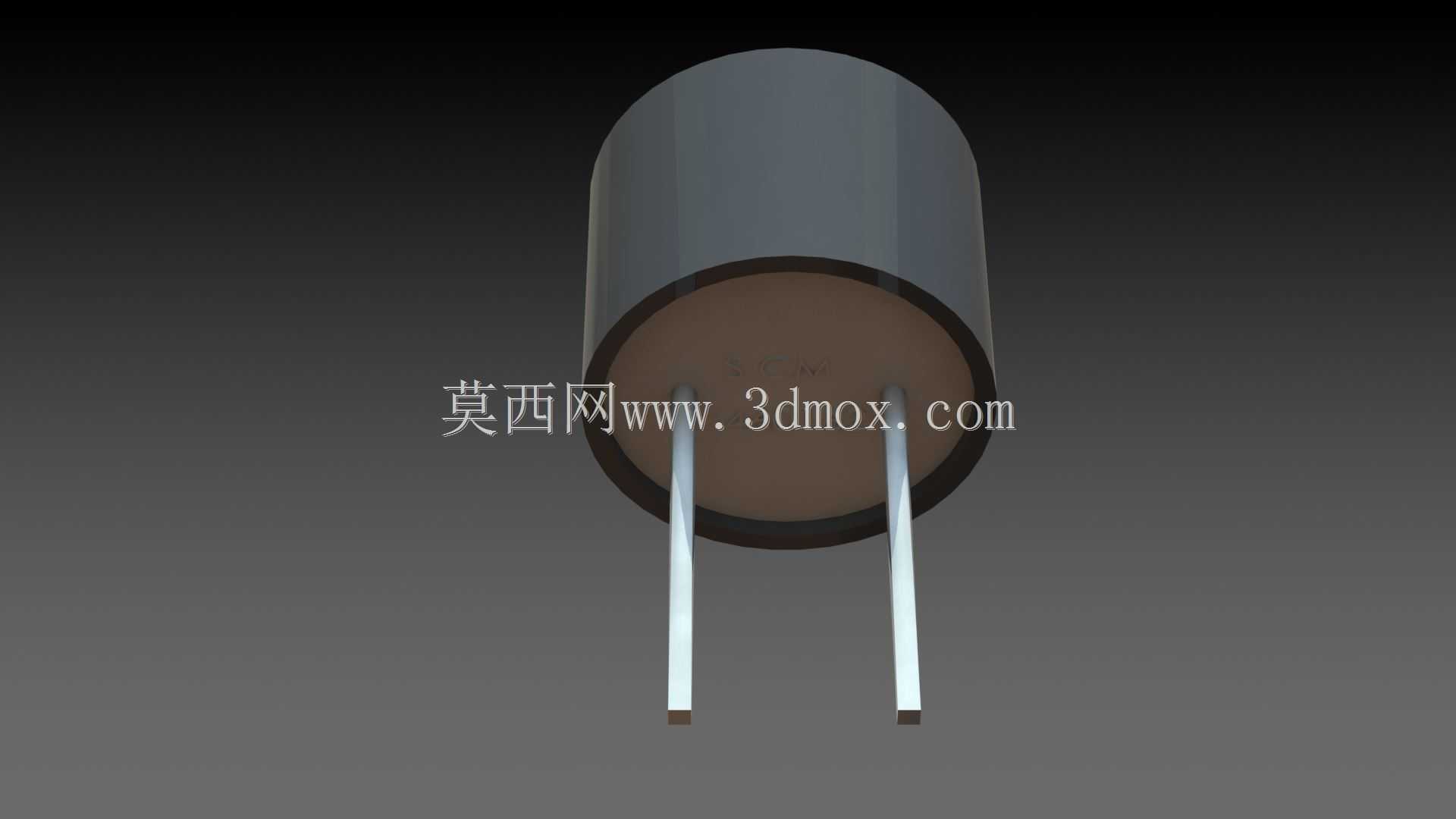

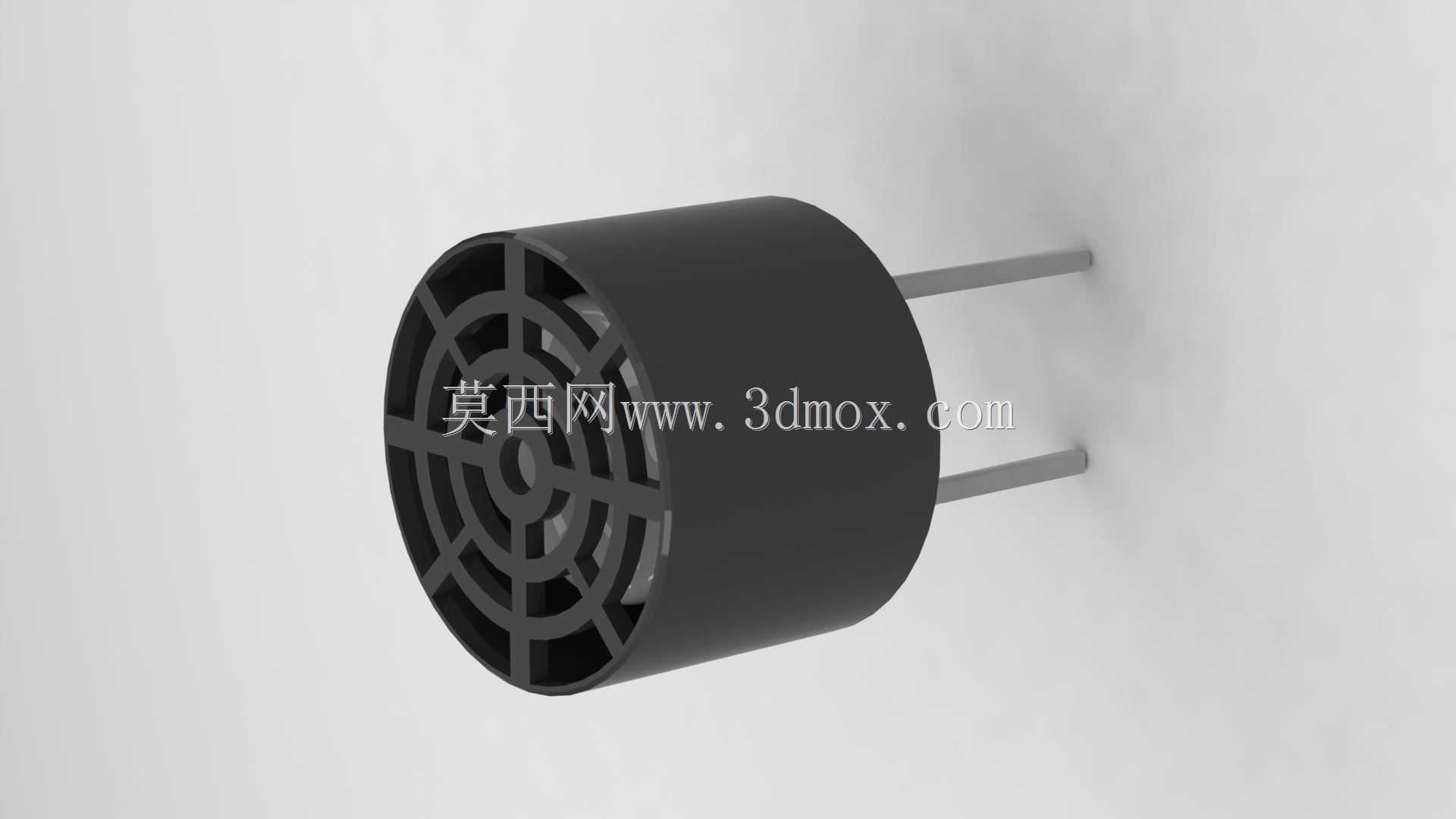

在工业自动化产线的物料到位检测、智能仓储的货位占用识别、服务机器人的近距离避障场景里，这类筒式超声波接近传感器是非常常用的非接触检测元件，和光电传感器相比，它对透明物体、深色吸光材质、表面有粉尘油污的被测件适应性更强，不会因为被测物表面光学特性异常出现检测失效的问题，在复杂工况下的检测稳定性更有保障。这款传感器采用Barrel筒式主体结构，整体外形为圆柱形态，直径9.9mm，主体长度7.1mm，配套两个直插式引脚适配PCB板焊接安装，在做电路板布局的时候，需要提前预留对应直径的安装通孔，引脚间距要匹配焊盘设计，同时要注意传感器前端的格栅收发面不能被PCB上的其他元件、结构件遮挡，否则会直接影响超声波的收发路径，导致检测距离偏差甚至完全无法检测。它的有效检测范围覆盖0.2米到4米，这个量程段刚好适配绝大多数中小型设备的近距离检测需求，既不会因为量程过近无法覆盖常规工位的检测距离，也不会因为量程过大带来不必要的成本上升和信号干扰问题。工作温度覆盖-40℃到85℃，可以适应户外设备、工业车间、低温仓储等多种温区环境，不会因为温度波动出现频率漂移导致检测精度下降，额定工作电压20V，适配绝大多数工业控制板卡的常规供电回路，不需要额外增设电压转换模块，能简化电路设计的复杂度。传感器的工作频率为40kHz，这个频段的超声波在空气里传播的衰减率适中，指向性符合筒式结构的设计预期，做结构设计的时候，要注意传感器安装位置周边不要有大面积的倾斜反射面，避免多余的反射回波被接收端识别，造成误触发。建模的时候要重点还原前端格栅的结构细节，这个格栅一方面是保护内部的超声换能晶片，避免异物进入壳体内部损坏元件，另一方面是对超声波的发射角度做约束，控制检测波束的范围，减少旁瓣带来的误信号，两个插脚的长度、直径要和实际元件参数匹配，方便后续做PCB装配的干涉检查，外壳的圆柱度、前端面的平面度也要准确还原，避免做结构装配的时候出现安装间隙过大或者卡滞的问题。在设备选型阶段，要注意这款传感器是PCB直插安装型，适合集成在控制电路板上使用，如果需要引线外接安装的场景，就需要额外设计转接结构，或者选择引线款的同规格产品，安装时要保证传感器前端面和被测物的运动方向垂直，能最大程度保证回波强度，提升检测的可靠性。
