小型园艺前置净水过滤装置结构设计

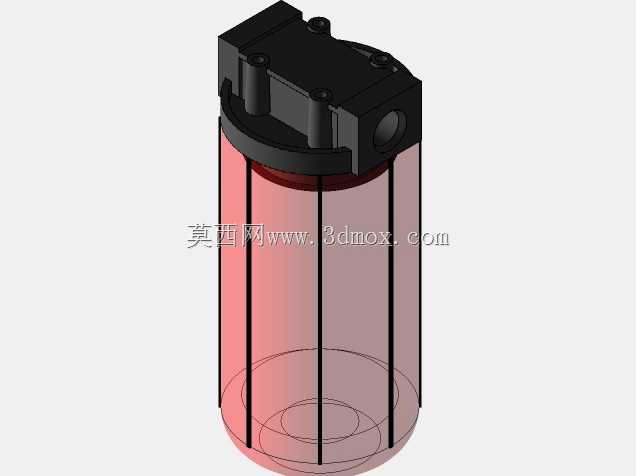

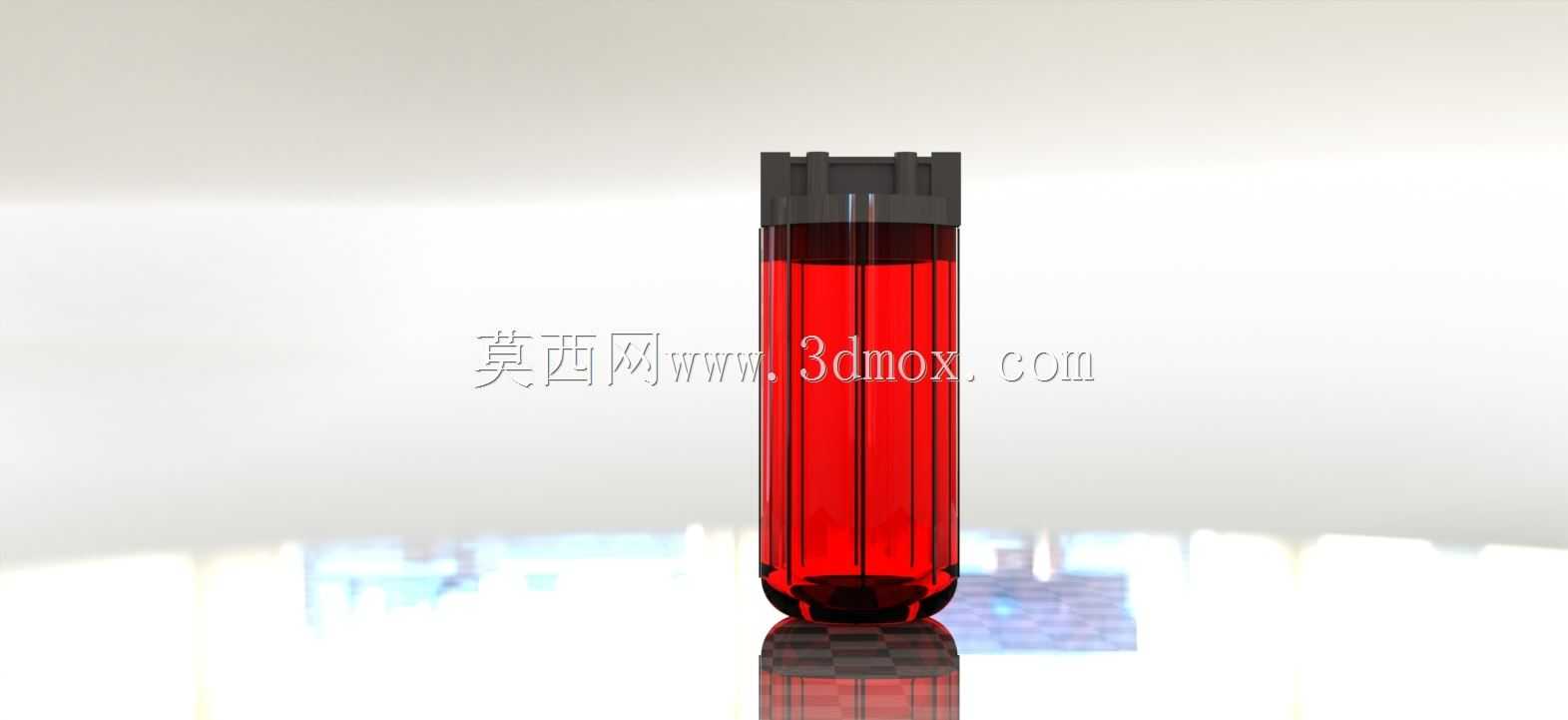

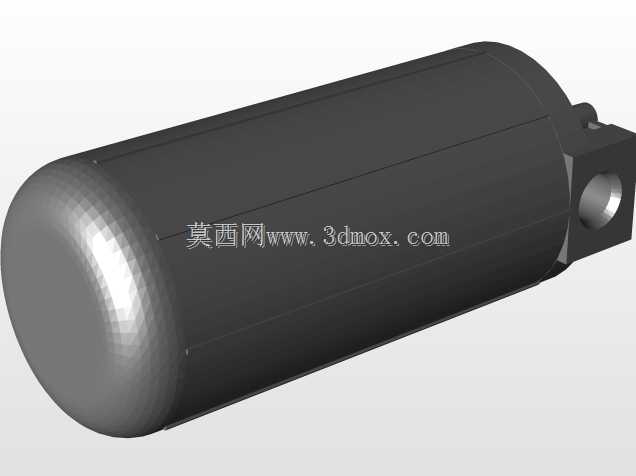

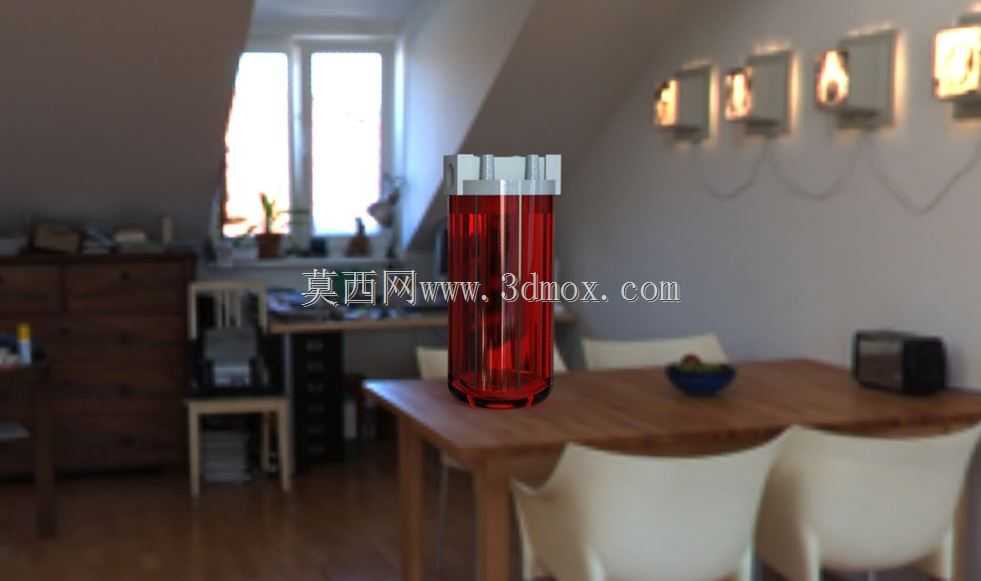

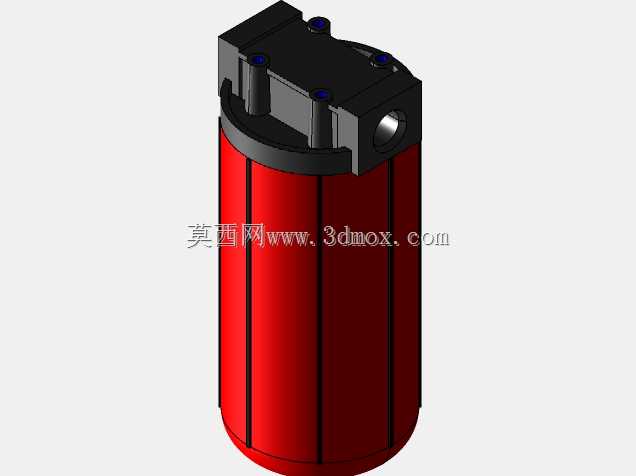

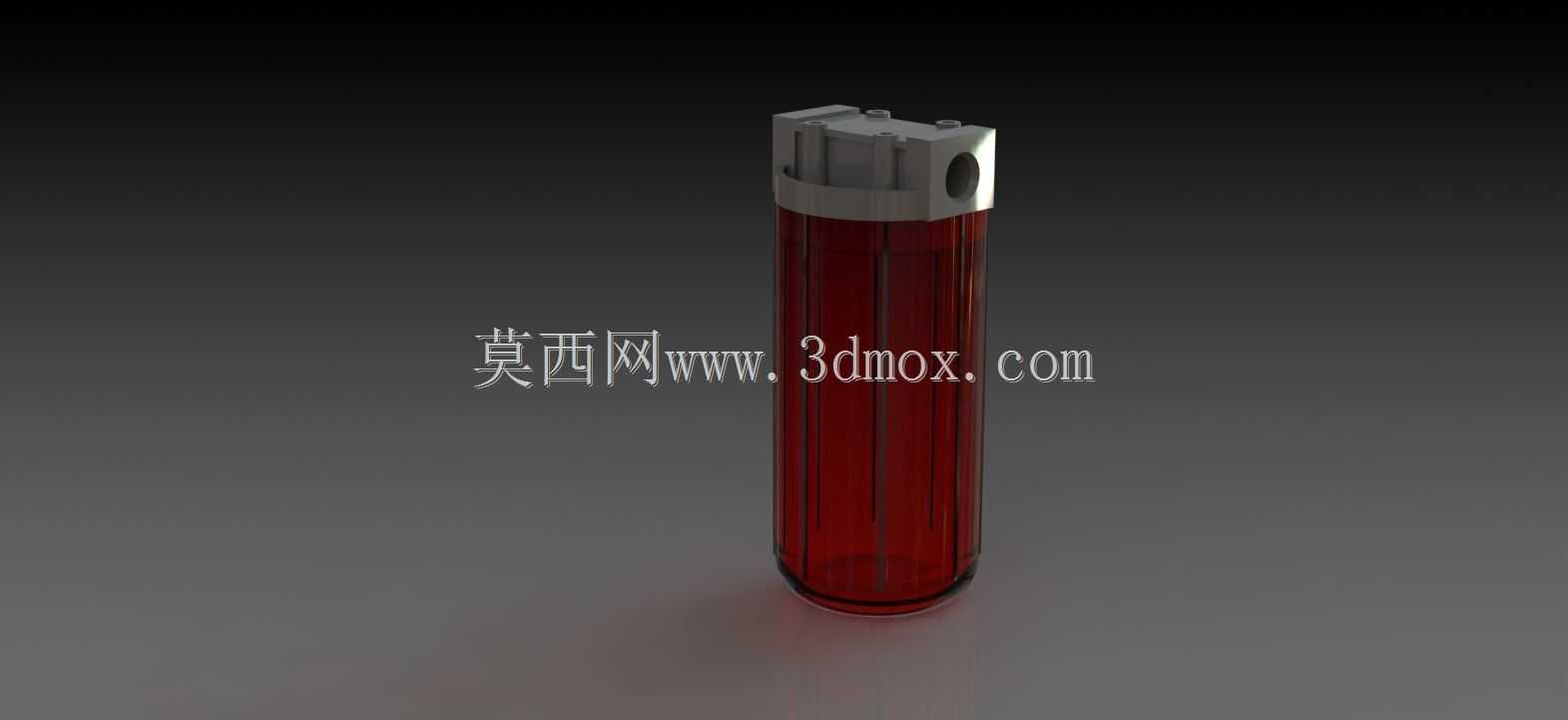

这款过滤装置的设计初衷，是针对小规模园艺灌溉场景的水质净化需求，解决常规灌溉用水中泥沙、悬浮杂质堵塞滴头、雾化喷头的痛点，区别于家用厨下净水器的饮用级净化定位，它的过滤精度适配园艺灌溉的实际要求，不需要达到直饮标准，重点拦截大颗粒杂质，降低灌溉系统的维护频次。从结构设计来看，整体采用立式筒状布局，主体滤瓶采用通透的红色耐候材质，一方面可以直观观察内部滤芯的污染程度，方便使用者及时判断是否需要冲洗或更换滤芯，另一方面红色材质具备较好的抗紫外线老化性能，适配户外园艺场景的露天安装环境，避免长期日晒导致材质脆化开裂。滤瓶顶部设计了快装式的连接端盖，端盖预留标准的外螺纹接口，不需要额外定制转接头，就可以直接对接常规的园艺输水软管，安装边界上，整体直径控制在常规矿泉水瓶的尺寸范围内，长度适配普通瓶身的安装空间，既可以独立串联在输水管道中，也可以直接适配废弃的标准口径瓶体作为临时滤壳使用，不需要额外采购专用滤瓶外壳，大幅降低了零散园艺用户的使用成本。功能特性上，装置内部的流道采用下进上出的走向，进水从滤瓶底部进入，透过滤芯层后从顶部端盖的出水口流出，这种流道设计可以让杂质自然沉降在滤瓶底部，减少滤芯表面的杂质附着，延长单次使用的周期，滤瓶底部做了圆弧过渡处理，没有清洁死角，需要冲洗的时候只需要拧开端盖，用清水冲刷就能把沉积的杂质排出，不需要复杂的拆解步骤。在实际应用场景中，除了家庭园艺的滴灌、喷灌系统前置过滤，它也可以作为小型水培设备的进水过滤单元，或是小型户外取水装置的初级过滤模块，适配低压输水的工况，不需要额外增加增压设备，依靠常规自来水压或是小型园艺水泵的压力就可以正常工作。设计过程中特意规避了家用净水器复杂的水路集成结构，所有零件都采用少拆分的设计思路，整体活动密封点只有顶部端盖一处，大幅降低了漏水的风险，端盖和滤瓶的连接位置设计了多圈密封槽，搭配常规的橡胶密封圈就可以达到0.3MPa压力下的无渗漏要求，满足园艺输水系统的常规压力范围。外形上筒身做了竖向的加强筋结构，既可以提升滤瓶的抗水压变形能力，也能在安装拧动的时候增加摩擦力，不需要借助专用工具，徒手就可以完成端盖的拆装，日常维护不需要额外准备扳手等工具，适配普通非专业用户的操作能力。
