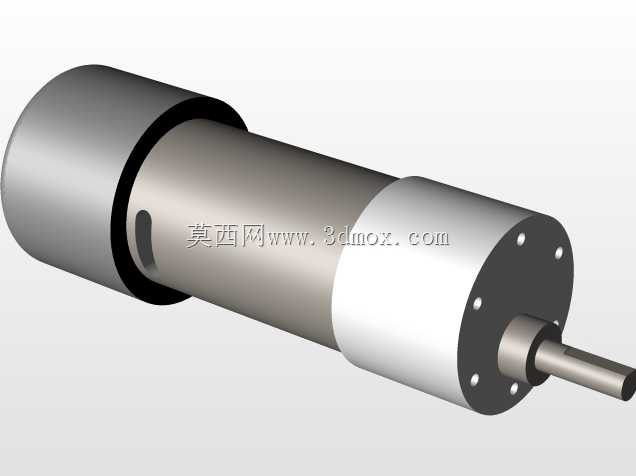

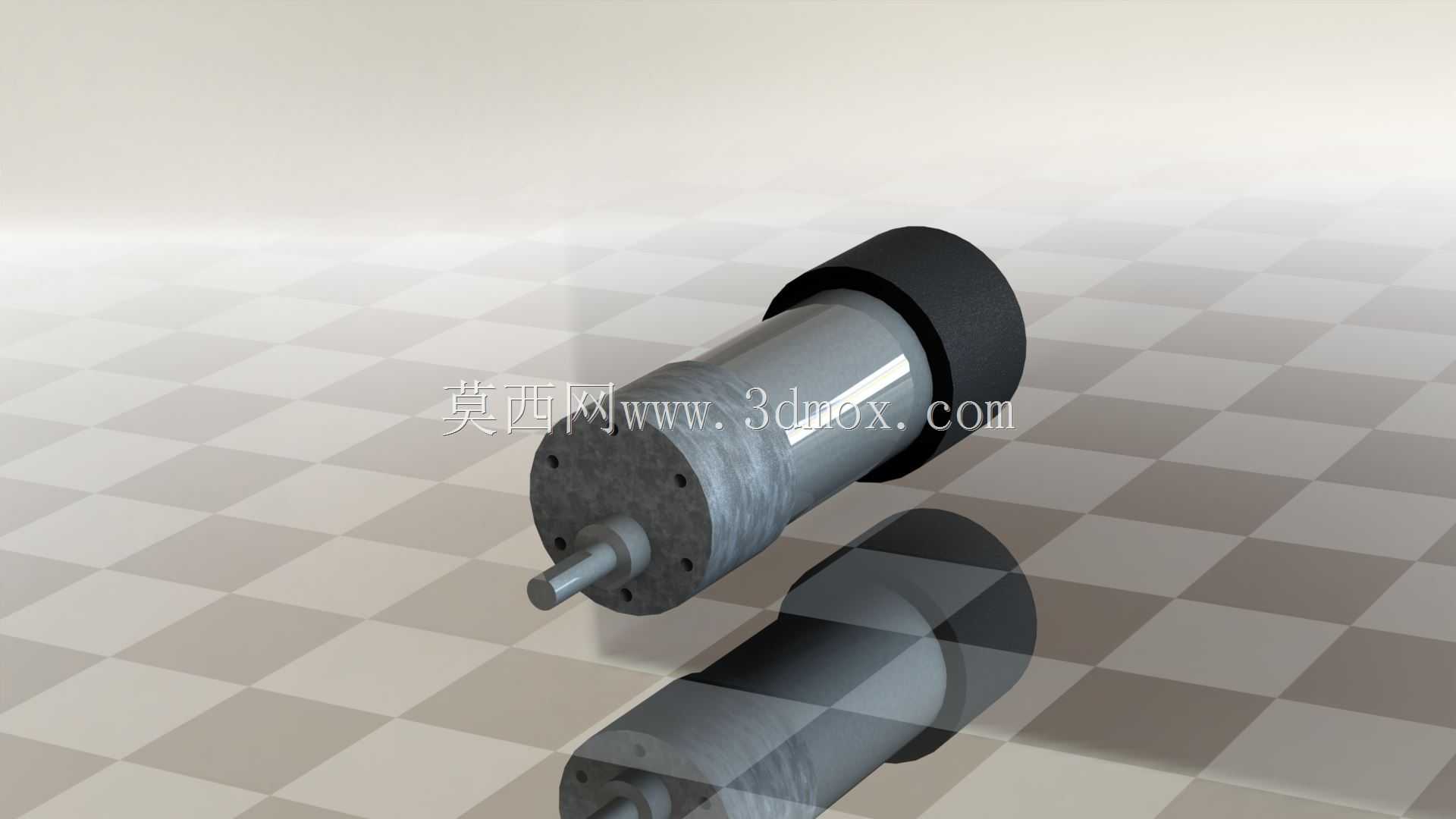

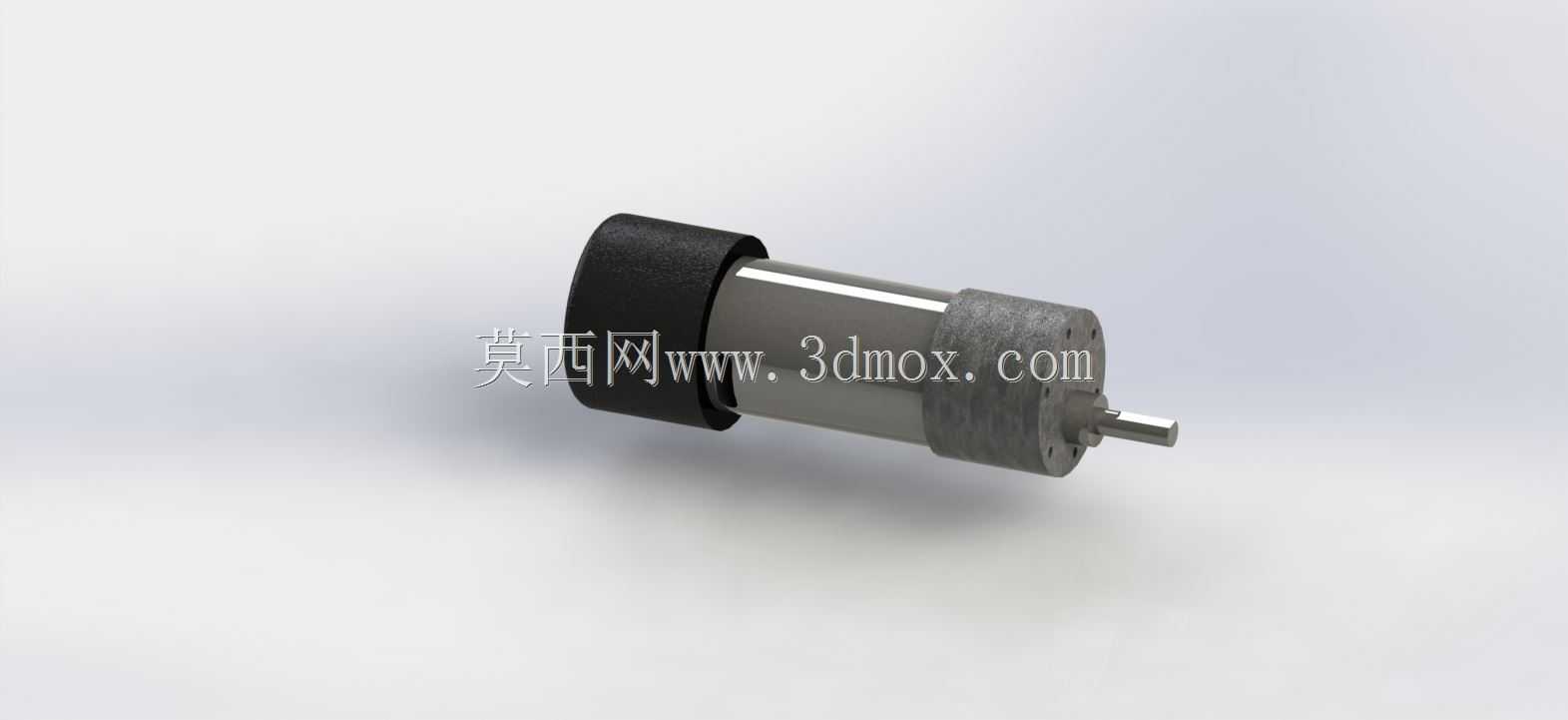

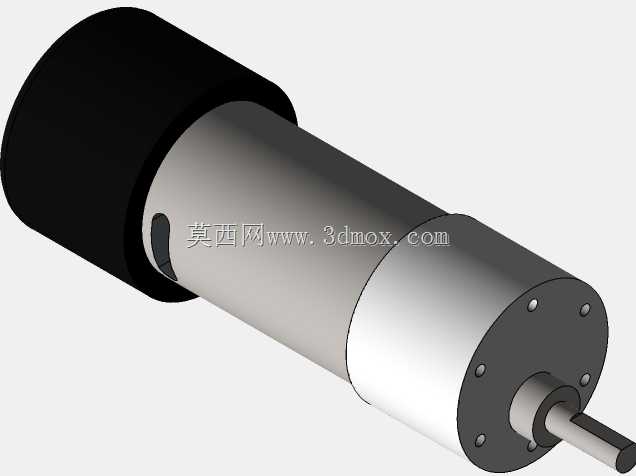

带编码器12V直流齿轮减速马达结构

在小型自动化输送、智能小车驱动、医疗低速传动、办公设备动力单元这类需要低转速大扭矩输出的场景里，这类集成齿轮减速组的直流马达是非常常用的动力选型，很多做小型设备结构设计的工程师在选型初期，都会需要精准的三维模型来核对安装空间、匹配连接接口，避免后期打样出现干涉问题。这款马达的设计思路很明确，是在常规有刷直流电机的输出端集成一级行星+平行轴的齿轮减速结构，把电机本身的高转速通过1:30的齿轮比降到适配负载的输出区间，同时把输出扭矩放大到可以直接驱动轻载执行机构的水平，不需要额外再加装外置减速箱，能大幅缩小整套动力单元的安装体积。从安装边界来看，这款马达主体直径37mm，整体轴向长度136mm，输出轴直径6mm，这个尺寸属于小型减速马达的常规规格，在做安装位设计的时候，要注意预留出尾部编码器的接线空间，不能把安装支架贴到马达尾端，不然会磨到编码器的出线。输出端的轴长要提前和负载的连接套匹配，6mm的轴径通常搭配顶丝固定的同步轮或者联轴器，选型的时候要注意轴上的键槽或者扁位尺寸，避免连接打滑。功能特性上，这款马达支持宽电压输入，在4V到12V的电压区间都能平稳运行，12V供电下输出转速170RPM，6V供电下转速约83RPM，转速公差在正负15%的区间，这个公差范围是小型有刷减速电机的常规水平，做开环控制的场景完全够用，如果需要精准的转速闭环或者位置控制，尾端集成的位置编码器可以输出位置信号，编码器支持4.5V或者5.5V供电，能直接对接常规的单片机或者运动控制板，不需要额外做电平转换。失速扭矩参数在选型的时候要重点核对，12V下失速扭矩15kg/cm，6V下为7.5kg/cm，对应的满载电流分别是1.8A和0.8A，设计驱动电路的时候要按照失速电流预留余量，避免堵转的时候烧坏驱动管。实际建模的时候，要注意齿轮组的配合间隙，减速箱部分的壳体和电机主体的同轴度公差要控制在0.05mm以内，不然运转的时候会出现齿轮异响、磨损过快的问题，编码器的码盘和电机尾轴的配合要做紧配，不能出现相对滑动，不然位置反馈会出现丢脉冲的问题。这类马达在安装的时候通常采用前端法兰固定或者侧面抱箍固定两种方式，建模的时候要把固定孔的位置、抱箍的安装槽做准确，方便结构工程师直接调用模型完成整体装配，不用再反复核对二维样本的尺寸。
