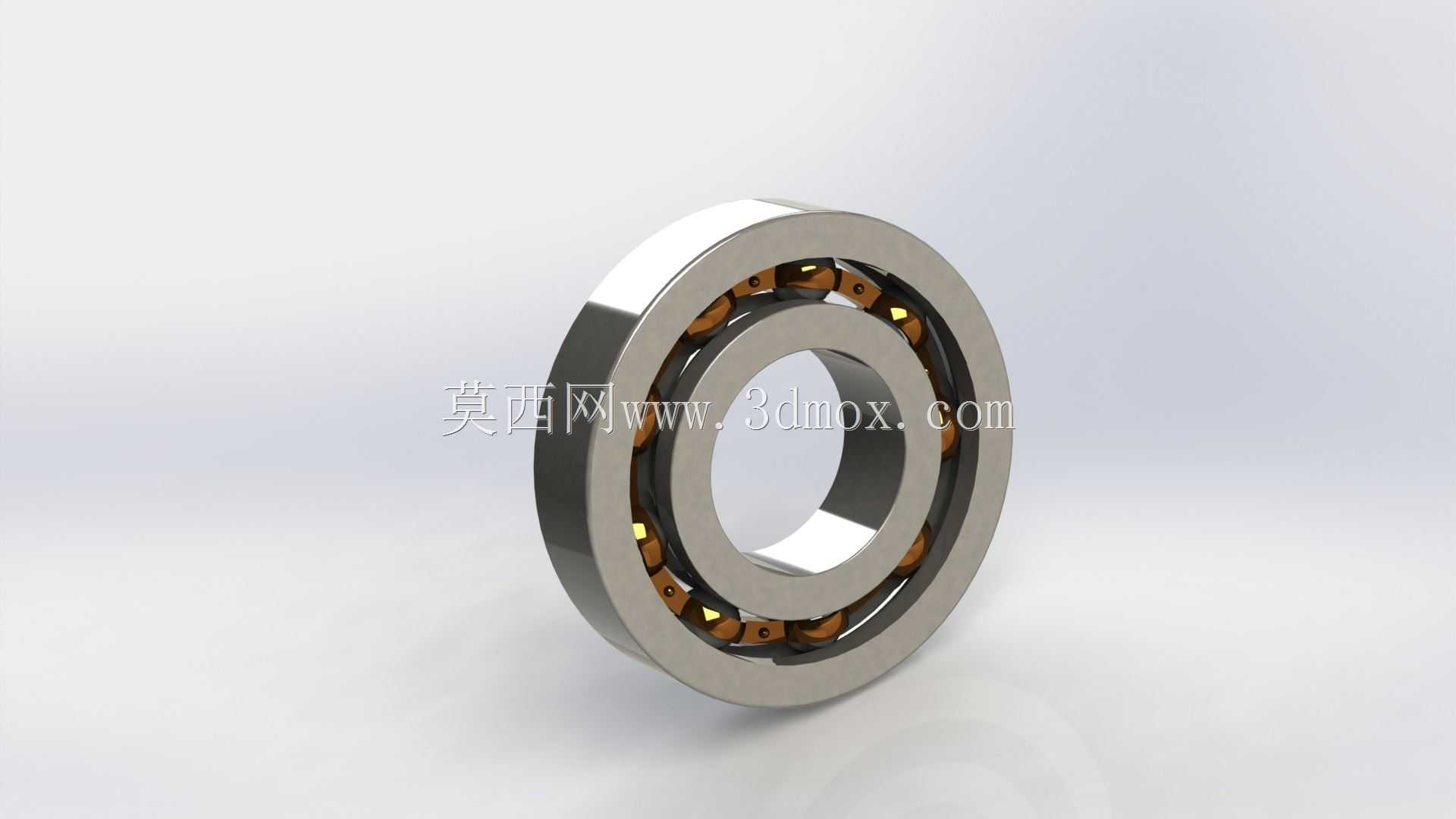

在各类旋转传动设备中,滚珠轴承是应用覆盖面极广的核心支撑部件,从中小型电机输出轴、机床主轴传动端,到输送线辊筒支撑位、家用机电产品的旋转结构,都能见到这类零件的身影。它的核心作用是承接轴系运转过程中的径向载荷,同时可承受一定比例的轴向载荷,通过滚动摩擦替代滑动摩擦的结构形式,大幅降低轴系运转时的阻力损耗,减少配合面的磨损量,让整套旋转机构的运转精度保持更稳定,维护周期得到有效延长。

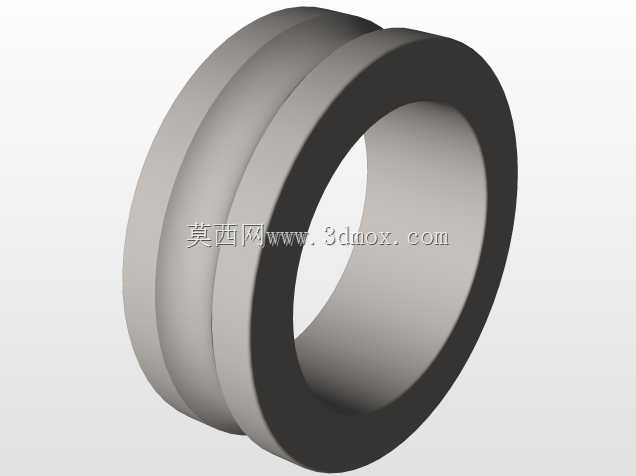

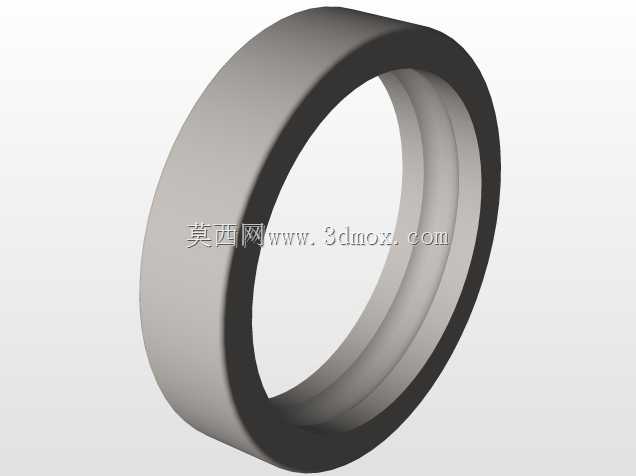

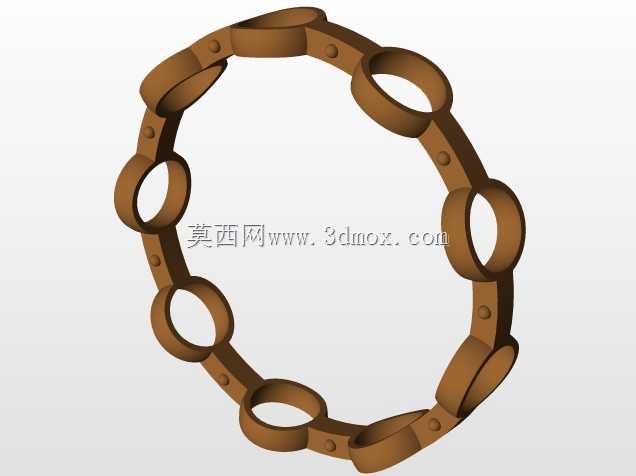

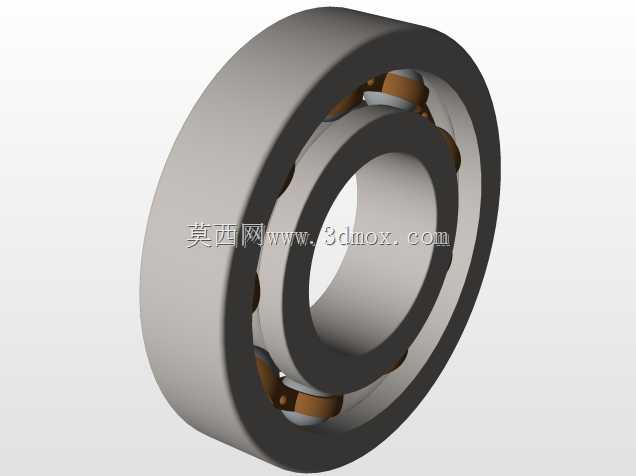

从结构设计逻辑来看,这款滚珠轴承采用经典的双滚道套圈搭配保持架的组合形式,内圈与轴径采用过盈配合实现周向固定,随轴一同旋转,外圈与设备轴承座孔采用过渡或间隙配合,起到静态支撑定位的作用。套圈滚道的截面曲率与滚珠球面曲率做了匹配设计,既保证滚珠在滚道内滚动时的接触应力分布均匀,避免局部应力集中导致的早期点蚀失效,也能限制滚珠的轴向窜动范围,让轴系的轴向定位精度满足常规传动场景的要求。中间的保持架采用兜孔结构均匀分隔每一颗滚珠,避免相邻滚珠在运转过程中直接接触产生额外摩擦与碰撞噪音,同时保证所有滚珠沿滚道周向均匀分布,让载荷能均匀传递到每一个滚动体上,避免局部载荷过载。
在安装边界的设计考量上,这类轴承的轴向尺寸紧凑,径向截面尺寸适配常规的标准轴承座安装孔位,安装时不需要额外设计复杂的定位结构,仅通过轴肩与轴承座孔的挡边即可实现双向轴向定位,适配的轴系转速范围覆盖中低速到中高速的多数常规传动场景。建模过程中对滚道的接触角、滚珠的直径与数量匹配、保持架的兜孔间隙都做了符合工程实际的还原,套圈的倒角尺寸也遵循通用安装规范,避免装配时尖角刮伤配合面,同时方便装配时的导向导入。对于结构设计从业者来说,这类标准传动件的建模还原,能帮助理解滚动轴承的载荷传递路径,在做设备轴系设计时,可以更合理地选择轴承安装位的配合公差,预留合适的安装与拆卸空间,避免设计阶段出现轴承位干涉、配合公差选择不当导致的运转卡滞或轴承跑圈问题。在设备选型阶段,这类结构的三维模型也能直接导入装配体,验证轴系与周边结构的空间间隙,提前排查安装干涉问题,缩短整体设计迭代的周期。
- 上一篇:五叶船舶推进螺旋桨结构设计
- 下一篇:正交啮合锥齿轮传动副结构设计
- 全部评论(0)
- 模板大小: 2.26 MB
- 售价:5金币
- 下载次数: 128
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
