正交啮合锥齿轮传动副结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:317922
  • 正交啮合锥齿轮传动副结构设计
  • 正交啮合锥齿轮传动副结构设计
  • 正交啮合锥齿轮传动副结构设计

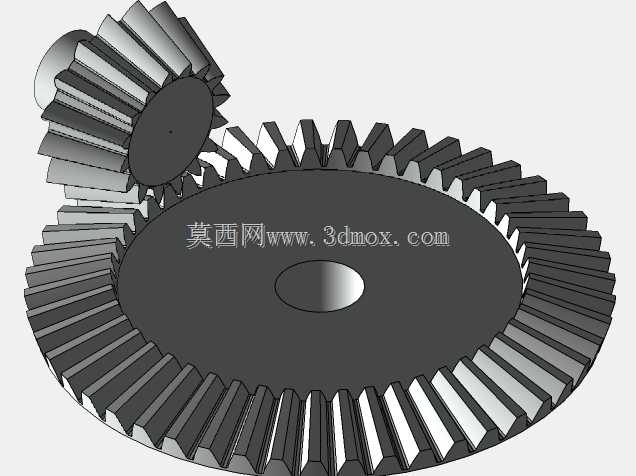

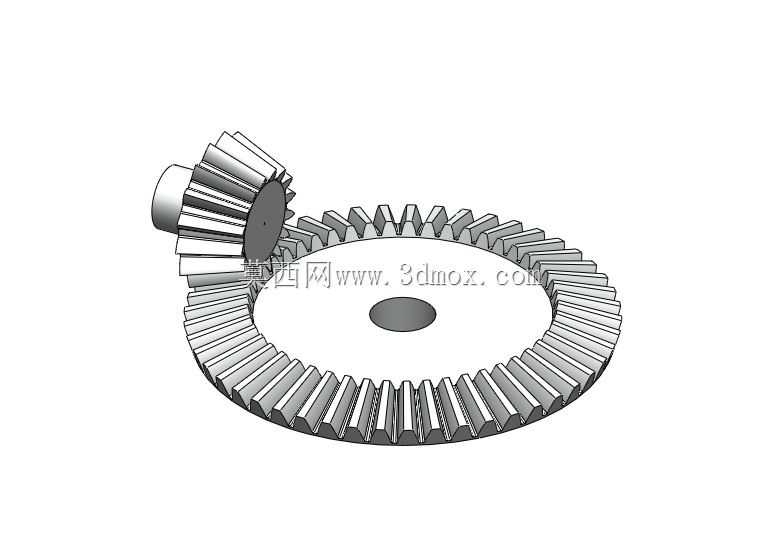

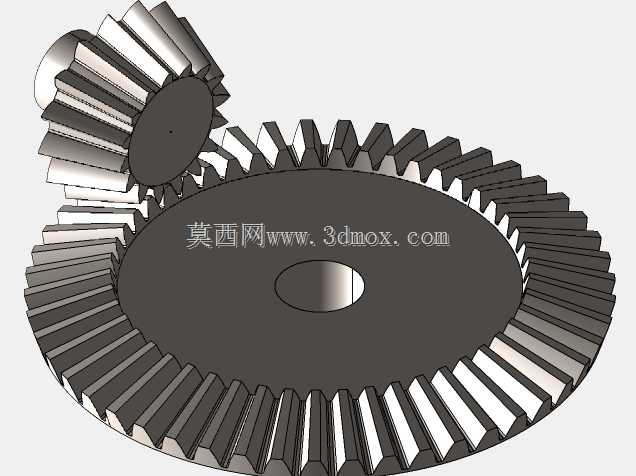

这套锥齿轮传动副采用正交轴布置形式,主要用于实现两相交轴之间的旋转运动与扭矩传递,常见于差速器、机床分度机构、农业机械传动箱、轻工设备转角传动位等需要改变动力传输方向的工况场景。从结构设计来看,大轮为盘式直齿锥齿轮,中心设置光孔安装位,可通过平键或过盈配合与输出轴实现周向固定,轮齿沿节锥面呈辐射状均匀排布,齿向收敛于两轴交点,保证啮合过程中齿面接触轨迹沿齿长方向平稳过渡;小轮为轴锥齿轮一体结构,自带的轴段可直接与输入侧轴承位配合,省去额外的齿轮与轴的装配环节,提升小轮组件的整体刚性,适合输入转速较高、传动扭矩中等的使用场景。设计过程中严格遵循直齿锥齿轮的啮合原理,节锥角匹配正交传动的90度轴交角要求,齿顶间隙沿全齿长保持均匀,避免啮合过程中出现齿顶干涉或局部载荷集中的问题;齿宽取值兼顾承载能力与加工可行性,不会因齿宽过大导致小端齿厚过薄影响轮齿强度,也不会因齿宽过小造成齿面接触应力超标。安装边界方面,大轮的端面定位凸台与中心孔同轴度控制在合理公差范围内,装配时可通过端面压盖实现轴向定位,限制大轮沿轴线方向的窜动;小轮的轴段设置有轴承安装轴颈与锁紧位,可匹配常规深沟球轴承或圆锥滚子轴承,装配时通过调整垫片厚度控制两齿轮的啮合侧隙,保证传动过程中既不会因侧隙过小出现卡滞、发热抱死的问题,也不会因侧隙过大导致传动反向空程超标、传动精度下降。实际应用中,这类直齿锥齿轮传动副加工难度相对螺旋锥齿轮更低,对安装误差的敏感度适中,维护调整便捷,适合中低速、传动精度要求中等的传动场景,轮齿采用渐开线齿形,啮合过程中传动比恒定,可平稳传递动力,在通用机械的转角传动环节应用十分广泛,建模时完整还原了轮齿的齿廓曲线、根切过渡、中心安装孔、轴段等细节,可直接用于装配干涉校验、运动仿真模拟以及后续的工程图生成工作。
